В микрофильтрах промывка и вращение сетки осуществляется непрерывно. Расход промывной воды следует принимать 3 4 % расчётной производительности. Промывная вода собирается в бункеры, расположенные внутри барабана и соединённые с отводящей трубой, по которой удаляется на дополнительную обработку.

Технические характеристики барабанных сеток типа БСБ приведены в табл. 2, микрофильтров типа МФБ – в табл. 3.

Количество рабочих установок целесообразно принимать не менее двух. Число резервных барабанных фильтров следует принимать по табл. 4.

Таблица 2 Основные технические данные барабанных сеток типа БСБ [3]

Таблица 3

Характеристики микрофильтров [3] типа МФБ

6

Таблица 4 Выбор резервных сооружений в зависимости от количества рабочих

и скоростей фильтрации воды и перемещения сетки

Производительность барабанных сеток и микрофильтров необходимо принимать по паспортным данным завода-изготовителя (табл. 2 и табл. 3), а количество рабочих установок следует определять по формуле

где Qmax – максимальный часовой приток сточных вод на доочистку, м3/ч; Qраб.(1) – производительность одной типовой установки, м3/ч.

Широкое применение для рабочих и поддерживающих сеток получили капроновые материалы, обладающие высокой прочностью, долговечностью и низкой стоимостью. Для борьбы с биообрастаниями фильтрующих сеток, особенно микрофильтров, и для санитарной обработки сетчатого полотна на барабанных сетках и микрофильтрах устанавливаются бактерицидные лампы, которые облучают промытую часть фильтрующей поверхности.

Для промывки целесообразно использовать сточную воду, прошедшую доочистку на зернистых фильтрах. Применять для промывки питьевую воду нежелательно, т.к. в ней может содержаться остаточный хлор, который может вызвать коррозию отдельных частей конструкции установки.

Чтобы избежать разрывы сеток от значительных перепадов давления воды, необходимо стабилизировать гидравлические условия устройством переливной стенки (рис. 2), устанавливаемой обычно в торцевой части камеры.

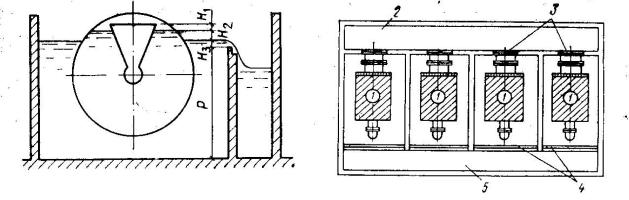

Рис. 2. Схема расчётных уровней воды в установках с барабанными

фильтрами и компоновка сетчатых барабанных устройств:

1–сетчатые барабанные фильтры; 2–канал подвода очищаемой воды; З–шиберы; 4–водослив; 5–канал отвода очищенной воды

7

Расстояние от кромки бункера для приёма промывной воды до максимального уровня воды внутри барабана Н1 принимается 0,05 м. Максимальные допустимые потери напора в фильтрующей сетке Н2 – не более 0,1 м. Напор на водосливе Н3 следует вычислять по формуле (Н3 ≥0,2…0,25 м)

где Q - расход очищенной воды, м3/с; b – ширина водослива, м;

µ – коэффициент расхода, зависящий от типа водослива, условий подхода и слива воды; g – ускорение свободного падения, равное 9,81 м/с2.

Значение коэффициента расхода µ для незатопленного прямоугольного водослива без бокового сжатия. Следует определять по формуле

где р – расстояние от дна камеры до гребня водослива, м.

Потери напора на трение и на местные сопротивления в подводящих и отводящих сетях определяются гидравлическим расчётом с учётом компоновочных решений. Общие потери напора при входе очищаемой воды в барабан, при проходе через ячейки сеток и на водосливе не должны превышать 0,5 0,6 м. Барабанные фильтры размещаются в один ряд. Подвод и отвод воды следует предусматривать через торцевые стенки. Для регулирования расхода или отключения отдельных барабанных фильтров на входном патрубке следует располагать запорную арматуру. На случай опорожнения камеры, целесообразно предусматривать трубопровод опорожнения с задвижкой.

Для удобства монтажа и эксплуатации барабанных фильтров при проектировании предусматривают расстояние от стенок камеры до боковой фильтрующей поверхности не менее 0,5…0,7 м, от стенок камеры до торцевых подшипников – 0,8…1,0 м. Расстояние от нижней части барабана до дна камеры - 0,4…0,5 м. Высота здания зависит от типа кранового оборудования, способа монтажа и перемещения барабанных фильтров в пределах здания.

1.3. Фильтры с зернистой загрузкой

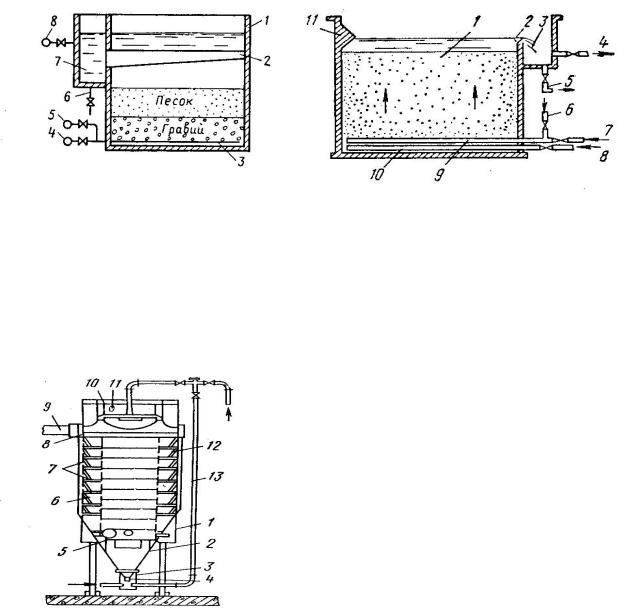

Более глубокий эффект очистки сточных вод достигается на фильтрах с зернистой загрузкой. Фильтры с зернистой загрузкой могут быть различных конструкций: однослойные с нисходящим потоком воды (рис. 3) и с восходящим потоком воды (рис. 4); фильтры конструкции С.И.Быкова (рис. 5); двухслойные аэрируемые (рис. 6) и каркасно-засыпные (КЗФ) (рис. 7). Расчётные параметры фильтров с зернистой загрузкой для глубокой доочистки городских сточных вод необходимо принимать по табл. 5.

На период защитного действия фильтрующей загрузки и эффект очистки сточных вод значимое влияние оказывают: крупность зёрен загрузки; скорость фильтрации; направление фильтрации и др. Уменьшение крупности зё-

8

рен фильтрующей загрузки ведёт к увеличению потери напора уже в начальный момент включения фильтра в работу. При слишком мелкой загрузке может произойти более быстрое её заиливание. По мере заиливания всей толщи загрузки наступает момент разрушения задержанных осадков во всех слоях загрузки, в результате чего наступает вынос, ранее задержанных загрязнений,

сочищенной водой, что ведёт к снижению качества профильтрованной воды.

Вкачестве фильтрующего материала для фильтров с зернистой загрузкой можно применять: кварцевый песок, керамзит (дроблёный), гранитный щебень, гранодиорит, шунгизит, гравий, горелые породы, металлургический шлак, окатанный речной песок и другие материалы.
