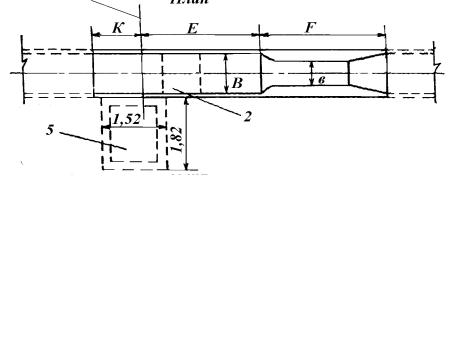

Рис. 19. Лоток Вентури для измерения расхода воды:
1 – подводящий лоток;
2 – установка дифманометра в шкафу (вар. 1); 3 – отводящий лоток;
4 – контрольное сечение лотка; 5 – установка дифмано-
метра в колодце (вар. 2)
Определение расхода Q, м3/ч, измеряемого с помощью лотка Вентури можно вести по формуле
Q=0,1941 Ce Cυ b H3/2, |
(2.17) |
где Ce - коэффициент расхода (Ce =0,927 0,988); Cυ- коэффициент, учитывающий влияние скорости в подводящем канале (Cυ=1,002 1,147);
b – ширина горловины лотка, м; Н – напор в контрольном створе, м.
Лотки Паршаля и Вентури выполняются из железобетона или металла с нанесением антикоррозионностойких материалов. Замер уровней воды в контрольной точке может выполняться различными способами: с помощью дифманометра; с помощью самописца – «Валдай».
2.2.5.Контактные резервуары
По СП [1, п. 9.2.11.7] продолжительность контакта хлора с водой в отводящей системе (резервуарах, лотках, каналах и трубопроводах) до выпуска в водный объект следует принимать 30 мин. Контактные резервуары предусматривают в случае технологического требования обеспечения контакта очищенной воды с хлором или гипохлоритом натрия расчётной производительность не менее 30 мин. Конструкцию контактных резервуаров следует проектировать как первичные горизонтальные отстойники, но без скребков. Конструкции таких контактных резервуаров представлены на [7, pис. 14.20, с. 424], типовые размеры – в табл. 13.
При вводе хлорной извести, либо хлорной воды, наблюдается коагуляция мелких взвешенных частиц активного ила (после аэротенков) или биологической плёнки (после биофильтров). Скорость движения воды в контактных ре-
26
зервуарах не должна превышать скорости движения воды во вторичных отстойниках, т.е. должна равняться 5 м/с.
Число секций контактных резервуаров должно быть не менее – 2. Таблица 13
Размеры типовых контактных резервуаров [7]
Пропускная |
Расчётный |
Число |
Размеры одного |
|||
способность очистной |
объём, м3 |
отделений, |
|
отделения, м |
||
станции, тыс. м3/сут |
|
штук |
ширина |
|
длина |
глубина |
35 |
972 |
3 |
6 |
|
18 |
3,2 |
50 |
1350 |
3 |
6 |
|
24 |
3,2 |
50 |
1382 |
4 |
6 |
|
18 |
3,2 |
70 |
1729 |
3 |
6 |
|
30 |
3,2 |
70 |
1843 |
4 |
6 |
|
24 |
3,2 |
100 |
2534 |
4 |
6 |
|
33 |
3,2 |
140 |
3200 |
3 |
9 |
|
36 |
3,3 |
200 |
4200 |
3 |
9 |
|
48 |
3,3 |
Геометрические параметры контактных резервуаров, разработанные |
|
|||||
|
ЦНИЭП инженерного оборудования |
|
|
|
||
до 25 |
604 |
2 |
6 |
|
18 |
2,8 |
35 |
907 |
3 |
6 |
|
18 |
2,8 |
50 |
1209 |
4 |
6 |
|
18 |
2,8 |
2 |
9 |
|
24 |
|||
|
|
|
|
|||
70 |
1814 |
3 |
9 |
|
24 |
2,8 |
100 |
2419 |
4 |
9 |
|
24 |
2,8 |
2720 |
3 |
9 |
|
36 |
||
|
|
|
||||
140 |
3628 |
4 |
9 |
|
36 |
2,8 |
3 |
9 |
|
48 |
|||
|
|
|
|
|||
200 |
4838 |
4 |
9 |
|
48 |
2,8 |
280 |
7257 |
6 |
9 |
|
48 |
2,8 |
Допускается в контактных резервуарах барботаж воды сжатым воздухом при интенсивности 0,5 м3/м2 в час. Наиболее эффективны контактные резервуары, в которых достигает вытеснение близкое к «идеальному», т.е. когда отношение длины резервуара к его ширине составляет более 40:1. Для этих целей наиболее рациональными являются контактные резервуары коридорного типа.
Количество выпадающего осадка в контактных резервуарах зависит от способа биологической очистки и вида дезинфектора и его дозы.
При дезинфекции сточных вод жидким хлором образуются осадка:
-после механической очистки – 0,08 л/(сут чел);
-после полной биологической очистки (в аэротенках) – 0,03 л/(сут чел);
-после полной биологической очистки на биофильтрах – 0,05 л/(сут чел) Средняя влажность осадка из контактных резервуаров типовой конструк-
ции составляет – 96…98 % при условии удаления осадка из приямка контактного резервуара под гидростатическим давлением.
Отстаивание воды в контактных резервуарах обеспечивает дополнительное осветление очищенных сточных вод за счёт выпадения в осадок погибших
27
микроорганизмов активного ила или биологической плёнки, что повышает общий эффект очистки сточных вод, сбрасываемых в водоём.
Вместимость контактных резервуаров зависит от суточного количества сточных вод и неравномерности их притока. Расчётные данные для определения вместимости сточных вод в контактных резервуарах приведены в табл. 14 и на рис. 20.
|
|
|
|
|
|
|
|
Таблица 14 |
|
|
|
Необходимые объёмы контактных резервуаров |
|||||||
|
|
|
|
|
|
|
|
|
|
Q, тыс. |
Qср.ч., |
|
qmid.s., |
Kgen.max |
Qmax, |
Wк.р., |
Объём |
Общий объём |
|
|
зоны |
3 |
|
||||||
3 |
3 |
|
|
|
3 |
3 |
резервуара, м |
|
|
м /сут |
м /ч |
|
л/с |
[4] |
м /ч |
м |
осадка, м3 |
|
|
10 |
416,7 |
|
115,7 |
1,84 |
767 |
383 |
7 |
390 |
|
15 |
625,0 |
|
173,6 |
1,78 |
1112,5 |
556 |
14 |
570 |
|
25 |
1041,7 |
|
289,4 |
1,67 |
1740 |
870 |
20 |
890 |
|
35 |
1458,3 |
|
405,1 |
1,62 |
2362,5 |
1181 |
24 |
1205 |
|
50 |
2083,3 |
|
578,7 |
1,56 |
3250 |
1625 |
35 |
1660 |
|
70 |
2916,7 |
|
810,2 |
1,48 |
4320 |
2160 |
40 |
2200 |
|
100 |
4167 |
|
1157 |
1,45 |
6040 |
3020 |
50 |
3070 |
|
140 |
5833,3 |
|
1620,4 |
1,43 |
8340 |
4170 |
70 |
4240 |
|
200 |
8333,3 |
|
22314,8 |
1,41 |
11750 |
5875 |
125 |
6000 |
|
280 |
11666,7 |
|
3240,7 |
1,34 |
15630 |
7815 |
185 |
8000 |
|
|
8000 |
|
|
|
|
|
|
|
7000 |
|
|
|
|
|
|
|
6000 |
|
|
|
|
|
|
м3 |
5000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Wк.р., |
4000 |
|
|
|
|
|
|
3000 |
|
|
|
|
|
|
|
2000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1000 |
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
0 |
50 |
100 |
150 |
200 |
250 |
300 |
Q, тыс.м3/сут

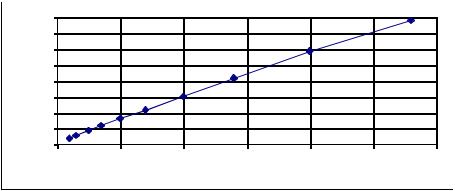

Рис. 20. Зависимость вместимости контактных резервуаров от суточного притока сточных вод
Разработаны гидролизные установки для обеззараживания сточных вод гипохлоритом натрия с расходом хлора 1…200 кг/сут.
Количество осадка, л, которое выпадает в контактных резервуарах из 1 м3 сточной воды при влажности 98 % следует принимать в количестве [7]:
-после механической очистки – 1,5 л;
-после неполной биологической очистки сточных вод в аэротенках – 0,5 л;
-после полной биологической очистки сточных вод на биофильтрах – 0,5 л;
-после полной биологической очистки сточных вод в аэротенках – 0,25 л. Осадок из контактных резервуаров удаляется периодически.
28
2.3. Обеззараживание сточных вод озонированием
Опытом эксплуатации установлено, что применение озонирования в качестве заключительного этапа обеззараживания обеспечивает снижение количества бактерий в среднем на 99,8 % и обезвреживает воду от токсичных соединений.
Обеззараживание очищенной сточной воды методом озонирования основано на высоком окислении озона, обусловлено лёгкостью отдачи им активного атома кислорода (О3=О2+О). Благодаря высокому окислительному потенциалу озон активно вступает во взаимодействие со многими минеральными и органическими веществами, включая и плазму микробных клеток. Озон действует на бактерии быстрее хлора. Доза озона может приниматься от 0,5 до 5 мг/л в зависимости от содержания в воде окисляющих веществ.
Недостаток метода озонирования – необходимость применения сложного оборудования для получения озона. Токсикологическая оценка озонирования на организмы человека и животных не показала негативных воздействий.
Применение эффекта озонофлотации позволяет отказаться от применения фильтров доочистки перед озонированием, что снижает затраты на технологические цели процесса очистки сточных вод.
|

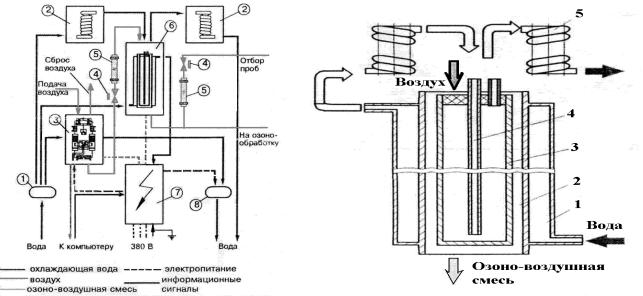

НТЦ «Озон» выпускает озонаторные установки «Озонит» рис. 21 с пара- |
метрами, приведёнными в табл. 15. |
|
а) |
б) |
Функциональная схема установок типово- |
Схема разрядной камеры: |
|||
1 |
го ряда «Озонит»: |
1 |
– низковольтный электрод; |
|
– напорный коллектор; |
2 |
– разрядный промежуток; |
||
2 |
– гидравлический дроссель; |
|||
3 |
– диэлектрическая изоляция; |
|||
3 |
– осушитель; 4 – вентиль; |
|||
5 |
– ротаметр; 6 – разрядная камера; |
4 |
– высоковольтный электрод; |
|
7 |
– источник электоропитания; |
5 |
– водяные дроссели |
|
8 |
– сливной коллектор |
|
|
|
Рис. 21. Озоногенераторные установки типового ряда «Озонит»
29
Таблица 15
Основные параметры типового ряда «Озонит»
Технологические параметры |
2В |
3В |
6В |
7В |
|
7М |
42В |
|
42М |
120М |
Производительность озона, кг/ч |
до 25 |
до 60 |
до 125 |
до 350 |
до 1000 |
до 3000 |
||||
Расход воздуха, м3/ч |
3 |
9 |
13 |
|
30 |
120 |
300 |
|||
Расход охлаждающей воды, м3/ч |
0,05 |
0,15 |
0,3 |
|
1,0 |
|
2,5 |
6,5 |
||
Потребляемая мощность, кВт |
1 |
2,4 |
5 |
|
12 |
|
35 |
100 |
||
Габаритные размеры, мм: |
|
|
|
|
|
|
|
|
|
|
- длина |
500 |
750 |
850 |
500 |
|
580 |
500 |
|
1500 |
3200 |
- ширина |
290 |
350 |
350 |
500 |
|
650 |
1100 |
900 |
||
- высота |
560 |
760 |
760 |
1800 |
1800 |
1800 |
||||
Масса, кг |
|
|
|
|
|
|
|
|
|
|
- сухая |
36 |
75 |
83 |
170 |
750 |
2500 |
||||
- с водой |
41 |
85 |
96 |
200 |
950 |
2800 |
||||
Стоимость, тыс. долл. USA |
6,5 |
6,5 |
7,0 |
15,0 |
|
19,0 |
25,0 |
|
33,0 |
|
Основными факторами, которые сдерживают широкое применение озона, являются высокая его себестоимость и низкая степень использования озона 50…70 % при смешивании его с водой.
3.ПРИМЕРЫ РАСЧЁТА
3.1.Расчёт сооружений доочистки
Исходные данные: БПКполн сточных вод после биологической очистки Lex=10 мг/л [6, c. 46], необходимая степень очистки сточных вод перед сбросом
в водоём Lдоп.ст.=3 мг/л [2, c.74].
Рассчитаем требуемый эффект очистки на сооружениях доочистки:
Э |
|
= |
10 − 3 |
100 = 70%. |
БПК |
|
|||
|
10 |
|
||
|
|
|
||
Рассчитаем какова величина взвешенных веществ после биологической очистки К= Lex/(1-Зил)= 10/(1-0,3)=14,286 мг/л. При расчёте необходимой степени очистки Кдоп.=13,03 мг/л [2, c.72], тогда требуемый эффект доочистки составит:
Э = 14,286 −13,03 100 = 8,8%.
К |
14,286 |
|
По полученным эффектам, табл. 1 и 5 подбираем сооружения доочистки. Целесообразно выбрать каркасно-засыпной фильтр. Он позволяет добиться снижения БПКполн сразу на 70 %. Такого качества очистке не достичь на барабанных сетках и микрофильтрах в совокупности.
Суммарную площадь фильтров определим по формуле (1.8):
F |
= |
45885,93 1,6 |
|
= 310м2. |
|
|
|
||||
24 10 − 3,6 1 (4 10/60 + 6 8 |
/60)−1 10 5/60 |
||||
ф. |
|
|
n = 0,5
310 = 8,8≈8 шт. Принимаем количество фильтров кратное двум с целью удобства компоновки. Тогда площадь одного фильтра 39 м2. Размер в
30
