Установки: серии «6-160 м3/ч» показаны на рис. 11,а; серии «2501000м3/ч» - на рис. 11,б; серии «500-2000 м3/ч» - рис. 12.
а)
б)

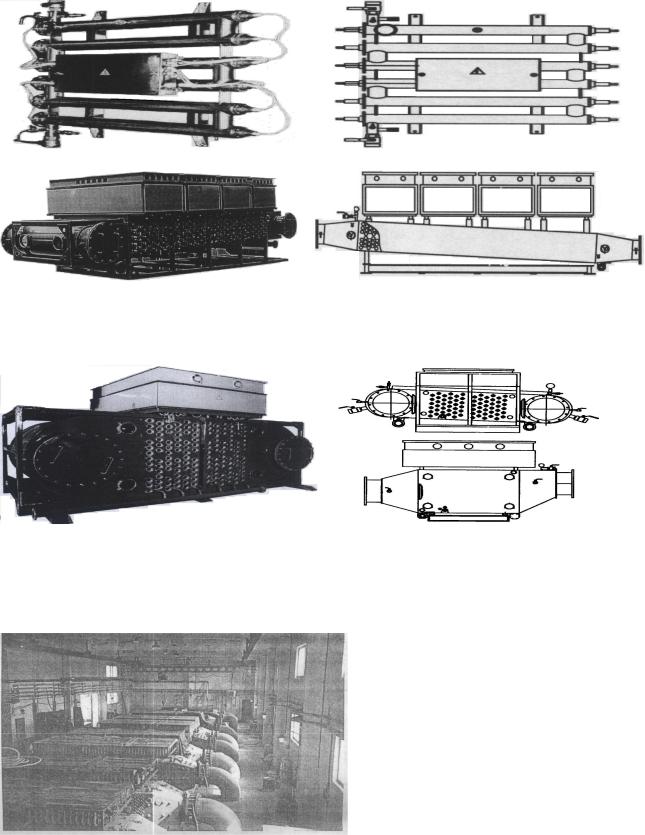

Рис. 11. Общий вид и принципиальные схемы УФ –бактерицидных установок:
а – серии 6-160 м3/ч; б - серии 250-1000м3/ч
а) |
б) |
Рис. 12. УФ –бактерицидная установка серии 500-2000м3/ч:
а – общий вид; б - принципиальная схема камеры обеззараживания
Технологические параметры установки НПО «ЛИТ» серии «6- 1000» м3/ч приведены в табл. 8. Пример блока установок для станции в г. Тольятти - рис. 13.
Рис. 13. Станция Уф-обеззаражи-вания для сточных вод г. Тольятти, производительность 290 000 м3/сут
16
Таблица 8
Технологические параметры установки НПО «ЛИТ» серии «6-1000» м3/ч
|
|
/ч |
Максимальное давление,атм. |
Потребляемая мощность,кВт |
Масса,кг |
Диаметр патрубка,мм |
Объём камеры,л |
Потеринапора, более,не м |
Тепловыделения,кВт |
размерыГабариныеустановки (Дл*Шир*Выс),м |
пультаТипуправления |
промывкиблокаТип |
|
|
|
Номинальная производительность,м |
|||||||||||
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
Наименование |
|
|
|
|
|
|
|
|
|
|
|
|
|
оборудования |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
УДВ – 6/6 |
6 |
10 |
0,5 |
80 |
50 |
40 |
0,4 |
0,07 |
1,4*1,3*0,3 |
Пульт – 2 |
БПР – 5 |
|
|
ОС-5А (ОС-20) |
20 |
4 |
1,0 |
100 |
100 |
70 |
1,0 |
0,13 |
1,6*0,5*0,3 |
Пульт – 2 |
БПР – 5 |
|
|
УДВ–160/961) |
160 |
1 |
8,5 |
800 |
250 |
1000 |
0,5 |
1,40 |
3,5*1,6*1,2 |
Щит – 1 |
БПР – 30 |
|
|
УДВ–250/1442) |
250 |
1 |
12,8 |
1200 |
300 |
1500 |
0,5 |
2,00 |
4,2*1,6*1,4 |
Шкаф – 1 |
БПР – 30 |
|
71 |
|
|
|
|
|
|
|
|
|
|
|
|
|
УДВ–250/144 |
250 |
6,3 |
12,8 |
1200 |
300 |
1500 |
0,5 |
2,00 |
4,2*1,5*1,2 |
Шкаф – 1 |
БПР – 30 |
||
|
|||||||||||||
|
УДВ–500/288 |
500 |
1 |
26,0 |
2200 |
400 |
2800 |
0,5 |
4,00 |
5,4*1,8*1,5 |
Шкаф – 1 |
БПР – 30 |
|
|
УДВ–1000/2883) |
1000 |
1 |
26,0 |
1900 |
500 |
3700 |
0,5 |
4,00 |
4,0*1,6*1,9 |
Шкаф – 1 |
БПР – 30 |
|
|
УДВ–1000/288 |
1000 |
6,3 |
26,0 |
1900 |
500 |
3700 |
0,5 |
4,00 |
4,6*1,6*2,2 |
Шкаф – 1 |
БПР – 30 |
|
|
УДВ–1000/432 |
1000 |
1 |
38 |
4500 |
600 |
6000 |
0,5 |
6,0 |
6,0*1,6*2,6 |
Шкаф – 1 |
БПР – 30 |
|
|
УДВ–1000/432 |
1000 |
4 |
38 |
4500 |
600 |
6000 |
0,5 |
6,0 |
6,0*1,6*2,6 |
Шкаф – 1 |
БПР – 30 |
|
|
УДВ–1000/432 |
1000 |
10 |
38 |
4500 |
600 |
6000 |
0,5 |
6,0 |
6,0*1,6*2,6 |
Шкаф – 1 |
БПР – 30 |
|
|
УДВ–1000/576 |
1000 |
1 |
47 |
4500 |
600 |
6000 |
0,3 |
7,0 |
7,0*1,6*1,5 |
Шкаф – 1 |
БПР – 30 |
Примечание: 1) имеются модификации установки с вертикальным и горизонтальным расположением ламп;
2)конструктивное использование этих установок рассчитано на различное максимальное давление внутри камеры обеззараживания;
3)установки одинаковой производительности различным количеством ламп предназначены для обеззараживания вод различных диапазонов показателей качества и прозрачности УФ-излучения.
17
Опытные данные при эксплуатации УФ как за рубежом, так и отечественных установок позволяют отметить высокие эксплуатационные издержки, напрямую связанные с заменой ультрафиолетовых ламп и необходимой их чисткой во время работы.
2.1.1. Расчёт бактерицидных установок
Последовательность расчёта включает в себя определение бактерицидного потока по формуле [7]
|
|
Q |
α K |
с.об. |
L(P / po ) |
|
|
F |
= |
ст. |
|
|
, |
(2.1) |
|
|
|
|
|
||||
б.пот. |
|
|
1563,4 ηп. ηо |
|
|
||
|
|
|
|
|
|||
где Qст. – расчётный расход обеззараживаемой сточной воды, м3/ч; α - коэффициент поглощения облучаемой воды;
Кс.об. – коэффициент сопротивляемости облучению (Кс.об =2500 мкВт с/см2); ро – коли-индекс очищенной сточной воды в ед./л до облучения (ро =1000, т.е.
коли-титр равен 1); Р – коли-индекс сточной воды в уд./л после облучения УФ-лучами (Р≤3, т.е. ко-
ли-титр л должен быть равен не менее 330); ηп – коэффициент использования бактерицидного потока. Для установок с по-
гружным источником излучения ηп =0,9; для установок с непогружным ис-
точником излучения ηп =0,75 м;
ηо – коэффициент использования бактерицидного излучения, зависящий от толщины слоя воды её санитарно-химических показателей и конструктивного типа установки (ηо ≤0,9 м).
Число ламп (камер) следует находить по формуле [7]
n =Fб.пот./Fл, |
(2.2) |
здесь Fл – расчётный бактерицидный поток одной лампы, Вт, после 4500-5000 часов работы (принимается по характеристике принятых ламп (по табл. 6 - 8).
Расход электроэнергии на обеззараживание сточных вод, Вт ч/м3
Ээн.=Nn/Qст., |
(2.3) |
где Nn – мощность, потребляемая одной лампой, Вт.
Потеря напора при размещении в потоке сточных вод погружного источника излучения определяется по формуле
h= 2,2 10-5 m QIст., |
(2.4) |
здесь m – число принятых камер в одной установке;
QIст - расчётный расход воды, проходящий через одну установку, м3/ч.
Необходимая длина безнапорного канала (т.е. длина, прямолинейной части водоотводящего канала) должна быть
Lкан.=L Mк, |
(2.5) |
где L – расстояние между принятыми кассетами, м;
Мк – общее число, расположенных кассет в установке.
18
2.2. Обеззараживание сточных вод хлором
Сущность обеззараживания сточных вод хлором заключается в окислении и инактивации ферментов, входящих в состав протоплазмы клеток бактерий, в результате этого процесса бактерии гибнут. Согласно СП [1, п. 9.2.11.4] расчетную дозу активного хлора следует принимать с учётом хлоропоглощаемости сточных вод при обеспечении содержания остаточного хлора в очищенной воде после контакта не менее 1,5 мг/л для удаления патогенных бактерий, однако это условие не обеспечивает высокой эпидемической безопасности по отношению к вирусам.. Для расчетов расчётную дозу хлора следует принимать:
а) для сточных вод, прошедших механическую очистку (только в качестве аварийного мероприятия) – 10 г/м3;
б) для не полностью очищенных сточных вод в аэротенках или высоконагружаемых биофильтрах – 5 г/м3;
в) для сточных вод, прошедших полную биологическую очистку – 3 г/м3; г) для сточных вод после глубокой очистки, в том числе и на песчаных
фильтрах – 2 г/м3.
После добавления хлора в сточную воду необходимо осуществить полное перемешивание их и обеспечить контакт воды с хлором не менее 30 минут. Отрицательно проявляется хлорирование при образовании в сточной воде и в воде
водоёма хлорорганических соединений и хлораминов, которые токсичны, а поэтому оказывают канцерогенные и мутагенные влияния на растительный и животный мир водоёмов. Они могут накапливаться в донных отложениях и в тканях гидробионтов, что может привести к попаданию в организм человека этих вредных веществ и вызвать отрицательные последствия.
В случае дезинфекции сточных вод хлором в практике проектирования при расходе сточных вод до 1000 м3/сут используют хлорную известь, а при больших расходах сточных вод – газообразный или жидкий хлор.
Устройство для дезинфекции сточных вод хлором должно включать в себя здание хлораторной, смеситель и контактные резервуары.
2.2.1. Расчёт сооружений для дезинфекции сточных вод хлорной известью
Вздании хлораторной устанавливается один или два затворных бака, не менее двух растворных (рабочих) баков и одного дозирующего бачка (рис. 14,а).
Взатворных баках готовят известковое «молоко» с концентрацией активного хлора 10…15 %.
Концентрация активного хлора в растворе хлорной извести, г/л, определяется по формуле
С |
акт.хл. |
= |
р Сизв. |
, |
(2.6) |
|
|||||
|
100 |
|
|
||
|
|
|
|
||
19

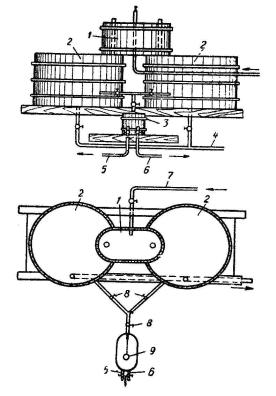

Рис.14. Схемы установок для дезинфекции сточных вод хлорной известью:
1 – затворный бак,
2 – растворные баки,
3 – дозирующий бачок,
4 – водопровод,
5 – выпуск осадка,
6 – подача в смеситель,
7 – подача хлорного раствора,
8 – запорная арматура,
9 – шаровой кран
где р – процентное содержание активного хлора в хлорной извести (товарном продукте), обычно не более 30 %, с учётом потери хлора при хранении извести; Сизв. – концентрация раствора хлорной извести, г/л.
Максимальный расход хлорного раствора, определяется по формуле |
|
|||||||
qизв. |
= |
100 ахл. Qmax |
= |
1000 а Qmax |
|
100 |
, мл/мин, |
(2.7) |
|
|
|
||||||
max |
|
p Cизв. |
60 |
|
p Cизв. |
|
||
|
|
|
|
|||||
где ахл. – доза активного хлора, г/м3; Qmax – максимальный расход сточных вод, м3/ч.
Из затворного бака известковое «молоко» поступает в один из растворных (рабочих) баков, где смешивается с дополнительным количеством воды для получения раствора с концентрацией 2,5 % по активному хлору, а далее – в дозирующий бачок и затем – в смеситель.
Вместимость затворного бака, м3, определяют по формуле
W |
|
= |
|
ахл. Qср.сут |
|
, |
(2.8) |
|||||
затв. |
10000 b |
n |
||||||||||
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
затв. |
1 |
|
|
|
|
|
а вместимость рабочего бака, м3, можно найти по формуле |
|
|||||||||||
Wраб. = |
|
|
ахл. Qср.сут |
|
, |
(2.9) |
||||||
10000 b |
раств. |
n |
|
|||||||||
|
|
|
|
|
|
2 |
|
|
|
|||
где Qср.сут – средний суточный расход сточных вод, м3/сут;
bзатв. – концентрация раствора хлорной извести (bзатв.=10 15 % по активному хлору) в затворном баке, процент;
bраств. – концентрация раствора хлорной извести (bраств.=2,5 % по активному хлору) в растворном баке, процент;
20
