2. Исследование обеспечения защищенности информации с помощью системы виброакустической и акустической защиты "соната-ав" модель 1м и многофункционального поискового прибора “пиранья”

2.1.Основные положения практического занятия

Цель работы: исследовать обеспечение защищенности информации с помощью системы виброакустической и акустической защиты "Соната-АВ" модель 1М и многофункционального поискового прибора “Пиранья”, научиться использовать вышеприведенные приборы.

Объект исследования: вибрационные, акустические, оптикоэлектронный (лазерный), акустоэлектрические электромагнитные, электрические, параметрические каналы ТКУИ, передаваемой по кабельным линиям связи, ИК ТКУИ.

Предмет исследования: степень защищенности по рассматриваемым ТКУИ, и возможность контроля с помощью системы виброакустической и акустической защиты "Соната-АВ 1М" и многофункционального поискового прибора “Пиранья”.

2.3. Изучение приборов исследования обеспечения защищенности информации от утечки по техническому каналу Система виброакустической и акустической защиты "Соната-ав" модель 1м

Система виброакустической и акустической защиты “СОНАТА-АВ” модели 1М предназначена для активной вибро- , акустической или виброакустической защиты помещений от утечки информации по виброакустическим и акустическим каналам.

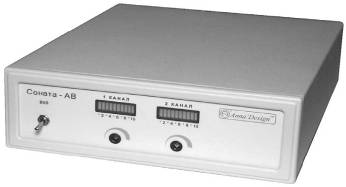

Рис. 8. «Соната-АВ» модуль 1М

Назначение и основные возможности

Система виброакустической и акустической защиты “СОНАТА-АВ” модели 1М позволяет нейтрализовать такие виды подслушивания, как: непосредственное подслушивание в условиях плохой звукоизоляции помещения; применение радио- и проводных микрофонов, установленных в полостях стен, в надпотолочном пространстве, вентиляционных коробах и т.п.; применение стетоскопов, установленных на стенах (потолках, полах), трубах водо- (тепло-, и газо-) снабжения и т.п.; применение лазерных и микроволновых систем съема аудиоинформации с окон и элементов интерьера.

Технические характеристики

Таблица 3 - Технические характеристики

2.2. Изучение каналов, исследуемых на стенде Каналы, защищаемые с помощью системы виброакустической и акустической защиты "Соната- ав" модель 1м и многофункционального поискового прибора “Пиранья”

Каналы:

1.акустические:

-перехват акустических сигналов микрофонами, комплексированными с устройствами передачи информации по радиоканалу;

-перехват акустических сигналов микрофонами, комплексированными с устройствами передачи информации по сети электропитания;

-перехват акустических сигналов микрофонами, комплексированными с устройствами передачи информации по оптическому каналу в ИК- диапазоне;

-перехват акустических сигналов микрофонами, комплексированными с устройствами передачи информации по телефонным линиям;

-перехват акустических сигналов микрофонами, комплексированными с устройствами их подключения к телефонным линиям по сигналу вызова от внешнего телефонного абонента;

-перехват акустических сигналов микрофонами, комплексированными с устройствами передачи информации по трубам водоснабжения, отопления, металлоконструкциям,

2. вибрационные:

-перехват акустических сигналов с помощью электронных стетоскопов;

-перехват акустических сигналов стетоскопами, комплексированными с устройствами перехвата информации по радиоканалу, оптическому каналу в ИК- диапазоне, по трубам водоснабжения, отопления, металлоконструкциям и т.д.

3. оптикоэлектронный (лазерный):

-перехват акустического сигнала путем лазерного зондирования оконных стекол.

Каналы, по которым осуществляется оценка возможности утечки информации многофункционального поискового прибора “Пиранья”

Каналы:

1. акустоэлектрические:

-перехват акустических колебаний через ВТСС, обладающие микрофонным эффектом, путем подключения их к соединительным линиям;

-перехват акустических колебаний через ВТСС, путем ВЧ- навязывания,

2. электромагнитные:

-перехват ПЭМИ элементов ТСОИ;

-перехват ПЭМИ на частотах работы ВЧ- генераторов в ТСОИ и ВТСС;

-перехват ПЭМИ на частотах самовозбуждения усилителей низкой частоты ТСОИ;

3. электрические:

-съем наводок ПЭМИ ТСОИ с соединительных линий ВТСС и посторонних проводников;

-съем информативных сигналов с линий электропитания ТСОИ;

-съем информативных сигналов с цепи заземления ТСОИ и ВТСС;

-съем информации путем установки в ТСОИ электронных устройств перехвата информации, комплексированных с устройствами передачи информации по радиоканалам;

4. параметрические:

-перехват информации путем ВЧ- облучения ТСОИ.

-перехват акустического сигнала путем приема и детектирования ПЭМИ (на частотах ВЧ- генераторов) ТСОИ и ВТСС при модуляции информативным сигналом;

-перехват акустического сигнала путем ВЧ- облучения специальных полуактивных закладных устройств,

5. электромагнитному каналу:

-при перехвате информации, передаваемой по каналам радио- и радиорелейной связи;

-при перехвате электромагнитных излучений на частотах работы передатчиков систем и средств связи,

ТКУИ, передаваемой по кабельным линиям связи:

-электрическому – при съеме информации путем контактного подключения к кабельным линиям связи;

-индукционному – при бесконтактном съеме информации с кабельных линий связи.

6. ИК:

-СТС с передачей информации в инфракрасном диапазоне частот;

-технические средства систем пространственного облуч3ния в инфракрасном диапазоне.

Состав

Таблица 4 - Состав

Устройство и работа

Система виброакустической и акустической защиты “СОНАТА-АВ” модели 1М обеспечивает защиту от утечки речевой информации путем формирования заградительного акустического и (или) вибрационного шума.

Зашумление элементов защищаемого помещения обеспечивается с помощью вибро-, аудио- и пьезоизлучателей, подключаемых к соответствующим выходам генераторного блока.

Виброизлучатели ВИ-45 используются для зашумления ограждающих конструкций (стен, потолка, пола, окон, дверей, труб систем тепло-, водо- и газо- снабжения ).

Аудио-излучатели АИ-65 используются для зашумления над потолочного пространства, вентиляционных каналов, дверных тамбуров и т.п.

Пьезоизлучатели ПИ-45 используются для зашумления стекол.

Изделие имеет два выхода с независимым программированием вида шума (вибрационный или акустический) и регулировкой его уровня.

Многофункциональный поисковый прибор “Пиранья”

Рис. 9. «Пиранья»

Назначение и основные возможности

Многофункциональный поисковый прибор ST031 предназначен для проведения мероприятий по обнаружению и локализации специальных технических средств (СТС) негласного получения информации, для выявления естественных и искусственно созданных каналов утечки информации, а также для контроля качества защиты информации.

С использованием прибора ST031 возможно решение следующих контрольно-поисковых задач:

1. Обнаружение и определение местоположения радиоизлучающих СТС.

К таким средствам, прежде всего, относят:

- радиомикрофоны;

- телефонные радиоретрансляторы;

- радиостетоскопы;

- скрытые видеокамеры с радиоканалом передачи информации;

-технические средства систем пространственного высокочастотного облучения в радиодиапазоне;

- технические средства передачи изображения с монитора ПЭВМ по радиоканалу;

- радиомаяки систем слежения за перемещением объектов (людей, транспортных средств, грузов и т.п.);

-несанкционированно включенные радиостанции, радиотелефоны и телефоны с радиоудлинителем;

- технические средства обработки информации, работа которых сопровождается возникновением побочных электромагнитных излучений (элементы ПЭВМ, факсы, ксероксы, некоторые типы телефонных аппаратов и т.п.).

2. Обнаружение и определение местоположения СТС, работающих с излучением в инфракрасном диапазоне.

К таким средствам, в первую очередь, относят:

- СТС с передачей информации в инфракрасном диапазоне частот;

- технические средства систем пространственного облучения в инфракрасном диапазоне.

3. Обнаружение и определение местоположения СТС, использующих для передачи информации проводные линии различного предназначения.

Такими средствами могут быть:

- СТС, использующие для передачи перехваченной информации силовые линии сети переменного тока;

- СТС, использующие для передачи перехваченной информации абонентские телефонные линии, линии систем пожарной и охранной сигнализации.

4. Обнаружение и определение местоположения источников электромагнитных полей с преобладанием (наличием) магнитной составляющей поля, а также исследование технических средств, обрабатывающих речевую информацию.

К числу таких источников и технических средств принято относить:

- динамические излучатели акустических систем;

- выходные трансформаторы усилителей звуковой частоты;

- электродвигатели магнитофонов и диктофонов.

5. Выявление наиболее уязвимых мест, с точки зрения возникновения виброакустических каналов утечки информации, и оценка эффективности систем виброакустической защиты помещений.

6. Выявление наиболее уязвимых мест, с точки зрения возникновения каналов утечки акустической информации, и оценка эффективности звукоизоляции помещений.

Состав

В комплект прибора входят следующие компоненты:

1. Основной блок управления, обработки и индикации.

2. Адаптер сканирующего анализатора проводных линий с устройством ослабления сигналов и светодиодными индикаторами наличия напряжения в проверяемой линии.

3. Насадки к адаптеру (типа «Игла»).

4. Насадки к адаптеру (типа «220»).

5. Насадки к адаптеру (типа «Крокодил»).

6. Головные телефоны.

7. Магнитная антенна детектора низкочастотных магнитных полей с устройством для обеспечения дифференциального режима работы.

8. Высокочастотная антенна детектора-частотомера.
