Порядок управления прибором в режиме высокочастотного детектора-частотомера

1. Подключить телескопическую антенну, используя переходник, либо высокочастотную антенну к разъёму «RF ANT».

В ысокочастотная антенна

Высокочувствительная антенна предназначена для работы в режиме высокочастотного детектора — частотомера.

Подключается к разъему «RF ANT».

В нимание! Антенна содержит СВЧ- усилитель, который может быть выведен из строя электростатическим разрядом. Если электростатическое напряжение существует, необходимо прикоснуться к основному блоку прежде, чем дотрагиваться до антенны.

2. Включить питание прибора.

3. Установка «нулевого» порога детектора осуществляется при включении автоматически. В случае необходимости, нажатием кнопок «» или «» установить порог детектора вручную, руководствуясь показаниями дополнительной шкалы «min - - -|- - -max». Если потребуется, нажатием кнопки «» вернуться к автоматической установке порога.

4. Визуально по количеству полностью окрашенных элементов индикаторов уровня сигнала и «на слух» по частоте щелчков во встроенном громкоговорителе или головных телефонах оценить уровень принимаемого сигнала.

При необходимости нажатием кнопки «SET» и установить нужные границы динамического диапазона: (-816)дБ; (-832)дБ; (-848)дБ.

5. Нажать кнопку «RUN/STOP» и остановить (при необходимости) динамические измерения уровня и частоты радиосигнала. Повторным нажатием этой кнопки возобновить динамические измерения.

6. Нажать кнопку «ENTER» (перевод звуковой индикации в режим «AUD»), прослушать наличие и содержание потенциально опасных модулированных радиоизлучений.

7. Нажатиями кнопок «+» и «-» установить необходимую громкость выводимого либо на встроенный громкоговоритель, либо на головные телефоны звукового сигнала (тонального или демодулированного).

8. Нажать кнопку «OSC» и перейти (при необходимости) к осциллографическому контролю параметров сигнала.

9. Нажать кнопку «SA» и перейти (при необходимости) к анализу спектра демодулированного сигнала.

10. В случае сбоев в работе нажать кнопку «RESET» и осуществить перезапуск прибора.

Проверка работоспособности тракта высокочастотного детектора-частотомера

После включения прибора и индикации режима надписью на экране дисплея «RADIO-FREQUENCY CHANNEL» необходимо проверить работоспособность:

1. радиотракта широкополосного приемника прямого усиления;

2. системы автоматической и ручной установки так называемого «нулевого» порога детектора;

3. управления изменением динамического диапазона измерений;

4. амплитудного детектора и его выхода для слухового и визуального контроля принимаемого сигнала;

5. частотомера;

6. остановки и запуска динамических измерений.

7. идентификации сигналов стандарта DECT и GSM.

Радиотракт включает: телескопическую антенну с переходным разъемом (или активную антенну в комплекте с коаксиальным кабелем и высокочастотным разъемом), входной высокочастотный разъем «RF ANT» основного блока управления, обработки и индикации, каскады усиления приемника до входа детектора.

ПРИМЕЧАНИЕ! При проверке всего радиотракта необходимо ориентироваться на сигналы внешних источников радиоизлучения с известными параметрами (тестовые радиомикрофоны, широковещательные радиостанции и т.п.).

Порядок проверки состоит в следующем:

Подключить высокочастотную антенну к разъему «RF ANT». На расстоянии не менее 30см включить тестовый радиомикрофон с известной мощностью и частотой излучения. Убедиться, что с изменением расстояния до источника радиоизлучения и пространственной ориентации антенны изменяется количество окрашенных сегментов индикаторов и увеличение частоты щелчков во встроенном громкоговорителе или в головных телефонах (включен режим звуковой индикации «TONE», соответствующая надпись в правом верхнем углу экрана дисплея). Это свидетельствует о том, что работоспособны сами антенные элементы, антенный усилитель (расположен в корпусе антенны), коаксиальный кабель, высокочастотные разъёмы и в целом радиотракт детектора частотомера.

Повторить перечисленные операции с телескопической антенной.

Проверка работоспособности системы автоматической и ручной установки «нулевого» порога, т.е. порога, относительно которого измеряется и индицируется уровень электрического поля принимаемого сигнала, производится по следующим критериям.

Автоматическая установка «нулевого» порога работоспособна, если:

1.. После включения прибора и индикации надписи «RADIO-FREQUENCY CHANNEL» в верхней строке экрана дисплея кратковременно появляется надпись «AUTOTUNING LEVEL ZERO».

2.. При нажатии кнопки «» в верхней строке экрана дисплея кратковременно появляется надпись «AUTOTUNING LEVEL ZERO».

Ручная установка «нулевого» порога работоспособна, если:

При нажатии любой из кнопок «» или «» на экран дисплея непосредственно под нижней шкалой индикатора уровня выводится дополнительная шкала «min - - -- - -max» c вертикальным маркером.

При нажатии кнопки «» маркер дополнительной шкалы перемещается вправо, увеличивается количество окрашенных сегментов верхней шкалы индикатора уровня и возрастает частота щелчков во встроенном громкоговорителе или в головных телефонах.

При нажатии кнопки «» достигается обратный эффект.

При достижении верхнего (max) и нижнего (min) пределов регулировки кратковременно появляется предупреждение «RANGE OUT!», сопровождаемое специфическим звуковым сигналом.

Проверка управления изменением динамического диапазона измерений уровня принимаемого сигнала заключается в просмотре численных значений (в децибелах), выводимых непосредственно под нижней шкалой индикатора. Предусмотрены три варианта фиксированных границ динамического диапазона: -8…+16dB, -8…+32dB и -8…+48dB выбор любого из которых осуществляется кнопкой «SET».

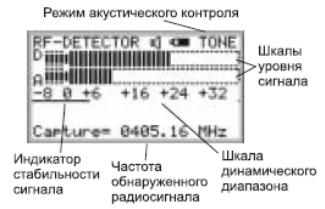

При включении прибора на экран дисплея выводится шкала индикатора уровня с границами динамического диапазона «- 8…+32dB».

Первое после этого нажатие кнопки «SET» устанавливает динамический диапазон измерений с границами «-8…+16dB», а следующее – с границами «-8…+48dB».

Убедитесь, что с каждым нажатием кнопки «SET» происходит изменение границ динамического диапазона и обеспечивается выбор наиболее предпочтительного для конкретных условий проведения работы. При перезапуске прибора (нажатии кнопки «RESET») выбранный вариант границ динамического диапазона измерений должен сохраняться.

Проверка амплитудного детектора и его выходов для слухового и визуального контроля осуществляется путем выполнения следующих операций:

1. Подключить амплитудный детектор к выходу радиотракта нажатием кнопки «ENTER». Убедиться, что при этом в правом верхнем углу экрана дисплея надпись «TONE» сменяется надписью «AUD», а во встроенном громкоговорителе или в головных телефонах прослушивается демодулированный сигнал.

2. Нажать кнопку «OSC» и убедиться, что к выходу амплитудного детектора подключился встроенный низкочастотный осциллограф. Об этом свидетельствует появление на экране дисплея изображения некоторой осциллограммы с указанием сопутствующих реквизитов.

3. Нажать кнопку «SA» и убедиться, что к выходу амплитудного детектора подключился встроенный низкочастотный анализатор спектра. Об этом свидетельствует появление на экране дисплея изображения некоторой спектрограммы с указанием сопутствующих реквизитов.

В целом этом говорит о работоспособности самого амплитудного детектора и его выходов для слухового и визуального контроля.

Частотомер работоспособен, если в последней строке экрана дисплея индицируется результат динамического измерения значений частоты радиосигнала «Freq. = ХХХХ.ХХ МНz», непосредственно над этой надписью выводится тонкая горизонтальная линия, графически отображающая стабильность частоты входного сигнала (выше стабильность – короче длина линии). При совпадении результатов нескольких измерений в последней строке экрана появляется надпись «Capt. = XXXX.XX MHz», фиксирующая факт захвата частоты

Проверка работоспособности системы остановки и запуска динамических измерений производится путем выполнения следующих операций:

1. Проверить остановку и запуск динамических измерений частоты. Для этого нажать кнопку «RUN/STOP» и убедиться, что в надписи «Freq. = ХХХХ.ХХ МНz» устойчиво зафиксировался результат последнего измерения, а в правом верхнем углу экрана появилась надпись «STOP». Повторно нажать кнопку «RUN/STOP» и убедиться, что динамические измерения возобновились (надпись «STOP» с экрана дисплея исчезает, быстро изменяются цифры в текущем значение частоты, преимущественно в разрядах после запятой).

2. Проверить остановку и запуск динамических измерений параметров сигнала в режимах осциллографа и анализатора спектра. Для этого кнопкой «OSC» («SA») включить осциллограф (анализатор спектра), нажать кнопку «RUN/STOP» и убедиться, что надпись «AUTO» в правом верхнем углу экрана заменяется надписью «STOP», а изображение осциллограммы (спектрограммы) со значениями сопутствующих параметров «замирает». Повторно нажать кнопку «RUN/STOP» и убедиться, что динамические измерения возобновляются (на экране восстанавливается надпись «AUTO», изображения осциллограммы и спектрограммы «оживают»).

Система остановки и запуска динамических измерений работоспособна, если имеет место соответствие результатов наблюдения приведенным выше простейшим тестам.

Проверка работоспособности системы идентификации стандартов DECT и GSM заключается в следующем:

Включить на расстоянии не более 0.5м (при подключенной телескопической антенне) телефон стандарта DECT. Убедиться в наличии надписи «DECT» под нижней шкалой индикатора уровня.

Включить на расстоянии не более 0.5м (при подключенной телескопической антенне) телефон стандарта GSM. Убедиться в наличии надписи «GSM» под нижней шкалой индикатора уровня.

При положительных итогах проверки по всем перечисленным пунктам прибор можно считать работоспособным в режиме высокочастотного детектора-частотомера.

Порядок управления прибором в режиме сканирующего анализатора проводных линий

Подключить сетевой адаптер к разъёму «PROBES», а его щупы к проводной линии (линии электросети с напряжением до 600V)

Адаптер сканирующего анализатора проводных линий представляет собой трансформаторный преобразователь напряжения с переключаемым коэффициентом трансформации.

Н а передней панели адаптера расположены индикаторы наличия напряжения в линии и переключатель аттенюатора.

Подключается к разъему «PROBES».

Внимание! При работе с адаптером, во избежание физических травм, строго соблюдайте правила электробезопасности.

Включить питание прибора.

Дождаться 23-х кратного «пробега» диапазона сканирования подстрочным маркером в автоматически устанавливающихся границах 0,010,450MHz.

У становить необходимые (наиболее рациональные) границы частотного диапазона сканирования.

Нажать кнопку «SET», затем кнопку «4». Нажатием кнопок с цифровой маркировкой набрать число, соответствующее нижней границе диапазона.

Нажать кнопку «ENTER» и подтвердить завершение установки значения нижней границы.

Нажатием кнопок с цифровой маркировкой набрать число, соответствующее верхней границе диапазона.

Нажать кнопку «ENTER» для подтверждения установки верхней границы диапазона.

При ошибке в процессе набора значений частот нижней и (или) верхней границ диапазона сканирования нажать кнопку «» и сбросить набранное число.

Нажать кнопку «» или «» и выбрать нужное направление и скорость сканирования.

Нажать кнопку «SET», затем кнопку «3» до появления на экране в четвёртой строке надписи «3 -   THRESHOLD level».

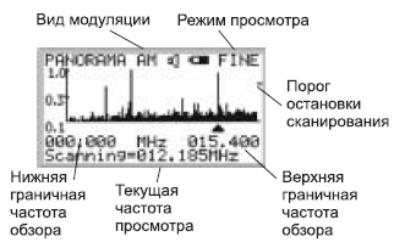

Нажать кнопку «ENTER» и вернуть на экран изображение панорамы.

Нажатием кнопок «» и «» установить наиболее удобный предел индикации измерителя уровня сигнала (надпись под горизонтальной осью «level threshold = XX%»).

Нажать кнопку «RUN/STOP» и остановить автосканирование в необходимой точке частотной оси. Нажатием кнопок «» или «» провести точную ручную настройку на интересующую частоту. Прослушать демодулированный сигнал.

Нажать кнопку «ENTER (AM/FM)» и выбрать вид демодуляции («на слух», по качеству его воспроизведения).

Нажать кнопку «RUN/STOP» и вернуться к автосканированию.

Включить систему автоматической остановки сканирования на наиболее выраженных (по амплитуде) частотных составляющих панорамы.

Нажать кнопку «SET», затем кнопкой «3» установить в четвёртой строке меню надпись «3 -   SQUELCH level».

Нажать кнопку «ENTER».

Кнопками «» и «» выбрать желаемый уровень автоматической остановки автосканирования (по положению короткой горизонтальной чёрточки в правой части экрана). После остановки сканирования кнопками «» и «» произвести уточнение настройки по признаку качества демодулированного сигнала. Для продолжения сканирования нажать кнопку «RUN/STOP».

Включить (при необходимости) режим вычитания спектров.

Нажать кнопку «SET», затем кнопку «2» и установить надпись «2 -  Difference ON D2-1».

Нажать кнопку «ENTER» для начала процедуры вычитания спектров.

Выйти из режима вычитания спектров.

Нажать кнопку «SET», затем кнопкой «2» и установить надпись «Difference OFF».

Нажать кнопку «ENTER».

Записать (при необходимости) изображение панорамы в энергонезависимую память.

Нажать кнопку «SAVE», затем кнопку «ENTER».

Вызвать из памяти интересующее изображение панорамы.

Нажать кнопку «LOAD».

Нажать кнопку «RUN/STOP» и вернуть на экран динамически отображаемую панораму.

Стереть (удалить) из памяти изображение какой-либо панорамы.

Нажать кнопку «LOAD», затем «SAVE» и «ENTER».

Нажать кнопку «OSC» и перейти (при необходимости) к осциллографическому контролю параметров сигнала.

Нажать кнопку «SA» и перейти (при необходимости) к анализу спектра сигнала.

В случае сбоев в работе нажать кнопку «RESET» и осуществить перезапуск прибора
