Материал: Программно-аппаратная защита информации. Дуров В.П

9. Соединительный кабель для подключения магнитной антенны и инфракрасного датчика.

10. Выносной микрофон акустического приемника.

11. Инфракрасный датчик детектора инфракрасных излучений.

12. Выносной датчик виброакустического приемника.

13. Телескопическая антенна детектора-частотомера

14. Переходник к телескопической антенне

15. Наплечный ремень основного блока.

16. Подставка для основного блока.

17. Блок питания.

Батареи типа АА (4шт).

Устройство

Основная составная часть комплекта прибора ST031, конструктивно выполненная в виде малогабаритного переносного моноблока.

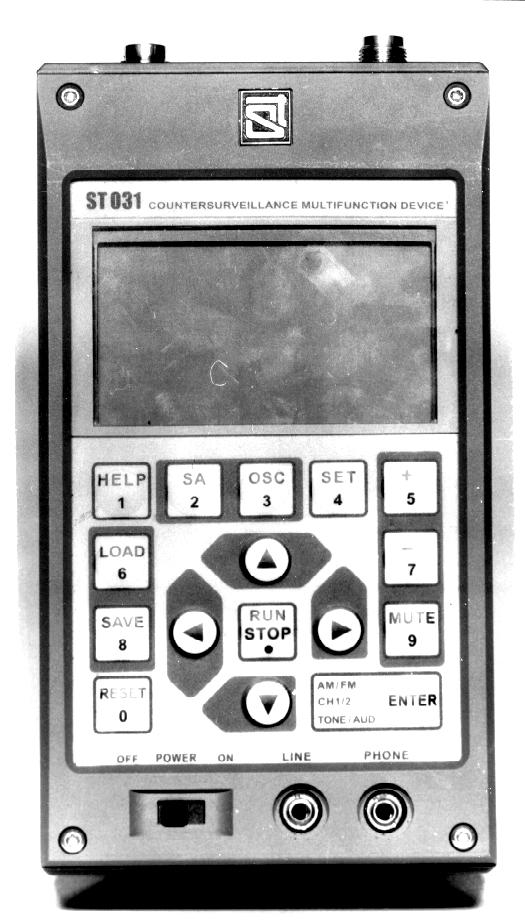

На верхней поверхности блока расположены:

- графический индикатор;

- 16 кнопочная панель управления;

- выключатель питания («OFF POWER ON»);

- гнездо линейного выхода («LINE»);

- гнездо подключения головных телефонов («PHONE»).

На передней поверхности основного блока размещены три разъема:

- разъем «RF ANT» служит для подключения телескопической (через переходник) либо высокочастотной антенны;

- к разъему «PROBES» подключаются все остальные преобразователи;

- разъем «OSС2» предназначен для обеспечения работы встроенных осциллографа и анализатора спектра в двухканальном режиме, а также для реализации возможности работы прибора в качестве обычных низкочастотных одноканальных осциллографа и анализатора спектра.

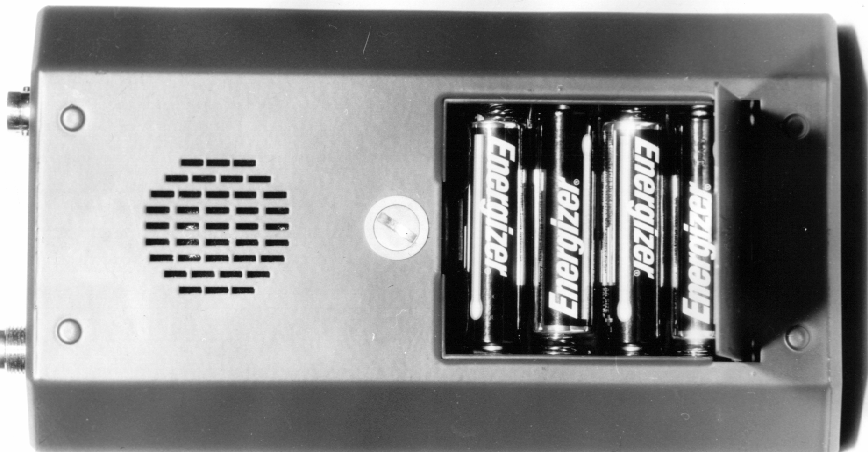

На нижней поверхности основного блока размещены:

- встроенный громкоговоритель;

- крышка батарейного отсека (на внутренней стороне крышки батарейного отсека нанесен серийный номер данного комплекта прибора).

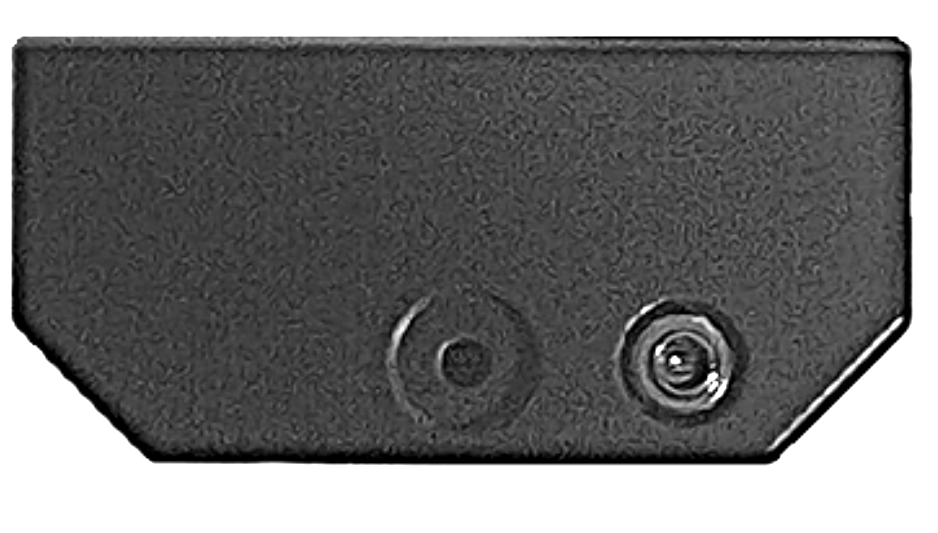

На задней поверхности основного блока размещены:

- разъем для подключения блока питания;

- разъем для подключения сканирующего приемника или IBM PC-совместимого компьютера (только для модели ST031P);

- резьбовое отверстие для подсоединения подставки основного блока.

На боковых стенках, в верхней части, размещены резьбовые отверстия для подсоединения наплечного ремня.

2.4. Порядок выполнения практического задания с комментариями

Подготовка к работе

Перед началом выполнения работы внимательно ознакомьтесь с инструкциями приборов.

Работа с прибором ST 031 «Пиранья»

Подготовка прибора к работе

Подготовку прибора ST 031 «Пиранья» к работе, особенно перед началом его первичного использования или после длительного перерыва, целесообразно начать с внешнего осмотра. В ходе осмотра необходимо убедиться в целостности сумки – упаковки, а также в том, что комплектность поставки соответствует указанной в паспорте и все изделия комплекта не имеют видимых механических повреждений.

Подготовить источники питания. Для этого проверить внешнее состояние батарей или аккумуляторы на отсутствие окисления на контактной поверхности положительного и отрицательного полюсов. Измерить вольтметром напряжение каждого элемента питания.

Применительно к свежим батарея их напряжение должно находиться в пределах 1.451.55 В.

Открыть батарейный отсек и убедиться в механической целостности неподвижных и пружинных контактов, а также в отсутствии на них следов окисления. Вставить батареи или аккумуляторы, соблюдая правильную полярность, указанную на донной поверхности отсека. Закрыть крышку и зафиксировать ее предназначенным для этого замком.

Теперь прибор готов к включению и проверке работоспособности.

Работа с прибором, проверка работоспособности Проверка системы включения прибора и индикации состояния источника питания

Эту процедуру проверки можно проводить без подключения дополнительных внешних устройств. Как уже отмечалось, прибор в данном случае «по умолчанию» сразу включается в режим высокочастотного детектора – частотомера.

Перевести переключатель питания «POWER» в нижней части передней панели основного блока управления, обработки и индикации из положения «OFF» в положение «ON». При этом, синхронно с мелодичным звуковым сигналом, включается подсветка экрана дисплея, а на самом экране появляется и удерживается примерно 4 секунды сообщение о фирме-изготовителе, текст которого расположен построчно и включает строки:

«SMERSH TECNICS LTD»

«St. Petersburg»

«Russia»

«2001»

Затем подсветка экрана выключается и на него выводится наименование активизированного режима прибора (в данном случае режима высокочастотного детектора-частотомера «RADIO-FREQUENCY CHANNEL»).

Ч ерез 1,52 секунды оно сменяется регламентированной совокупностью фраз, знаков и символов, отображающих основные возможности прибора в данном режиме и результаты измерений. При этом в верхней строке экрана, между символом « » и надписью «TONE (AUD)», находится условное изображение источника питания. Все варианты этого изображения, кроме варианта « », характеризуют наличие у источника питания напряжение более 4.8В и его пригодность, в данный момент времени, для обеспечения работ.

В совокупности эти простейшие тесты дают основания для вывода о работоспособности источника и цепей питания прибора ST 031 «Пиранья».

Порядок управления подсветкой экрана жидкокристаллического дисплея

Включить питание прибора в любом необходимом режиме работы.

Нажать кнопку «HELP», затем кнопку «MUTE».

Кнопками «+» и «-» установить требуемую яркость подсветки экрана дисплея. Нажатием кнопки «HELP» снять с кнопок «+» и «-» функции управления яркостью подсветки и вернуть на экран дисплея «картинку», соответствующую исходной индикации активизированного режима.

Проверка работоспособности жидкокристаллического дисплея и подсветки его экрана

Работоспособность подсветки экрана имеет важное значение, особенно в тех случаях, когда предполагается использование прибора в помещениях (на объектах) с недостаточной освещённостью.

Исправность жидкокристаллического дисплея гарантирует исключение потери хотя бы части информации, необходимой для правильного применения прибора и проведения анализа, вследствие искажения (отсутствия) каких-либо фраз, знаков и символов или их фрагментов.

П роверку работоспособности подсветки экрана можно производить в любом из основных режимов прибора. Для этого нажать кнопку «HELP», вызывающую на экран контекстную помощь применительно к активизированному режиму и подготавливающую возможность включения и управления яркостью подсветки. Нажатие кнопки «MUTE» включает подсветку экрана и устанавливает для кнопок «+» и «-» функцию управления яркостью. Кнопкой «+» осуществляется увеличение, а кнопкой «-» уменьшение яркости подсветки. При нажатии любой из них в правой части экрана условно отображается шкала яркости в виде « ». Вертикальный размер индикатора (чёрный столбик) качественно характеризует установленный уровень яркости и его соотношение с допустимыми пределами регулировки.

Проверьте выполнение кнопками «+» и «-» функции регулировки яркости подсветки. Визуально убедитесь в её изменении как по интенсивности свечения экрана, так и по показаниям индикатора.

Нажатием кнопки «HELP» осуществляется возврат прибора в активизированный ранее режим с сохранением установленного уровня яркости подсветки экрана. Выключение подсветки осуществляется последовательным нажатием кнопок «HELP» и «MUTE» или кнопки «RESET» с одновременным перезапуском прибора.

Убедитесь в этом путём выполнения названных операций.

Исправность жидкокристаллического дисплея проверяется визуально. Для этого необходимо вывести на него «картинку», изображение которой имеет буквенно-цифровые и графические элементы.

Для проведения проверки необходимо включить прибор в любом удобном режиме и осмотреть исходное изображение и изображения осциллограммы и спектрограммы.

Убедитесь в целостности начертания букв и цифр, отсутствии разрывов прямых и других линий, правильности формы и равномерности затушёвки (штриховки) прямоугольных графических элементов.

Проверка работоспособности системы автоматического перевода прибора в основные режимы

Перевод прибора в любой из основных режимов работы осуществляется автоматически при подключении соответствующего дополнительного внешнего устройства (антенн, датчиков, адаптера, микрофона). Исключение составляет режим высокочастотного детектора-частотомера, активизация которого происходит «по умолчанию» при включении питания, если к разъёму «PROBES» не подключено ни одно из дополнительных внешних устройств.

Работоспособность системы автоматического перевода прибора в основные режимы проверяется путём последовательной их активизации и визуального контроля правильности выводимых на экран дисплея надписей, соответствующих каждому режиму.

Порядок проверки следующий.

1. Включите прибор при свободных разъёмах «RF ANT» и «PROBES» или при подключённой к разъёму «RF ANT» высокочастотной антенне. Об активизации режима детектора-частотомера свидетельствует появление на экране дисплея трехстрочного транспаранта, с надписями в каждой из строк соответственно – «RADIO-FREQUENCY», «CHANNEL», «30…2500MHz».

2. Подключите к разъёму «PROBES» адаптер сканирующего анализатора проводных линий. После включения прибора, как и предыдущем режиме, на экране дисплея должен появиться трехстрочный транспарант, с надписями в каждой из строк соответственно – «WIRE LINES», «ANALYSIS», «0.01…15MHz».

3. Подключите к разъему «PROBES» соединительный кабель, а к нему, в свою очередь, датчик детектора инфракрасных излучений. После включения прибора на экране дисплея должен появиться транспарант в две строки, с надписями в каждой из них соответственно – «INFRARED», «CHANNEL».

4. Подключите к разъёму «PROBES» соединительный кабель, а к нему, в свою очередь, магнитную антенну детектора низкочастотных магнитных полей. После включения прибора на экране дисплея, как в предыдущем случае, должен появиться транспарант в две строки, с надписями в каждой из них соответственно – «MAGNETIC», «CHANNEL».

5. Подключите к разъёму «PROBES» датчик виброакустического приёмника. После включения прибора на экране дисплея также должен появиться транспарант в две строки, с надписями в каждой из строк соответственно – «VIBRO-ACOUSTIC», «CHANNEL».

6. Подключите к разъёму «PROBES» выносной микрофон акустического приёмника. После включения прибора на экране дисплея должен, как и прежде, появиться транспарант в две строки, с надписями в каждой из строк соответственно – «ACOUSTIC», «CHANNEL».

В ходе выполнения перечисленных операций убедитесь, что с подключением того или иного дополнительного внешнего устройства действительно происходит автоматический перевод прибора в соответствующий режим, а транспарант, выводимый на экран дисплея, этот режим правильно индицирует.
