ВВЕДЕНИЕ
Программируемые логические интегральные схемы (ПЛИС) – важное направление в современной микроэлектронике. Благодаря своей гибкости ПЛИС стали широко распространены при разработке прототипов цифровых устройств для последующей их реализации на элементной базе специализированных заказных больших интегральных схем (ASIC), а также при мелкосерийном производстве. Специалисты в этой области становятся всё более востребованными на международном рынке труда.
Данный цикл лабораторных работ позволит изучить основные возможности САПР Xilinx ISE Design Suite и среды моделирования ModelSim, освоить навыки разработки и прототипирования цифровых устройств с использованием языков описания аппаратуры Verilog HDL и VHDL.
3
1. ЛАБОРАТОРНАЯ РАБОТА №1 ЗНАКОМСТВО СО СРЕДОЙ ПРОЕКТИРОВАНИЯ
XILINX ISE DESIGN SUITE 1.1. Цель работы
Целью данной лабораторной работы является знакомство со средой проектирования Xilinx ISE Design Suite, обучение созданию моделей цифровых устройств с использованием языков описания аппаратуры Verilog HDL и VHDL, и их функциональному тестированию с помощью средств программной симуляции.
1.2. Краткие теоретические сведения
Для создания проекта нового устройства нужно запустить основную программу среды ISE Project Navigator (например, из главного системного меню, либо с помощью значка на рабочем столе). Затем в строке меню нужно выбрать
File-> New_Project (рис. 1.1).
Рис. 1.1. Пример создания нового проекта
4
В открывшемся окне (New Project Wizard, см. рис. 1.2)
необходимо указать имя проекта и выбрать место его размещения на жестком диске. Имя проекта и путь должны содержать только латинские буквы. Для описания модели устройства воспользуемся языком описания аппаратуры
(HDL).

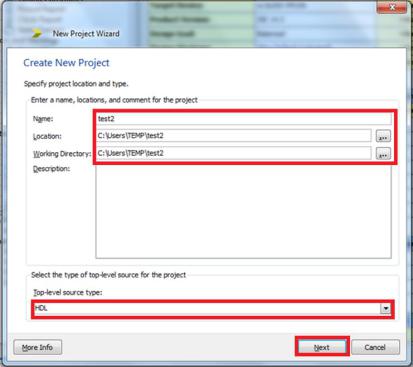

Рис. 1.2. Процесс создания нового проекта
После нажатия кнопки Next появится меню настройки проекта (рис. 1.3). Здесь можно установить вид используемой ПЛИС, её корпус, допустимые параметры скорости, симулятор используемый по умолчанию. Для работы с отладочным комплектом Spartan 3 Starter Kit установите
5
