Материал: Разработка и прототипирование цифровых устройств на языках VHDL и Verilog. Барабанов В.Ф., Гребенникова Н.И

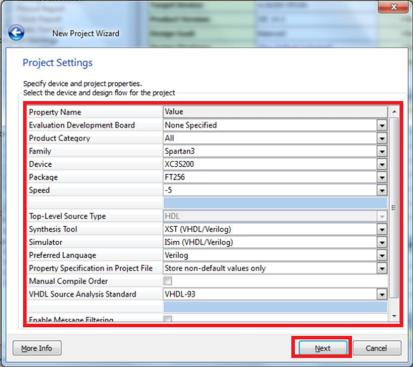

настройки, как изображено на рис. 1.3. и нажмите кнопку

Next.

Рис. 1.3. Процесс создания нового проекта

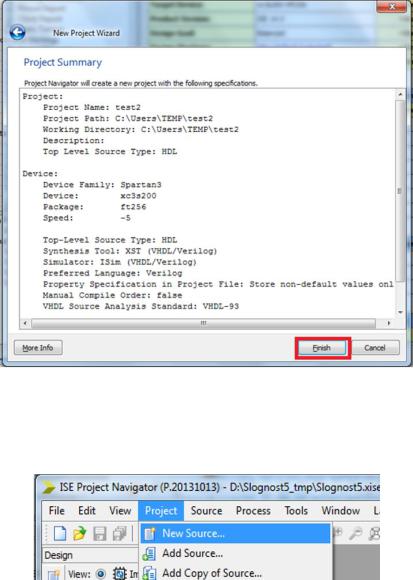

После этого откроется окно со сводной информацией о создаваемом проекте (рис. 1.4). Ознакомьтесь с данной информацией и нажмите кнопку Finish.

6

Рис. 1.4. Процесс создания нового проекта

Для создания нового модуля необходимо выбрать пункт меню Project -> New Source (рис. 1.5).

Рис. 1.5. Процесс создания нового проекта, добавление нового модуля

7

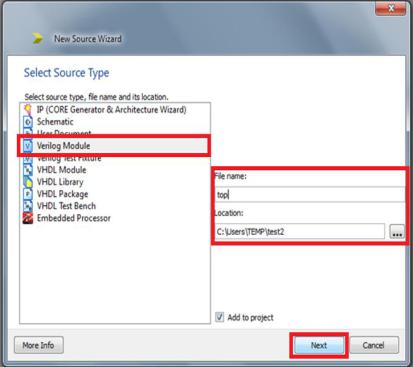

В открывшемся окне нужно выбрать тип исходного файла (в данном случае – модуль на языке Verilog HDL), указать имя файла и место его расположения. Нажать кнопку

Next (рис. 1.6).

Рис. 1.6. Процесс создания нового проекта, выбор типа модуля

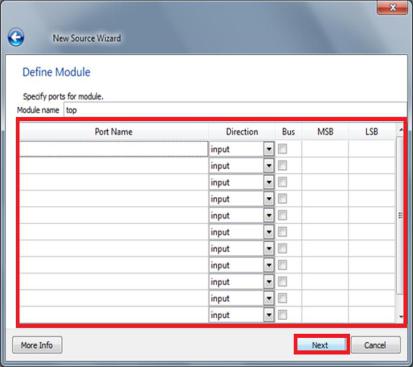

В появившемся меню можно описать интерфейс создаваемого модуля. Здесь можно указать имя сигнала, направление (вход-выход) и разрядность (см. рис. 1.7). Этот шаг можно пропустить, и описать интерфейс модуля вручную в коде.

8

Рис. 1.7. Процесс создания нового проекта, настройка сигналов

Далее необходимо нажать Next, просмотреть сводную информацию по создаваемому модулю, и нажать Finish.

На данном этапе выполнения лабораторной работы необходимо разработать модель цифрового устройства в соответствии с выбранным ранее вариантом задания.

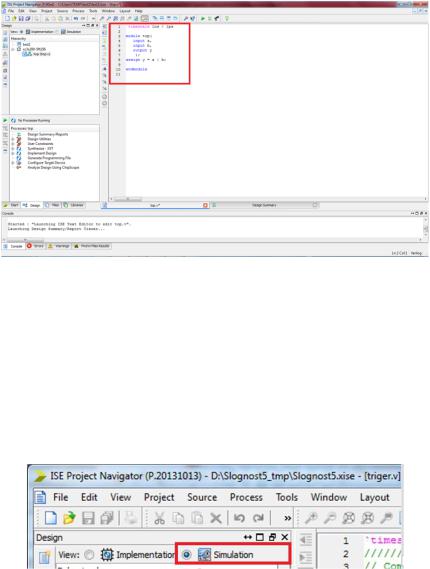

Пример модели цифрового устройства, описанная на языке Verilog HDL представлена на рис. 1.8.

9

Рис. 1.8. Пример модели устройства

Для тестирования разработанной модели цифрового устройства будем использовать поведенческое моделирование.

Для работы с симулятором нужно перейти в соответствующий режим, выбрав Simulation в левой верхней части экрана (см. рис. 1.9):

Рис. 1.9. Переход в режим симуляции

10
