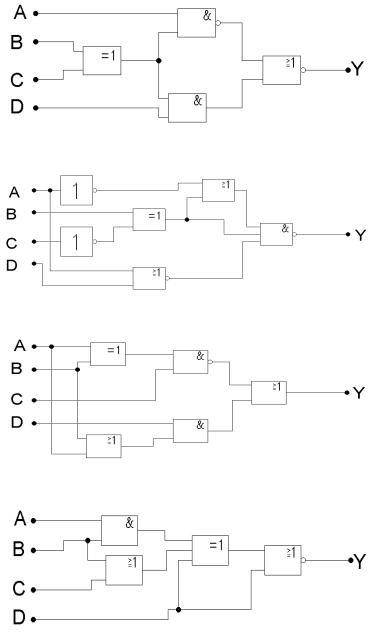

Вариант 2
Вариант 3
Вариант 4
Вариант 5

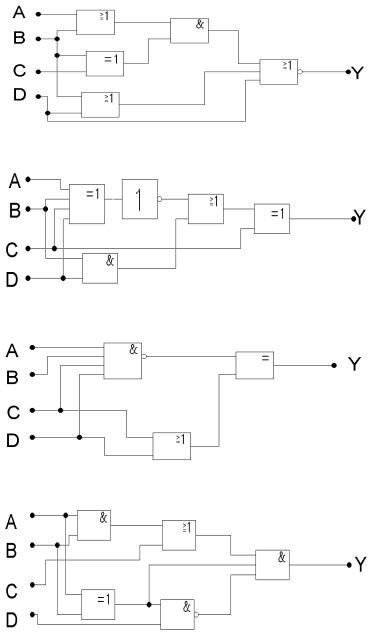

16
Вариант 6
Вариант 7
Вариант 8
Вариант 9
17
Вариант 10
Вариант 11
Вариант 12
1.4. Дополнительная информация

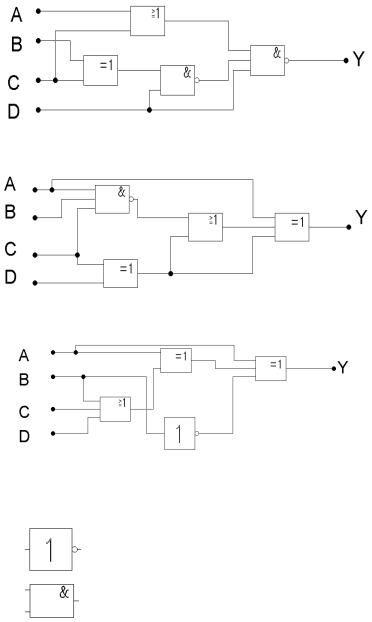

Используемые УГО Логический элемент НЕ
Логический элемент И
18
Логический элемент И-НЕ
Логический элемент ИЛИ
Логический элемент ИЛИ-НЕ
Логический элемент ИСКЛЮЧАЮЩЕЕ ИЛИ
1.5. Требования к отчету по лабораторной работе
Отчет должен содержать следующую информацию по лабораторной работе:
название работы, цель и задание, согласно варианту;
код описания модели цифрового устройства;
временные диаграммы работы разработанной модели.
19
2. ЛАБОРАТОРНАЯ РАБОТА № 2 РАБОТА С ОТЛАДОЧНЫМ КОМПЛЕКТОМ
SPARTAN 3 STARTER KIT
2.1. Цель работы
Целью данной лабораторной работы является разработка моделей цифровых устройств с использованием языков описания аппаратуры Verilog HDL и VHDL, и их последующее тестирование с использованием отладочного комплекта Spartan 3 Starter Kit.
2.2. Краткие теоретические сведения
После завершения этапа разработки модели цифрового устройства и её тестирования средствами симулятора можно перейти к финальному этапу создания устройства на основе ПЛИС-операции конфигурирования интегральной схемы программируемой логики.
Часть выводов ПЛИС в отладочной плате Spartan 3 Starter Kit подключена к светодиодным индикаторам и переключателями. Для выполнения данной лабораторной работы мы будем пользоваться переключателями (SW7SW0) и индикаторами (LD7-LD0)
Каждый индикатор / переключатель подключается через определенный вывод ПЛИС, перечень которых представлен в табл. 1 и 2 соответственно [3].
Таблица 1
Соответствие выводов ПЛИС светодиодам
Светодиод |
LD7 |
LD 6 |
LD 5 |
LD 4 |
LD 3 |
LD 2 |
LD 1 |
LD 0 |
|
|
|
|
|
|
|
|
|
FPGA pin |
P11 |
P12 |
N12 |
P13 |
N14 |
L12 |
P14 |
K12 |
|
|
|
|
|
|
|
|
|
20
