Материал: Сборочный чертеж. Деталирование (90
16

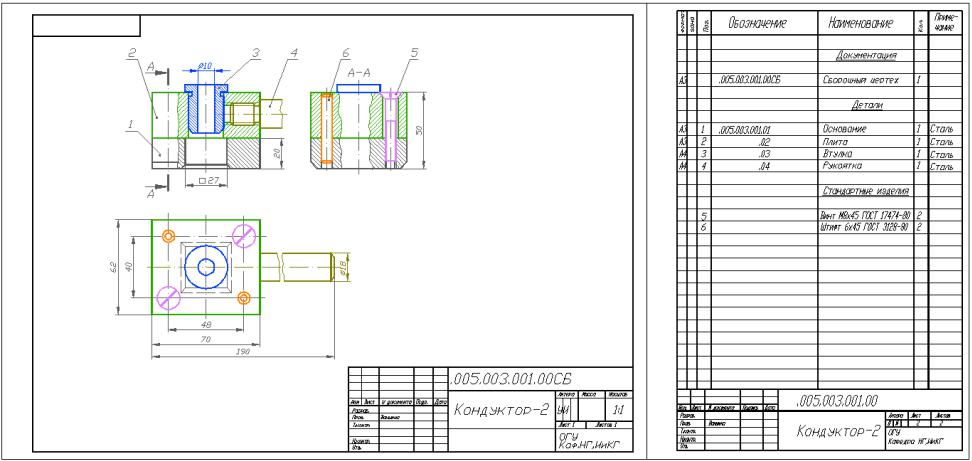

Рисунок А.9 – Сборочный чертеж «Кондуктор-2». Спецификация (варианты 5, 25)
16
Техническое описание устройства изделия «Кондуктор-2»
Кондуктор – это приспособление, предназначенное для безразметочной обработки деталей.
Основание 1 надевается на квадратный выступ обрабатываемой детали. На штифты 6, запрессованные в основа-
ние, надевается плита 2 и крепится винтами 5. Для удобства работы в плиту 2 вкручивается ручка 4. Втулка 3, запрессо-
ванная в плиту 2, обеспечивает точное и безразметочное высверливание или фрезерование отверстия в квадратной сту-
пени детали.

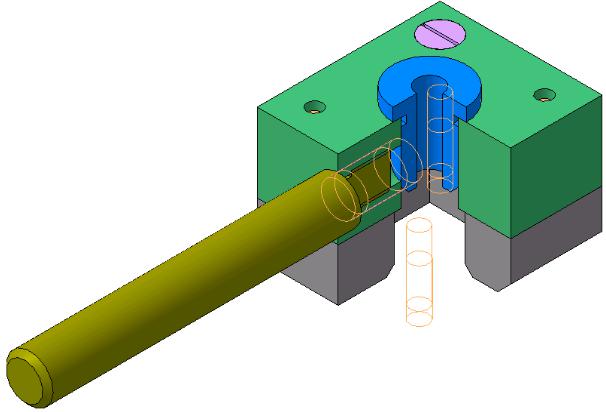

Рисунок А.10 –3D-модель сборки изделия «Кондуктор-2» (варианты 5, 25)
17
17
18

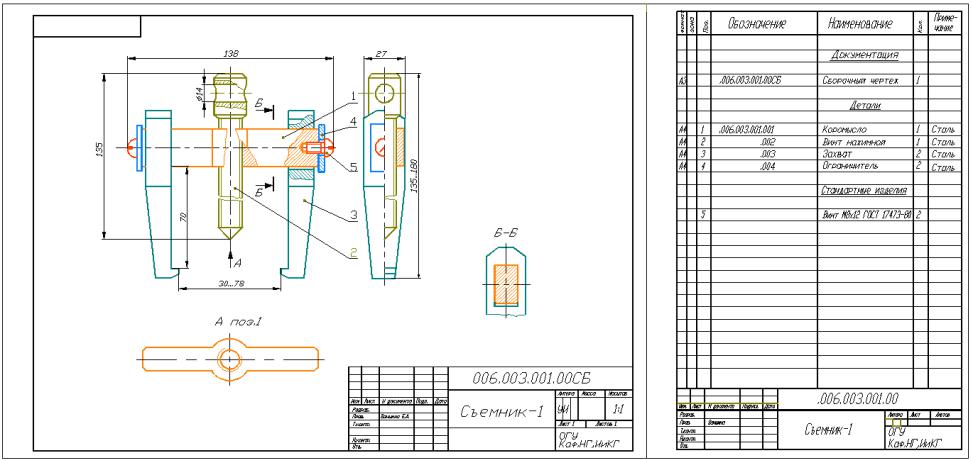

Рисунок А.11 – Сборочный чертеж «Съемник-1». Спецификация (варианты 6, 26)
18
Техническое описание устройства изделия «Съемник-1»
Съемник применяется для снятия шкивов, зубчатых колес и различных дисков с концов валов.
Для съемки детали с вала винт 1 вывинчивают до такого положения, что-
бы при упоре его в торец вала выступами лап 3 можно было захватить за торец снимаемую деталь. Затем винт 1 при помощи рычага, вставляемого в отверстие головки винта, ввинчивают в траверсу 2, после этого она начинает двигаться от торца вала и, увлекая за собой деталь при помощи лап 2, снимает ее с вала.

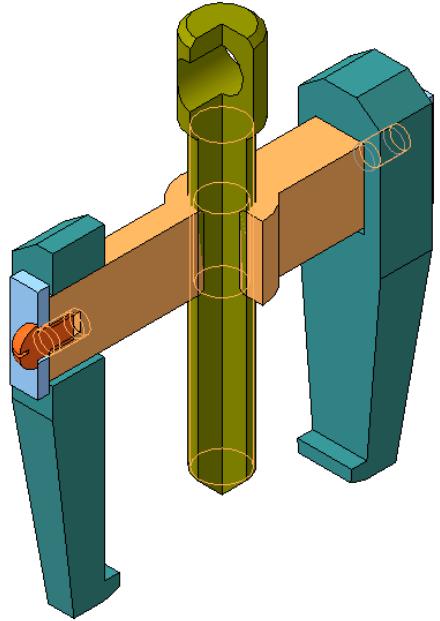

Рисунок А.12 – 3D-модель сборки изделия «Съемник-1» (варианты 6, 26)
19

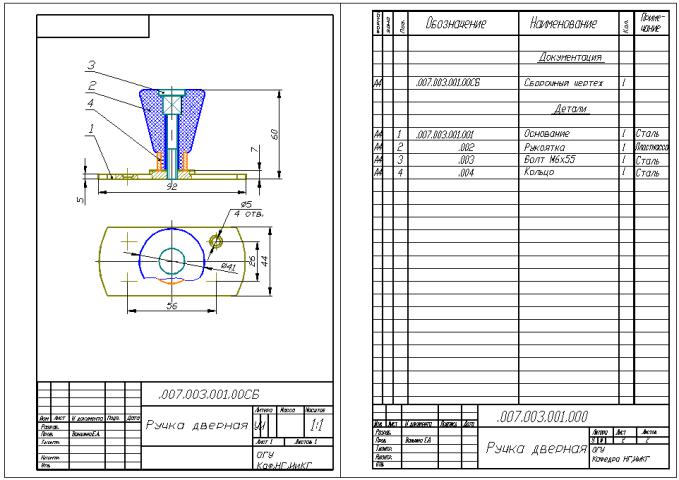

Рисунок А.13 – Сборочный чертеж «Ручка дверная». Спецификация
(варианты 7, 27)
Техническое описание устройства изделия «Ручка дверная»
Рукоятка 2 дверной ручки крепится к основанию 1 винтом 3, входящим в квадратное гнездо рукоятки и ввинчивающимся в основание 1.
Втулка 4 придает дополнительную жесткость конструкции и предохраня-
ет текстолитовую рукоятку от деформации при затягивании винта. Основание крепится к двери четырьмя винтами с потайной головкой, для чего и сделаны отверстия диаметром 6 мм.
