Материал: Сборочный чертеж. Деталирование (90

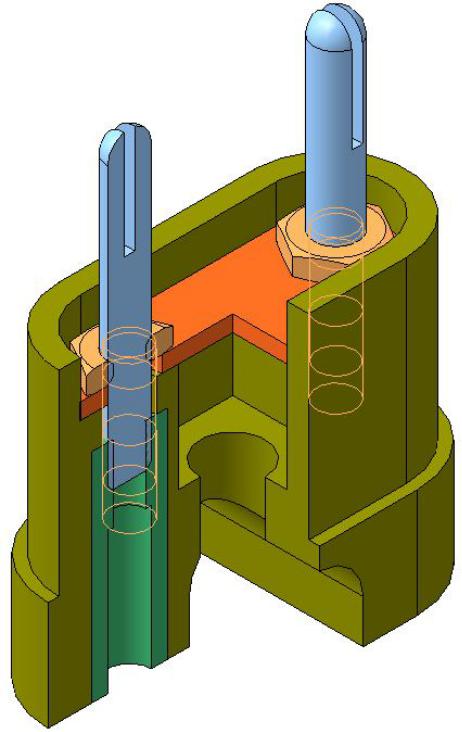

Рисунок А.4 – 3D-модель сборки изделия «Вилка» (варианты 2, 22)
11
12

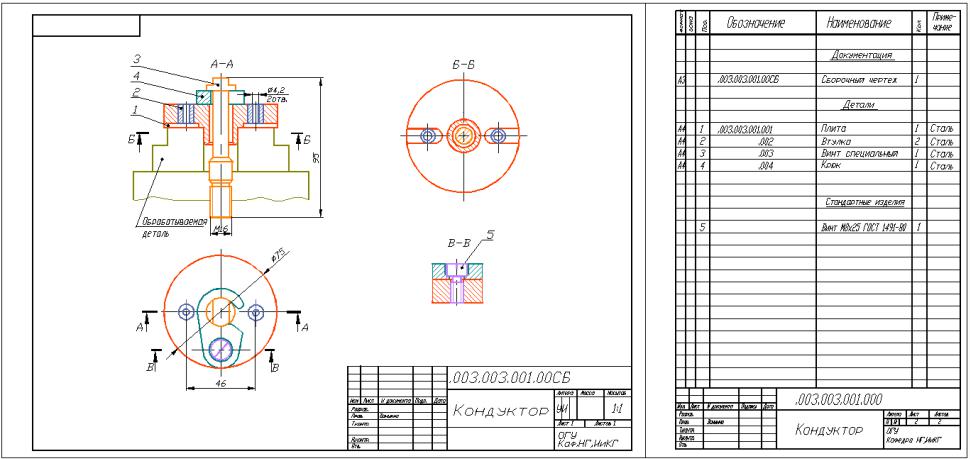

Рисунок А.5 – Сборочный чертеж «Кондуктор-1». Спецификация (варианты 3, 23)
Техническое описание устройства изделия «Кондуктор-1»
Кондуктор – это приспособление, предназначенное для безразметочной обработки детали.
Плита 1 вставляется в отверстие обрабатываемой детали и прижимается к ней с помощью откидного крюка 4 и винта специального 3, вкручиваемого в станину станка. Направляющие втулки 2, запрессованные в плиту 1, позволяют точноибез разметки высверливать2отверстия смежосевым расстоянием 48мм.

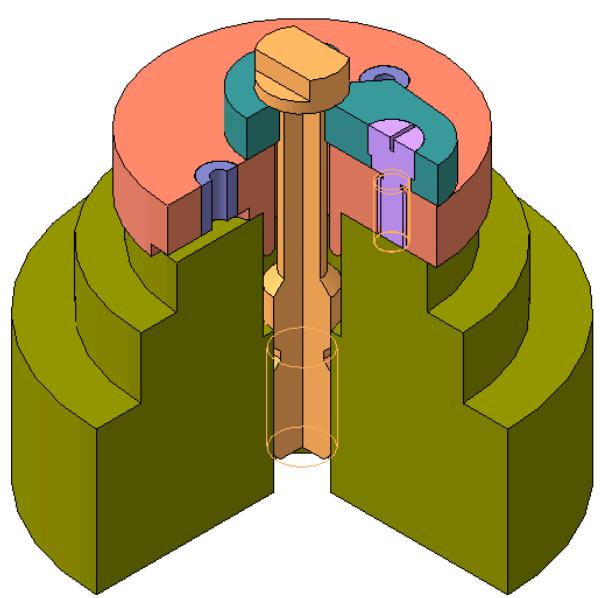

Рисунок А.6 – 3D-модель сборки изделия «Кондуктор-1» (варианты 3, 23)
13
14

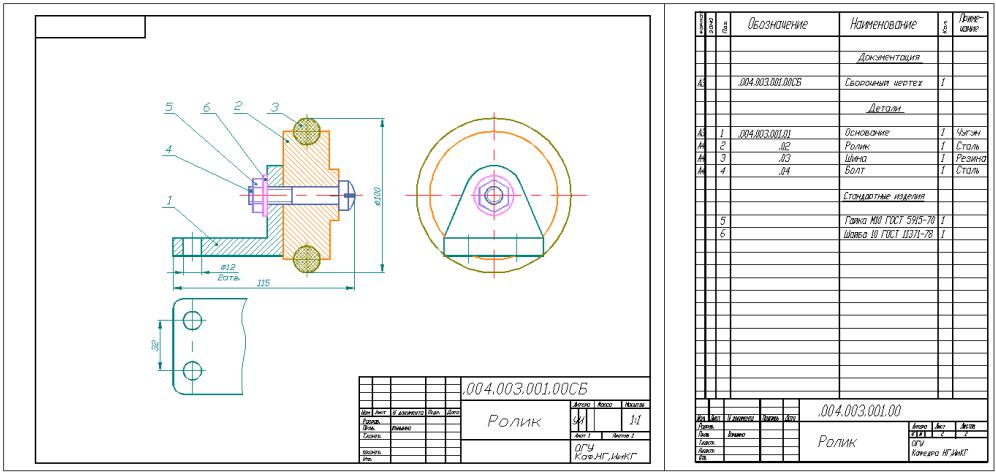

Рисунок А.7 – Сборочный чертеж «Ролик». Спецификация (варианты 4, 24)
Техническое описание устройства изделия «Ролик»
Ролик является дополнительной опорой для перемещающихся деталей.
Ролик 3 свободно вращается на болте 4 при перемещении детали, не тор-
мозя ее. Резиновая шина 2, плотно надетая на ролик, не позволяет детали со-
скользнуть и предохраняет от повреждения. Основанием 1 ролик крепится к неподвижным узлам и приспособлениям.

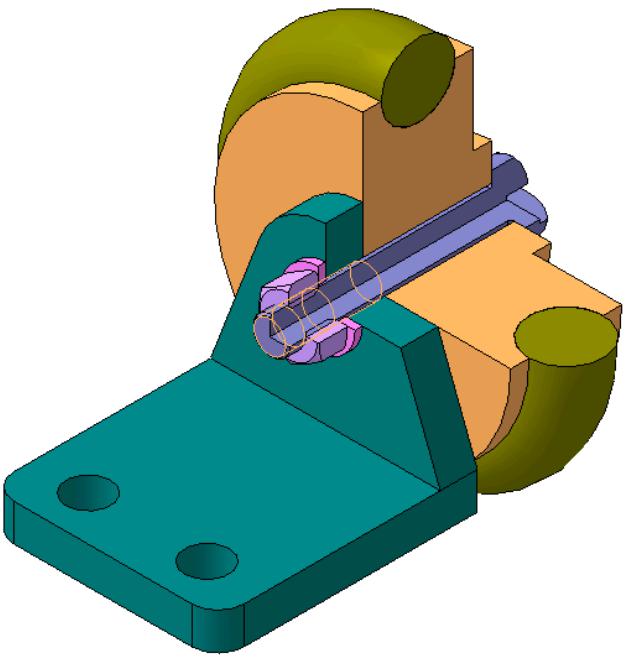

Рисунок А.8 – 3D-модель сборки изделия «Ролик» (варианты 4, 24)
15
