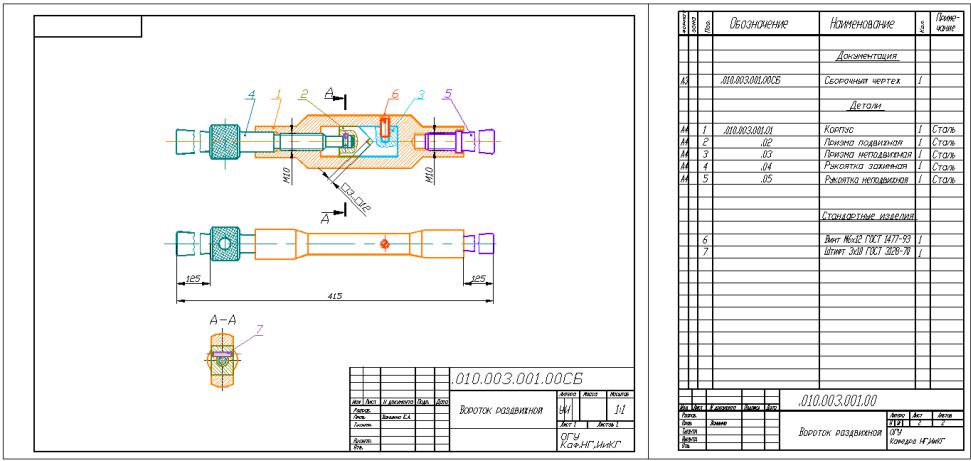

Рисунок А.19 – Сборочный чертеж «Вороток раздвижной». Спецификация (варианты 10, 30)
Техническое описание устройства изделия «Вороток раздвижной»
Вороток служит для вращения вручную метчиков, разверток и других инструментов, имеющих хвостовики с квад-
ратным концом.
26
Инструмент зажимается между неподвижной 3 и подвижной 2 призмами при помощи зажимной рукоятки 4, снаб-
женной резьбой. При вращении рукоятки 4 подвижная призма 2 перемещается, так как соединена с рукояткой штифтом
7, входящим в кольцевую проточку нажимного конца рукоятки. Вращают инструмент двумя рукоятками: подвижной 4 и
неподвижной 5.

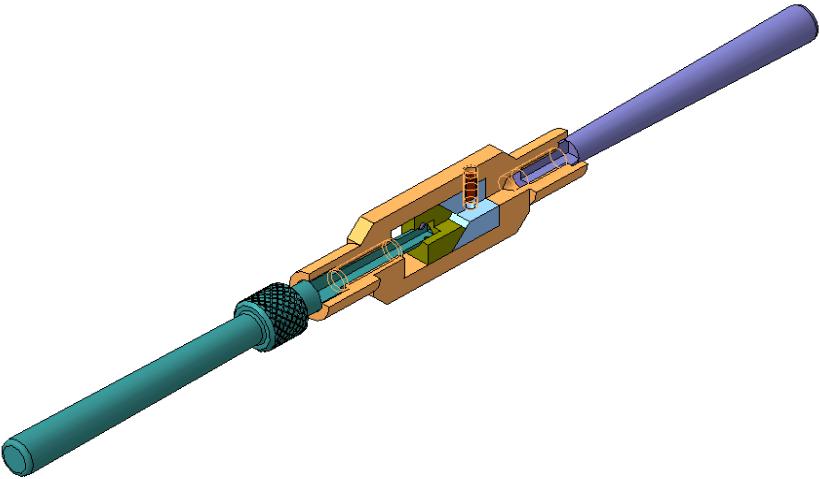

Рисунок А.20 – 3D-модель сборки изделия «Вороток раздвижной» (варианты 10, 30)
27
27
28

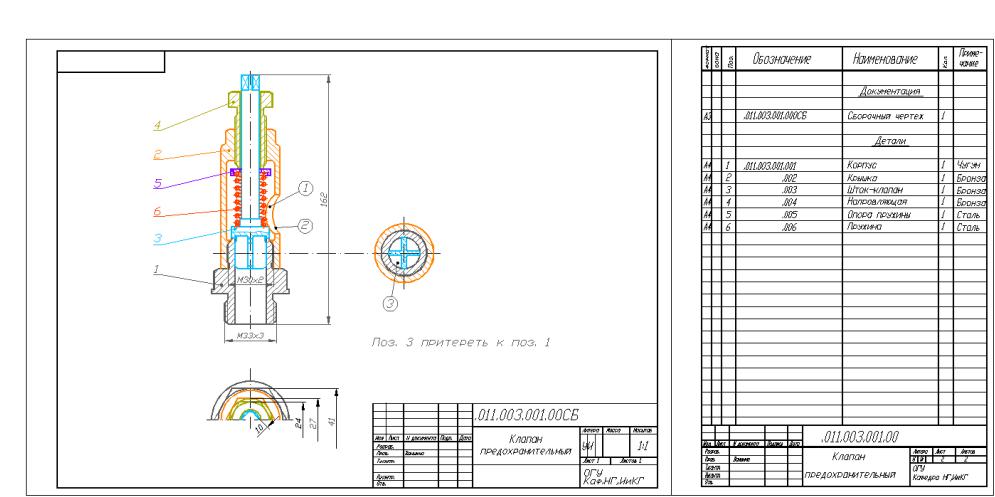

Рисунок А.21 – Сборочный чертеж «Клапан предохранительный». Спецификация (варианты 11, 31)
Техническое описание устройства изделия «Клапан предохранительный»
Клапан предохранительный предназначен для автоматического регулирования требуемого давления пара или воз-
духа в трубопроводах и резервуарах.
28
Корпус 1 ввинчивается в шту-
цер трубопровода или резервуара.
Шток клапана 3 притертой кольце-
вой поверхностью соприкасается с кольцевой поверхностью корпуса 1.
В крышку 2, навинченную на корпус
1, ввинчена направляющая 4 шток-
клапана 3. Пружина 6 нижним тор-
цом опирается на выступ шток-
клапана 3, а на верхний торец пру-
жины надета опора 5. Вращением направляющей 4 через опору 5 регу-
лируется сжатие пружины 6, то есть силы прижима шток-клапана 3 к
кольцевой поверхности корпуса 1.
При повышении давления пара или воздуха пружина 6 сжимается,
шток-клапан 3 поднимается вверх, и
пар или воздух выходят из трубо-
провода или резервуара через ци-
линдрическое отверстие в корпусе.
Как только давление пара или возду-
ха в резервуаре или трубопроводе уменьшится до установленного,
пружина 6 прижмет шток-клапан 3 к
кольцевой поверхности корпуса 1.

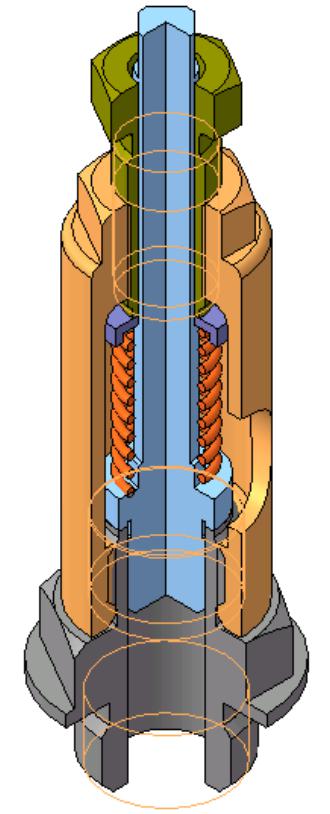

Рисунок А.22 – 3D-модель сборки изделия «Клапан предохранительный»
(варианты 11, 31)
29

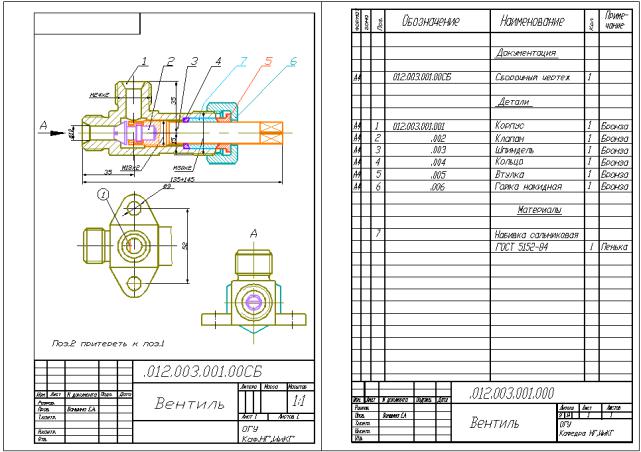

Рисунок А.23 – Сборочный чертеж «Вентиль». Спецификация
(варианты 12, 32)
Техническое описание устройства изделия «Вентиль»
Вентиль применяется для перекрытия трубопровода.
Для того чтобы жидкость протекала по трубопроводу, клапан 2 необхо-
димо ввести вправо. Клапан 2 соединен со шпинделем 3 следующим образом.
Буртик клапана 2 имеет резьбу М12х1, и такая же резьба нарезана в от-
верстии торца шпинделя 3. Хвостовик клапана 2 вставляется в расточку шпин-
деля 3, а затем клапан 2 ввинчивается в шпиндель 3 до такого положения, что-
бы буртик клапана 2 вошел в расточку шпинделя 3. При таком положении кла-
пана 2 и шпинделя 3 получается нежесткое их соединение.
Шпиндель 3 соединен с корпусом 1 резьбой М18х2. При вывертывании шпинделя 3 из корпуса 1 левый торец внутренней расточки шпинделя 3 упрется в буртик клапана 2 и отведет клапан 2 вправо.
