Материал: Введение в обработку металлов давлением. Новокщенов С.Л., Попова М.И

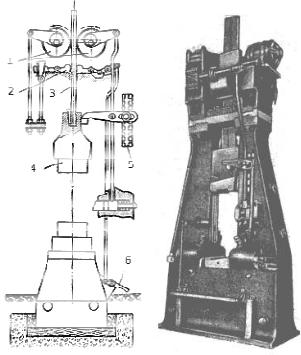

в это же время доска зажимается тормозными колодками 2. Нажатием на педаль 6 колодки тормоза разводятся, происходит удар по заготовке, в момент которого ролики опять поднимают бабу. Удары будут следовать один за другим, пока не будет опущена педаль, после чего баба остановится в верхнем исходном положении благодаря действию тормозных колодок.

Рис. 16. Фрикционный штамповочный молот с доской

Основным недостатком этих молотов является невозможность регулировать силу удара при работе на них. Энергия удара этих молотов ниже энергии, получаемой у молотов двойного действия. Высота падения бабы 4 регулируется с помощью устройства 5 (рис. 16).

60

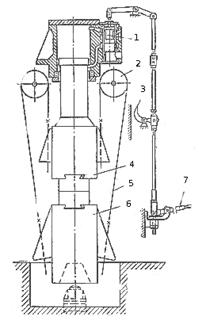

Для горячей штамповки применяют безшаботные паровоздушные молоты, у которых шабот заменен второй нижней бабой, связанной с верхней бабой механической (рис. 17) или иной связью. Управление молотом производится с помощью рукоятки 7. При опускании верхняя баба 4 посредством лент 5, перекинутых через блок 2, сообщает движение нижней бабе 6, следствие чего происходит соударение баб.

Рис. 17. Схема паровоздушного бесшаботного молота с вертикальным движением баб

Конструкции безшаботных молотов из-за отсутствия тяжелых шаботов получаются более компактными. Безшаботные молоты применяют на слабых грунтах, в верхних этажах зданий и на плавучих судоремонтных базах.

Одновременно с вертикальным движением баб делают безшаботные молоты с горизонтальным движением. Энергия удара безшаботных молотов достигает 100 000 кГм и более. Безшаботные молоты существующих конструкций могут с

61

успехом применяться наряду с шаботными молотами при штамповке поковок средних размеров.

5.3. Механические прессы

Пресс механический представляет собой машину, посредством исполнительного механизма которой можно подвергать тела значительным давлениям для придания им необходимой формы и размеров.

Наиболее простыми являются клиновые прессы, известны были еще вглубокой древности. Схема клиново го пресса показана на рис. 18.

Рис. 18. Клиновой пресс

Клиновой пресс содержит клин с двумя прямолинейными, наклонными, параллельными рабочими поверхностями, по которым он сопрягается с плоскими поверхностями дополнительных кулаков, в то же время клин по поверхности

62

взаимодействует с верхней частью станины. Клиновой пресс содержит также сухарь, который с одной стороны цилиндрической рабочей поверхностью сопрягается с кулачком по его цилиндрической поверхности, а с другой стороны по плоской поверхности сопрягается в Т-образном пазу с клином, а через него с верхней частью станины.

Дополнительные кулаки с плоской поверхностью и кулачок с цилиндрической поверхностью имеют общую ось, вокруг которой они могут проворачиваться, в то же время кулаки имеют цилиндрические поверхности, которые шарнирно сопряжены по общей цилиндрической поверхности с ползуном, тяги соединяют ось с пальцем, жестко закрепленным на сухаре и проходящем сквозь пазы в клине. В этих пазах расположен упор, имеющий регулировочный винт для наладки работы механизма во избежание его заклинивания.

Ввинтовом прессе (рис.19) используется кинетическая энергия, которая появляется от движения рабочих масс, что передается в результате работы винтового механизма.

Воснове этот пресс представляет собой штамповочнокузнечную машину, которая обладает квазиударным действием. Для того чтобы задействовать винтовые прессы, применяются передаточные механизмы и двигателя, которые используют электрическую энергию.

Передаточные механизмы в этом прессе используются следующих типов:

1. механический;

2. электрический;

3. гидравлический;

4. пневматический.

Основным преимуществом этого пресса является то, что привод во время рабочего хода не воздействует на рабочие массы. В этом случае гарантируется кинетическое произвольное движение рабочих масс.

Винтовые пресса сегодня можно применить для обработки большого количества материалов:

1. металл;

63

2.пластмасса;

3.резина;

4.пищевые продукты.

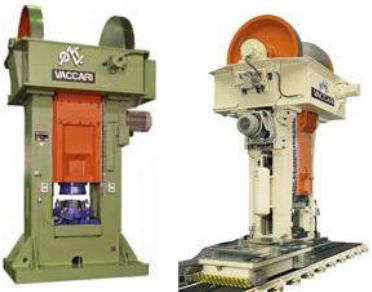

Рис. 19. Винтовой пресс

Отдельный класс технологического оборудования составляют кривошипные механические прессы. Кривошипный пресс - машина с кривошипно-шатунным механизмом, предназначенная для штамповки различных деталей.

Рабочей частью (инструментом) пресса является штамп, неподвижную часть которого крепят к столу, подвижную — к ползуну пресса. Ползун перемещается криво- шипно-шатунным механизмом. За один оборот кривошипа шатун совершает полный ход, во время которого при движении ползуна вперёд происходит штамповка. Усилие пресса создаётся за счёт крутящего момента, передаваемого кривошипному валу электроприводом. Привод состоит из электродвигателя, маховика, муфты включения, тормоза и пони-
