жающей зубчатой передачи, от которой вращение передаётся кривошипному валу. Электродвигатель вращает маховик, за счёт силы инерции которого на кривошипном валу возникает крутящий момент. Пресс может работать в режиме одиночных ходов, т. е. с выключением муфты после каждого полного хода, или в автоматическом режиме, когда муфта включена постоянно. Кривошипные прессы различных конструкций используют для объёмной и листовой штамповки.

Кривошипные горячештамповочные прес-

сы (КГШП) предназначаются для выполнения различных технологических процессов горячей штамповки из сортового металла: открытой и закрытой штамповки, горячего прессования и т.д., в условиях крупносерийного и массового производства. На рис. 20 показана типовая конструкция КГШП. К достоинствам этих прессов относится быстроходность, высокая жесткость конструкции, сравнительно небольшие размеры штампового пространства. Большое число ходов пресса обусловлено необходимостью уменьшения продолжительности контакта штампа с заготовкой при обработке горячего металла.

Главными особенностями КГШП состоят в следую-

щем:

1.жесткая конструкция главных узлов и пресса в целом, что вызвано необходимостью резко уменьшить величину упругой деформации деталей пресса в целях повышения точности штамповки;

2.жесткая конструкция главных узлов и пресса в целом, что вызвано необходимостью резко уменьшить величину упругой деформации деталей пресса в целях повышения точности штамповки;

3.усиленные направляющие ползуна, что вызвано необходимостью уменьшения величин перекосов ползуна при внецентренной нагрузке;

4.увеличенное число ходов ползуна, что обусловлено необходимостью уменьшения продолжительности контакта штампа с заготовкой при обработке горячего металла.

65

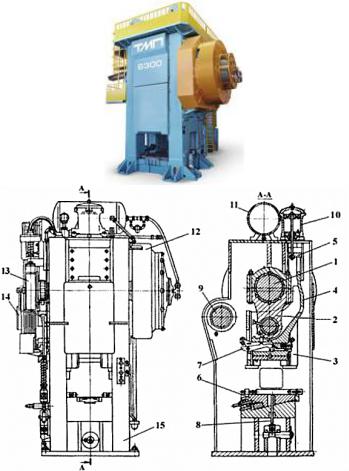

Рис. 20. Кривошипный-горячештамповочный пресс:

1 – главный эксцентриковый вал; 2 – шатун; 3 – ползун; 4 – хобот ползуна; 5 – дополнительные направляющие ползуна; 6 – клиновой стол; 7 – механизм верхнего выталкивателя; 8 – механизм нижнего выталкивателя; 9 – приводной вал; 10 – уравновешиватель ползуна; 11 – ресивер; 12 – пневмофрикционная муфта включения;

13 – пневмофрикционный тормоз;14 – маховик;15 – станина

66

Неподвижная часть штампа крепится на клиновом столе пресса. Такая конструкция стола пресса предназначена для расклинивания главного механизма в случае заклинивания, а также для регулировки закрытой высоты штампового пространства при наладке штампов.

Вторая часть штампа крепится к ползуну с помощью сменной подштамповой плиты. Ползун имеет направляющие поверхности, образованные на его боковых поверхностях (количество направляющих поверхностей может быть различным, чаще всего 4).

Механическими листоштамповочными (рис. 21) на-

зываются прессы с механической передачей, на которых обрабатывают листовой и полосовой материалы. Усилие создается кривошипно-шатунным или фрикционно-винтовым механизмом. Механические листоштамповочные прессы благодаря своим высоким эксплуатационным качествам, экономичности и простоте управления нашли широкое применение.

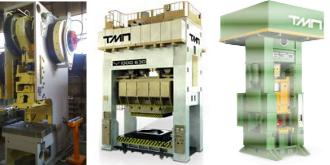

Рис. 21. Пресс кривошипный листоштамповочный

Механические листоштамповочные прессы различаются по типовым, конструктивным признакам и развиваемому усилию. Механические листоштамповочные прессы различаются по типовым, конструктивным признакам и разви-

67

ваемому усилию. Большинство механических прессов изготавливается с кривошипно-шатунным механизмом, с усилием на ползуне от 4,9 кН до 49,0 МН (от 0,5 до 5000 тс) и более. Эти прессы называют кривошипными. По способу действия ползунов механические прессы изготовляют простого, двойного, тройного действия и коленно-рычажные чеканочные.

Вопросы для самоподготовки

1.Какое оборудование используется на заготовительных участках кузнечно-штамповочных производств?

2.Для чего используются штамповочные молоты?

3.Для осуществления каких процессов применяются механические прессы в обработке металлов давлением?

4.Для чего используются кривошипные горячештамповочные прессы?

5.Для осуществления каких процессов используются механические листоштамповочные прессы?

68

ЛЕКЦИЯ № 6

ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ ОБРАБОТКИ МЕТАЛЛОВ ДАВЛЕНИЕМ И КУЗНЕЧНОШТАМПОВОЧНЫХ МАШИН

Теоретические вопросы:

6.1. Особенности конструкции и виды штамповочных блоков

6.1. Особенности конструкции и виды штамповочных блоков

При всем разнообразии типов штампов большинство из них имеют некоторое количество однотипных деталей, сходных по назначению и конструкции. Для упрощения проектирования, изготовления, эксплуатации и ремонта штамповой оснастки однотипные узлы и детали нормализованы.

Нормализация сокращает номенклатуру быстроизнашивающихся деталей штампов, расширяет возможность взаимозаменяемости деталей, снижает потребность в штампах, повышает надежность их работы, сокращает расходы на штамповую оснастку и ускоряет ее изготовление и ремонт.

Разработка комплекса нормалей машиностроения на штамповую оснастку позволила резко сократить номенклатуру узлов и деталей штампов и изготовлять штампы, в которых до 80% деталей нормализовано.

Ниже рассматриваются наиболее широко применяемые типы узлов и деталей штампов для холодной штамповки из числа предусмотренных нормалями машиностроения.
