Материал: 2446
С |
|
и |
|
бА |
|
Рис.128. |
|

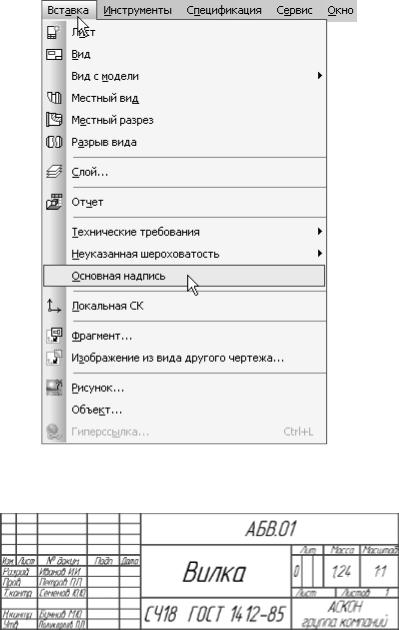

Заполните штамп (рис. 129) [1]. |
|
Д |
|
Рис.129. |
И |
|
|
После заполнения штампа нажмите кнопку Создать объект. Нажмите кнопку Перестроить на панели Вид. Нажмите кнопку Со-
хранить на панели Стандартная.
Контрольные вопросы
1.Каким образом осуществляется построение видов трехмерного объекта?
2.Каким образом оформляется чертеж детали?
3.Как добавить на чертеж технические требования?
56
Лабораторная работа №3
Создание деталей операцией вращения и кинематической операцией
С |
|
|
|
|

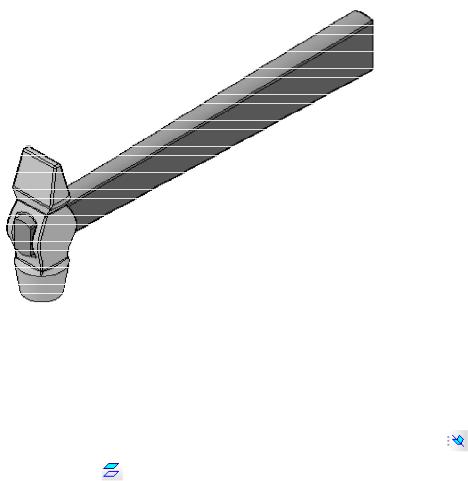

Рассмотрим построение модели молотка, представленного на |
||
рис. 130 [6]. |
|
|
|
и |
|
||
|
бА |
|
|
|
|
Рис.130. |
|
|
|
Д |
|
|
Построение вспомогательных плоскостей |
||
|
Создайте файл Деталь. Выберите в дереве модели Плоскость |
||
ZY. |
Выберите |
команду Вспомогательная |
геометрия |
|
|
И |
|
Смещенная плоскость . Выберите Прямое направление, рас-
стояние 14 мм, в итоге постоим плоскость 1.
Для построения плоскости 2 укажите Плоскость ZY, выбери-
те Обратное направление, расстояние 14 мм.
Плоскость 3 – укажите плоскость 2, Обратное направление, расстояние 5 мм.
Плоскость 4 – укажите плоскость 3, Обратное направление, расстояние 20 мм.
Плоскость 5 – укажите плоскость 1, Прямое направление, расстояние 5 мм.
57
Плоскость 6 – укажите плоскость 5, Прямое направление, расстояние 16 мм.

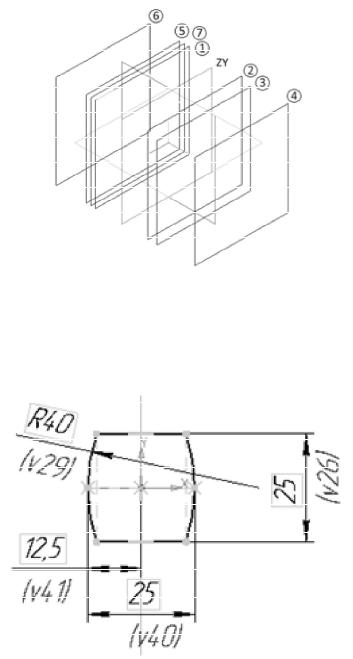

Плоскость 7 – укажите плоскость 1, Прямое направление, рас-
стояние 2,5 мм (рис. 131) [6]. Си Рис.131.
Построение молотка
Выберите Плоскость ZY, войдите в режим создания эскиза, по-
стройте эскиз согласно рис. 132 [6]. |
|
бА |
|
Д |
|
Рис.132. |
И |
|
|

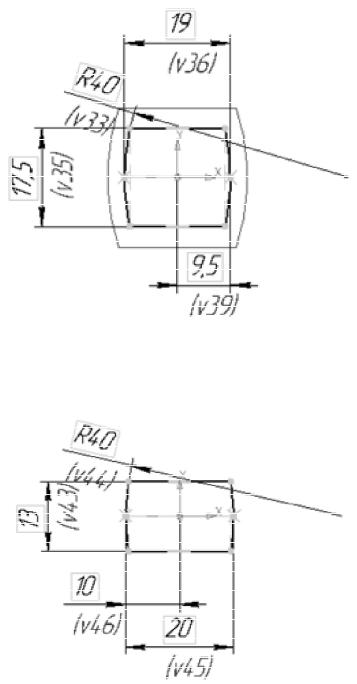

Выберите плоскость 1, войдите в режим создания эскиза, постройте эскиз согласно рис. 133.
58
С |
|
|
и |
|
|
бА |
||
|
Рис.133. |
|
Выбер те плоскость 2, войдите в режим создания эскиза, по- |
||
стройте эск з согласно рис. 134 [6]. |
|
|
|
Д |
|
|
Рис.134. |
|

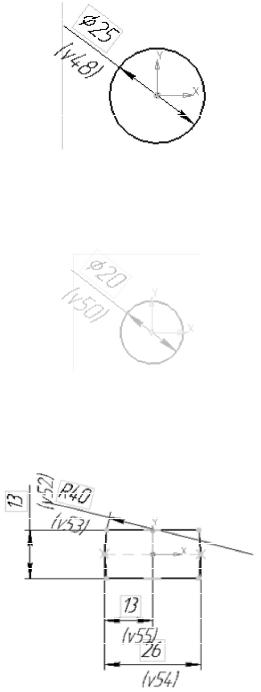

Выберите плоскость 5, войдите в режим создания эскиза, по- |
||
стройте эскиз согласно рис. 135 [6]. |
И |
|
59
С |
Рис.135. |
|
|
|
|
Выбер те плоскость 6, войдите в режим создания эскиза, по- |
||
рис |
|
|
стройте эск з согласно |
. 136. |
|
бА |
||
|
Рис.136. |
|
Выберите плоскость 3, войдите в режим создания эскиза, по- |
||
стройте эскиз согласно рис. 137 [6]. |
|
|
|
Д |
|
|
Рис.137. |
И |
|
|
|
Выберите плоскость 4, войдите в режим создания эскиза, постройте эскиз согласно рис. 138 [6].
60
