Рис.138.

С

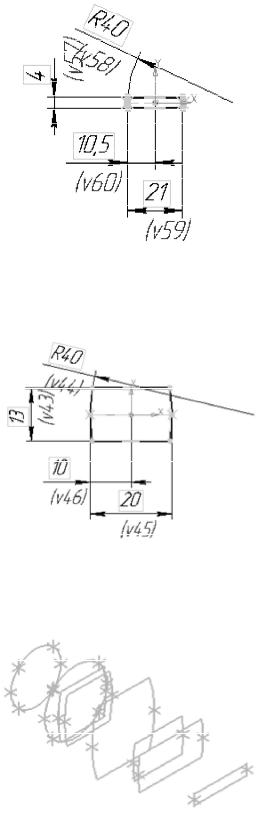

Выбер те плоскость 7, войдите в режим создания эскиза, по-

бА

стройте эск з согласно

. 139 [6].

Д

Рис.139.

В результате получим 8 эскизов, расположенных в различных

плоскостях (рис. 140).

И

Рис.140.

довательно эскизы 4, 5. Завершите команду (рис. 142) [6].

бА

Д

Рис.142.

И

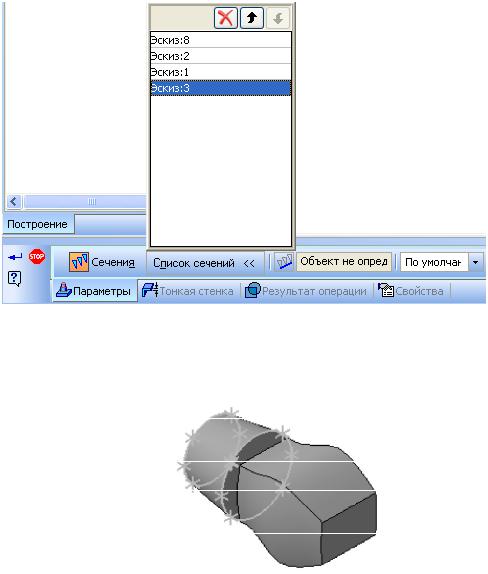

Выбер те команду Операция по сечениям. Укажите последова-

Стельно эск зы 4, 8. Завершите команду. Вызовите еще раз эту коман-

ду выбер те эск зы 6, 3. Завершите команду (рис. 144) [6].

и

Рис.144.

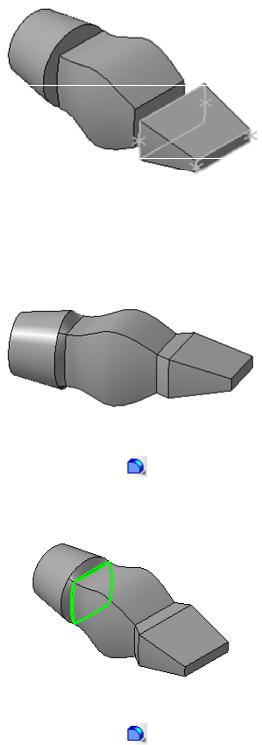

Выберите команду Скругление

. Укажите выделенные на ри-

сунке ребра сопряжения. Задайте величину радиуса 1 мм. Завершите

команду (рис. 145) [6].

бА

Д

Рис.145.

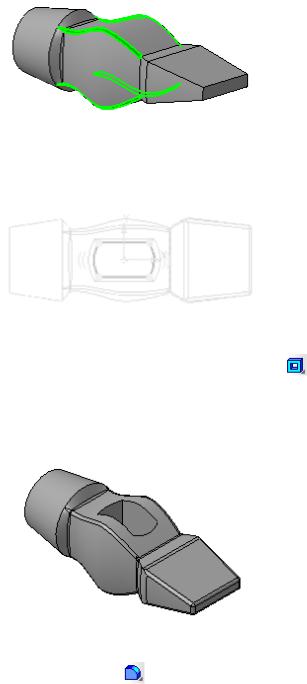

Выберите команду Скругление

. Укажите выделенные на ри-

С

Рис.146.

Выберите Плоскость ZX, войдите в режим создания эскиза, по-

стройте эск з согласно рис. 147 [6].

и

Выберите

Рис.147.

Выбер те команду Вырезать

выдавливанием . Укажите

только что построенный эскиз.

Два направления и Через

А

все. Задайте дважды Уклон наружу,

равный 2°. Завершите команду

(рис. 148) [6].

Д

Рис.148.

И

Выберите команду Скругление

. Укажите с двух сторон ребра

С

Рис.149.

сборки

Выберите

команду Редактирование

оздайте файл

Сборка.

Добав ть

из

файла

, укажите файл Молоток и

пр вязкой в начале координат [6].

вставьте с

бА

Построение ручки

Выбер те в дереве модели Плоскость ZX. Выберите коман-

ду Вспомогательная

геометрия

Смещенная

плоскость .

Выберите Прямое направление,

расстояние 12,5 мм, в итоге постро-

им плоскость 1 (рис. 150) [6].

Д

Рис.150.

И

Выделите плоскость

1,

выберите

ма

Создать деталь

, задайте имя файла Ручка, програм-

сборки

автоматически войдет в режим создания эскиза новой детали. Вы-

берите команду Спроецировать объект

. Укажите ребра отверстия

под ручку (рис. 151) [6].
