Материал: Бактериофаги
11

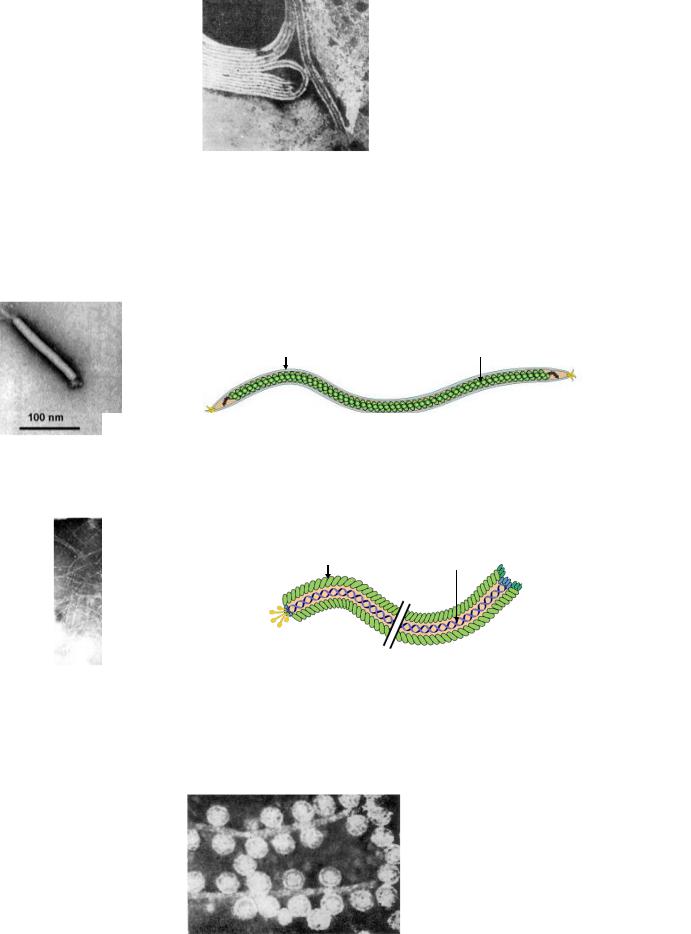

Рисунок 10 - Бактериофаги первого морфологического типа. Электронная микроскопия.
Фагами первого морфологического типа являются представители семейств
Lipothrixviridae и Inoviridae (рисунки 11 и 12).
Капсид |
ДНК |
Рисунок 11 - Электронная микрофотография и схема строения фагов семейства
Lipothrixviridae.
Капсид |
ДНК |
Рисунок 12 - Электронная микрофотография и схема строения фагов семейства
Inoviridae.
Бактериофаги второго морфологического типа состоят из одной головки без отростка (рисунок 13).
Рисунок 13 - Бактериофаги второго морфологического типа. Электронная микроскопия.
12

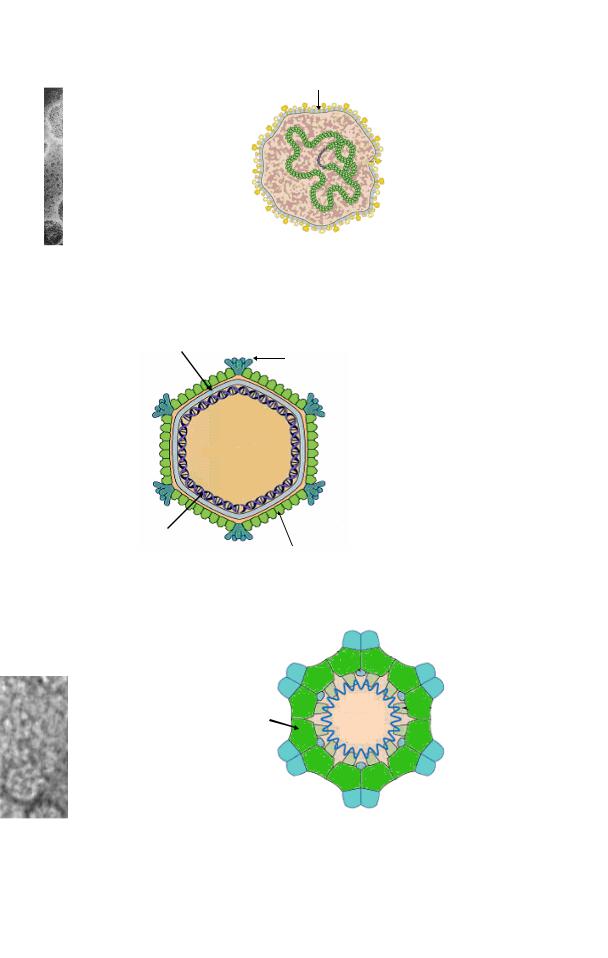

Бактериофаги, не имеющие хвостового отростка, относятся к семействам
Plasmaviridae, Corticoviridae и Microviridae (рисунки 14-16).
Капсид
ДНК
Рисунок 14 - Электронная микрофотография и схема строения фагов семейства Plasmaviridae.
Фосфолипидный |
|
бислой |
Белок шипов Р2 |
|
ДНК
Белок капсида Р1
Рисунок 15 - Строение фагов семейства Corticoviridae.
ДНК
Капсид
Рисунок 16 - Электронная микрофотография и схема строения фагов семейства Microviridae.
Бактериофаги третьего морфологического типа имеют головку и небольшие выступы или аналоги отростка (рисунок 17).
13

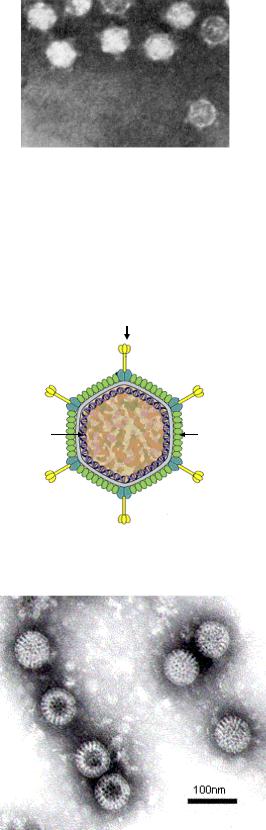

Рисунок 17 - Бактериофаги третьего морфологического типа. Электронная микроскопия.
Выступы и аналоги отростка отмечаются у представителей семейств
Tectiviridae, Cystoviridae и Leviviridae (рисунки 18-21).
Шипы
ДНК |
Капсид |
Рисунок 18 - Строение фагов семейства Tectiviridae.
Рисунок 19 - Электронная микрофотография бактериофагов семейства Cystoviridae.
14
Белок внешнего
Белок внешнего капсида Р4 Белок оболочки Р6 капсида Р8
Белок оболочки Р3
Сегментированная
РНК
Суперкапсид
Литический фермент Р5
Белок внутреннего |
Полимераза Р2 |
|
|
капсида Р1 |
|

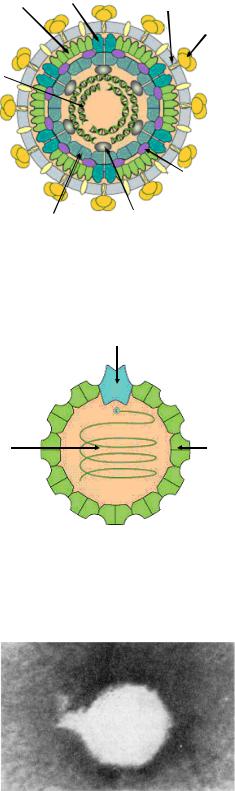

Рисунок 20 - Схема строения фагов семейства Cystoviridae.
А-белок
+РНК |
СР-белок |
Рисунок 21 – Строение фагов семейства Leviviridae.
Бактериофаги четвертого морфологического типа содержат головку и короткий отросток (рисунок 22).
Рисунок 22 - Бактериофаги четвертого морфологического типа. Электронная микроскопия.

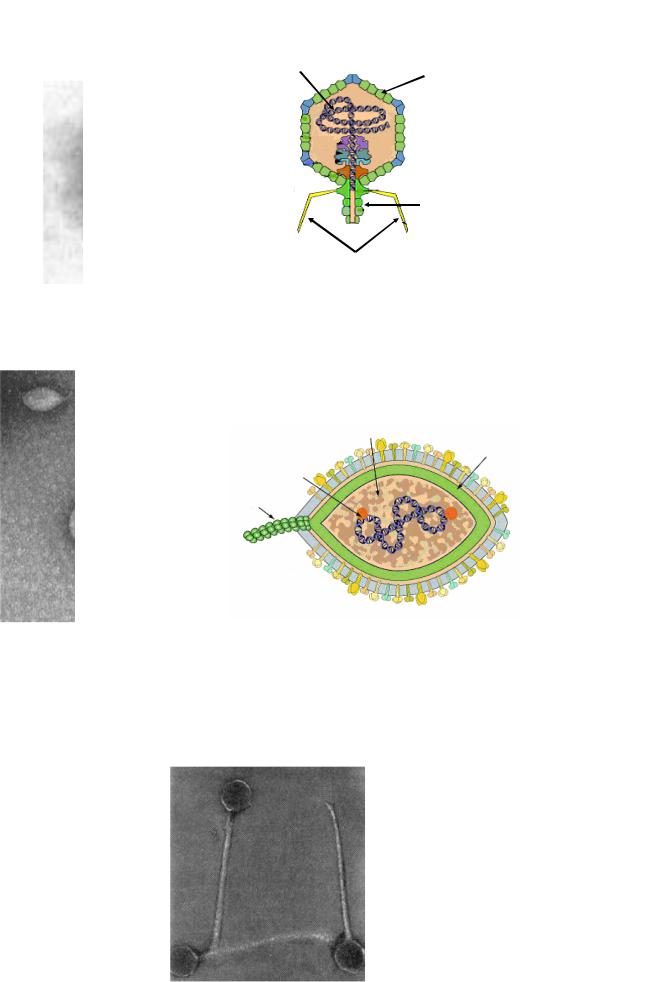

К бактериофагам четвертого морфологического типа относятся представители семейства Podoviridae и Fuselloviridae (рисунки 23 и 24).
15
ДНК |
Капсид |
|
Хвост
Фибриллы
Рисунок 23 - Электронная микрофотография и схема строения фагов семейства Podoviridae.
ДНК
Капсид
Интеграза
Хвост
Рисунок 24 – Электронная микрофотография и схема строения фагов семейства Fuselloviridae.
Бактериофаги пятого морфологического типа состоят из головки и длинного отростка, чехол которого не способен сокращаться (рисунок 25).
Рисунок 25 - Бактериофаги пятого морфологического типа. Электронная микроскопия.
