Рис. 3.11
Данный ЦАП относится типа «код - напряжение». Выходное напряжение ЦАП можно определить по формуле (). При
U1=U2=U3=U4=Uвых получим Uвых=15/16Uвх.

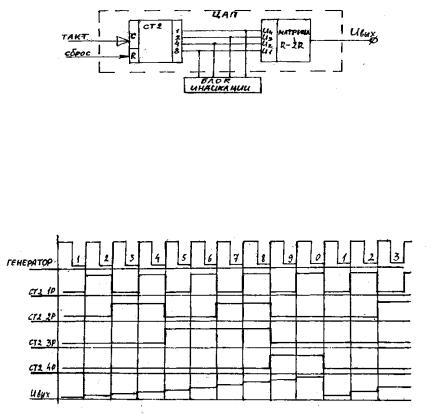

Используя данный ЦАП, можно построить генераторы ступенчатого напряжения, подав на тактовый вход счетчика СТ2 последовательность прямоугольных импульсов. Работу ЦАП можно представить в виде временной диаграммы (рис. 3.114).
Рис. 3.114

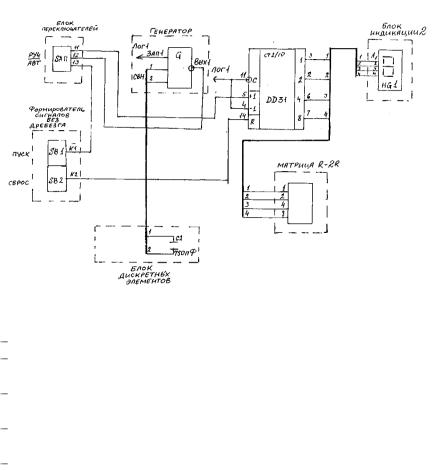

Принципиальная схема ЦАП приведена на рис. 3.115.
131
Рис. 3.115
В схему входят:
генератор прямоугольных импульсов (G);
преобразователь «код-напряжение» на 4-х разрядном счетчике DDЗ1 и резисторной матрице «R – 2R»;
семисегментный светодиодный индикатор HG1, находящийся на блоке индикации 2;
кнопки SB1 и SB2, расположенные на блоке формирователей сигналов без дребезга;
тумблер SA11, установленный на блоке переключателей и осуществляющий переключение режима работы (РУЧ/АВТ).
ЦАП может работать в двух режимах: ручном и автоматическом. В ручном режиме при нажатии кнопки SB1 на контакте К1 формируется отрицательный перепад, поступающий через SA11 на вход «+1» DDЗ1.
В автоматическом режиме прямоугольные импульсы с выхода генератора G через SA11 поступают на вход «+1» счетчика DDЗ1. При нажатии кнопки SB2 на контакте К2 формируется положительный перепад, по которому осуществляется установка счетчика DDЗ1 в нулевое состояние.
132
Рис. 3.118

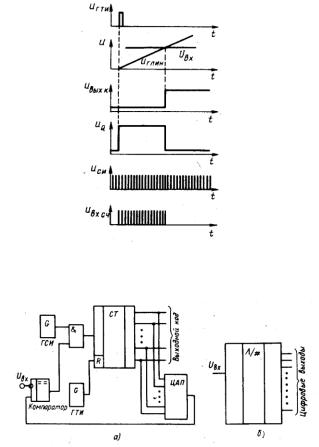

Условное изображение АЦП приведено на рис. 3.119.
Рис. 3.119
К основным параметрам ЦАП и АЦП следует отнести максимальное напряжение Umax (выходное для ЦАП и входное для АЦП), число разрядов кода n, разрешающую способность и погрешность преобразования.
3.10.8 Полупроводниковые запоминающие устройства
Запоминающие устройства (ЗУ) предназначены для хранения информации, выраженной двоичными числами. Такая информация заносится (записывается) в ЗУ и в нужные моменты из него выбирается (считывается).
