Методика нанесения всех этих обозначений практически одинакова и может быть рассмотрена на примере (рис.

4.14).

0,32

Рис. 4.14. Простановка обозначения шероховатости

Последовательность нанесения обозначения шероховатости может быть такой:

1.включить инструмент «Шероховатость» на панели «Размеры и технологические обозначения»;

2.выбрать в строке параметров внешний вид значка шероховатости (без указания вида обработки, с удалением слоя материала, или без удаления слоя материала );

3.щелчком мыши указать поверхность детали, на которой необходимо обозначить величину шероховатости;

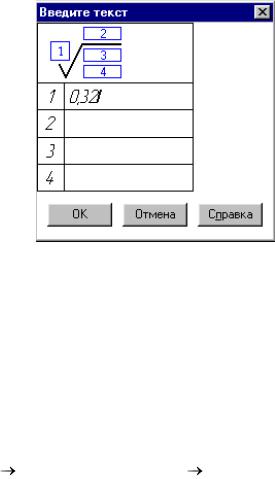

4.щелчком мыши в поле «Ввод текста» в строке параметров объекта вызвать на экран окно ввода текста

и ввести необходимые текстовые надписи в соответствующие поля.

5.выбрать точную позицию надписи на чертеже и зафиксировать еѐ.

4.4.1. Ввод неуказанной шероховатости

Особенностью ввода этого вида шероховатости является необходимость воспользоваться командой главного меню системы

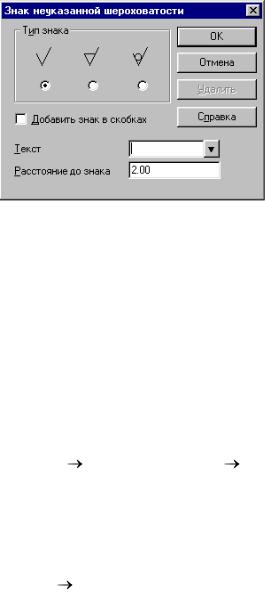

Появляется окно ввода параметров и надписей шероховатости.

Пользоваться для ввода текста здесь желательно стандартным списком, в котором кроме обозначений

содержатся еще и рекомендуемые ЕСКД значения величин шероховатости.

По умолчанию знак неуказанной шероховатости размещается в правом верхнем углу листа на расстоянии 7 мм от верхней линии рамки и 8 мм от правой линии рамки. Если требуется разместить знак в другом месте листа, можно воспользоваться командой

Для редактирования обозначения неуказанной шероховатости следует дважды щелкнуть на нем левой кнопкой мыши.

Для удаления знака служит команда

4.5. Заполнение углового штампа

Для первоначального ввода информации в угловой штамп или для редактирования записей в нем служит одна и та же команда:

Завершив ввод или редактирование информации в угловом штампе, нужно нажать кнопку «Создать объект».

4.6. Ввод текста технических требований

Первоначальный ввод информации в текст технических требований, а также последующее редактирование их осуществляется по команде:

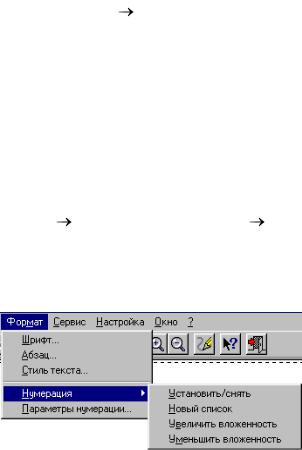

При этом в главном меню КОМПАС-ГРАФИК, в опции «Формат», доступны следующие средства корректировки параметров текстового документа:

Методика использования этих средств почти не отличается от аналогичных приемов, применяемых в обычных текстовых редакторах типа Microsoft Word.

Для сохранения созданного текста технических требований служат команды

Первой команде соответствует еще и кнопка в панели инструментов.

Операция «Сохранить в лист» сохраняет текст технических требований в листе чертежа, но не сохраняет сам чертеж в виде файла, а операция «Сохранить с листом в файл» сохраняет в файле все объекты чертежа.

Кнопка «Завершить редактирование текста» позволяет завершить работу с техническими требованиями, в том числе и без сохранения внесенных изменений.
