5.Далее следует настроить вывод квалитетов и отклонений. Для этого вновь щелкнуть правой клавишей мыши по чертежу и выбрать в меню пункт

Текст надписи Появляется окно параметров размерной надписи

(рис. 4.7).

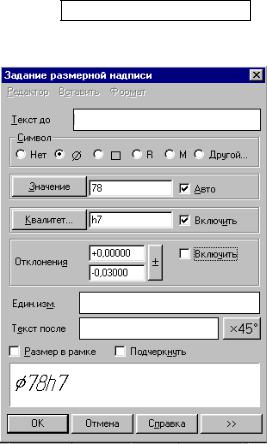

Рис. 4.7. Настройка параметров надписи

В разделе «Отклонения» можно снять метку «Включить», удалив тем самым из размерной надписи отклонения размеров. Метку в разделе «Квалитет» следует оставить, но, как видно из рис. 4.7, необходимо изменить систему вала на систему отверстия. Для этого нажать кнопку «Квалитет». Появляется

окно «Выбор квалитета» (рис. 4.8). Здесь необходимо в графе «Показать квалитеты для» установить метку на «отверстия» и в разделе «Предпочтительные» выбрать H7. Завершить настройку квалитетов нажатием кнопки «OK»

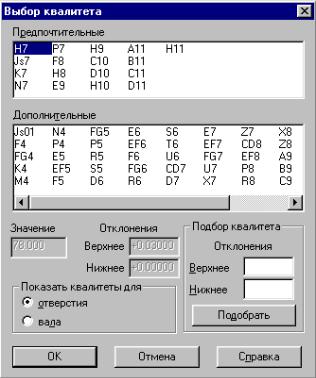

Рис. 4.8. Настройка параметров квалитета 6. щелчком мыши зафиксировать размер.

4.3.3. Ввод диаметра вала

В отличие от предыдущего варианта ввода диаметров, когда системе заранее, по внешнему виду объекта, был известен его тип и, следовательно, мог быть использован

только вполне определенный тип размера, часто встречаются случаи, когда диаметр приходится проставлять как линейный размер, дооформляя его необходимыми надписями. Пример такой простановки размера приведен на рис. 4.9.

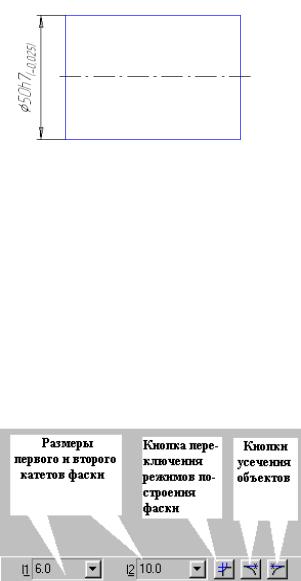

Рис. 4.9. Ввод диаметра вала.

Прежде чем зафиксировать размер такого типа необходимо в окне «Задание размерной надписи» (см. рис. 4.7) вручную переставить метку раздела «Текст до» напротив символа диаметра. По умолчанию система выставляет эту метку в положение «Нет», что означает отсутствие символов.

4.3.4. Построение фасок

КОМПАС-ГРАФИК позволяет строить фаски по катету и углу или по двум катетам. Кнопки для переключения режимов построения фасок появляются в строке параметров объекта после нажатия на кнопку «Фаска» в панели кнопок

(Рис. 4.10).

Рис. 4.10. Задание параметров фаски

На рис. 4.10 показана ситуация построения фаски по двум катетам.

Чтобы включить режим построения по катету и углу достаточно нажать на кнопку переключения режимов. Кнопки усечения объектов служат для отключения или включения режима усечения объекта. При построении фасок на валах нужен режим усечения сторон объекта, а для построения фаски у отверстия для одной из сторон усечение отменяется. На рис. 4.11 показаны варианты построения фасок с усечением сторон (а) и без усечения (б).

Рис. 4.11. Варианты построения фасок Особенностями построения фасок по сравнению с

иными объектами КОМПАС-ГРАФИК являются:

1.необходимость соблюдать последовательность указания величины катета и угла в соответствии с номерами поверхностей объекта (например, торца и цилиндрической образующей вала). При несоблюдении нужной последовательности фаска будет построена неправильно;

2.необходимость выбирать ловушкой курсора точку объекта, расположенную как можно ближе к той его стороне, на которой строится фаска;

3.необходимость достраивать линию фаски на видах объекта с использованием инструмента «Ввод отрезка».

4.3.5. Нанесение штриховки

Команда «Штриховка» позволяет заштриховать одну или несколько областей в текущем виде чертежа или фрагменте.

Для вызова команды следует нажать кнопку «Штри-

ховка» на панели «Геометрические построения».

Если перед запуском команды были выделены какиелибо объекты, на экране появляется диалог с запросом, нужно ли использовать эти объекты как границы штриховки. Для подтверждения достаточно нажать кнопку «Да». Появляется фантом штриховки. Если штриховка создана правильно, для

ее фиксации следует нажать кнопку «Создать объект». Далее можно перейти к построению следующей штриховки. Отменить неудачно выполненную штриховку можно нажати-

ем кнопки «Прервать команду» или нажатием клавиши

<Esc>.

После вызова команды «Штриховка» на Панели специального управления отображаются несколько кнопок. Используя их, можно задавать границы штриховки различными способами.

Кнопка «Ручное рисование границ»

Кнопка «Обход границы по стрелке»

По умолчанию (если не была нажата какая-либо из этих кнопок) ожидается ввод точки для автоматического оп-
