Лабораторная работа № 4
ИССЛЕДОВАНИЕ УСТОЙЧИВОСТИ, КАЧЕСТВА И ТОЧНОСТИ ЛИНЕЙНЫХ СИСТЕМ С ОБРАТНОЙ СВЯЗЬЮ
Цель работы – научиться экспериментально определять запасы устойчивости в соответствии с критерием Найквиста и получать их связь с показателями качества и точностью регулирования, используя метод корневого годографа.
Определение устойчивости линейной системы связано с характером свободного движения по траектории в пространстве переменных состояния относительно положения равновесия в нуле. В том случае, если траектории с течением времени стремятся к нулю, то положение равновесия и, следовательно, линейная система называются асимптотически устойчивыми.
Когда траектория все время остается в некоторой ограниченной области положения равновесия, то оно и система называются устойчивыми.
Если же с течением времени траектории удаляются от начала координат, то положение равновесия и система называются неустойчивыми.
Примеры свободного движения на фазовой плоскости в системе второго порядка были рассмотрены в предыдущей работе и соответствующим образом характеризуют устойчивость системы. Для линейной системы это движение тесно связано с расположением корней характеристического уравнения на комплексной плоскости.
Если все корни характеристического уравнения расположены в левой полуплоскости (Reλi < 0), то система будет асимптотически устойчивой. Когда есть хотя бы один корень, находящийся в правой полуплоскости (Reλi > 0), система станет неустойчивой. В том случае, если среди корней, расположенных в левой полуплоскости, есть находящиеся на мнимой оси (Reλi ≤ 0), то система оказывается на
границе области устойчивости и свободное движение в ней может быть как устойчивым, так и неустойчивым.
Однако при исследовании устойчивости линейных систем не обязательно решать уравнения состояния или отыскивать корни ха-
56
рактеристического уравнения, а можно воспользоваться частотным критерием устойчивости Найквиста, которому и уделяется внимание в данной работе. Этот критерий позволяет судить об устойчивости замкнутой системы по ее частотным характеристикам в разомкнутом состоянии.
Существуют две формулировки критерия Найквиста:
1) для системы, устойчивой в разомкнутом состоянии, замкнутая система будет тоже устойчивой, если годограф передаточной функции разомкнутой системы W ( jω) не охватывает точку –1 на
комплексной плоскости при изменении частоты 0 ≤ω < ∞ ; 2) для системы, неустойчивой в разомкнутом состоянии, замк-
нутая система будет устойчивой, если годограф передаточной функции разомкнутой системы W ( jω) охватывает точку –1 на
комплексной плоскости в положительном направлении m2р раз при
изменении частоты 0 ≤ω < ∞ , где mр – число корней характеристического уравнения разомкнутой системы в правой полуплоскости.
По годографу или соответствующим ЛАФЧХ разомкнутой системы вводится количественная мера устойчивости в виде запасов устойчивости по фазе и модулю. Запас по фазе γc определяют на
частоте среза ωс системы, когда амплитуды входного и выходного сигналов равны, а запас по модулю Hm на частоте ωπ , где фазовая
частотная характеристика равна ±180°.
Приняты нормативные значения запасов устойчивости, с помощью которых образуется запретная зона на комплексной плоскости вокруг критической точки –1, куда не должен попадать годограф передаточной функции разомкнутой системы.
Анализ замкнутой системы, устойчивой
вразомкнутом состоянии
Вкачестве примера рассмотрим систему, представленную на рис. 4.1.
Передаточная функция разомкнутой системы состоит из трех устойчивых апериодических звеньев, содержащих две заданные по-
стоянные времени T1 >T2 и варьируемый коэффициент усиления K. В работе требуется с помощью моделирования исследовать устой-
57
чивость замкнутой системы, экспериментально определяя запасы устойчивости по фазе и модулю в зависимости от коэффициента усиления.
K
(T1s +1)(T2 s +1)2
Рис. 4.1
Каждому фиксированному значению K из области устойчивости будут соответствовать запасы устойчивости по фазе и модулю, связанные с показателями качества замкнутой системы, и точность отработки входного ступенчатого сигнала.

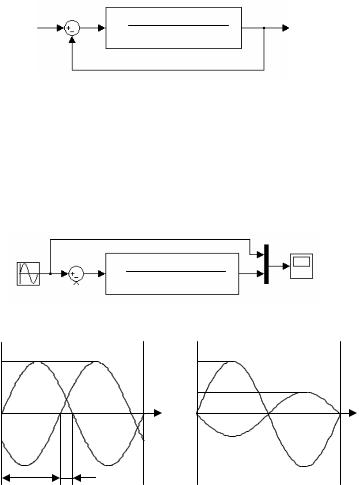

На рис. 4.2, а показана схема проведения эксперимента по определению запасов устойчивости, а на рис. 4.2, б, в осциллограммы, по которым измеряют запасы устойчивости по фазе и модулю.
K
(T1s +1)(T2 s +1)2
а)
ω =ωс |
ω =ωπ |
Aвх=Aвых |
Aвх |
|
Aвых |
ωt |
ωt |
θ(ωс ) γс |
|
б) |
в) |
Рис. 4.2
58
|
Из |
рис. 4.2, б следует, что |
|
запас по |
фазе |
вычисляют как |
|||
γс |
=π −θ(ωс ), |
а с помощью рис. 4.2, |
в находим запас по модулю |
||||||
Hm =1− |
Aвых |
или логарифмический запас устойчивости по модулю |
|||||||
|
|
Aвх |
|
|
|
|
|
|
|
L |
= −20lg Aвых . |
|
|
|
|
|
|
||
m |
|
Aвх |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|

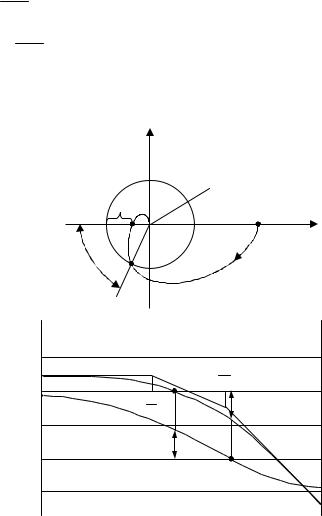

Соответствующие запасы устойчивости показаны на годографе |
||||||||
передаточной функции разомкнутой системы и ее ЛАФЧХ, пред- |
|||||||||
ставленных на рис. 4.3, а, б. |
|
|
|
|
|
|
|||
|
|
|
Im |
|
|
пл. W ( jω) |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
ω →∞ |
|
|
|
|
а) |
|
Hm |
|
|
|
ω = 0 |
|
|
|
|
-1 ωπ |
|
|
|
|
|||
|
|
|
|
|
1 |
K |
|
Re |
|
|
|
|
ωс |
|
|
|
|
|
|
|
|
|
γс |
|
|
|
|
|
|
|
|
L, дБ |
|
|
|
|
|
θ, град |
|
|
|
20 |
|
|
1 |
|
|
90 |
|
|
|
|
|
-20 |
ωπ |
|
|
||
|
|
0 |
|
T2 |
|
0 |
|||
|
|
1 ω |
с |
|
Lm |
|
|||
|
б) |
|
T1 |
|
|
|
-90 |
||
|
-20 |
|
|
|
|
|
|||
|
|
|
|
|
|
|
|||
|
|
|
γс |
|
|
-60 |
-180 |
||
|
|
-40 |
|
|
|
|
|||
|
|
|
|
|
|
|
|||
|
|
-60 |
|
|
|
|
|
-270 |
|
|
|
|
Рис. 4.3 |
|
|
|
|
||
|
Из рисунков видно, что с ростом коэффициента усиления K |
||||||||
увеличивается частота среза и запасы устойчивости уменьшаются. |
|||||||||
59
Для предельного значения коэффициента усиления Kпр запасы устойчивости становятся нулевыми, а это означает, что система оказывается на границе области устойчивости, поскольку годограф W ( jω) проходит через точку -1 на частоте ωс =ωπ .
Дальнейшее увеличение коэффициента усиления K > Kпр приводит к неустойчивости замкнутой системы, так как годограф W ( jω)
будет охватывать точку -1.
Установим связь запасов устойчивости с показателями качества регулирования при изменении коэффициента усиления K разомкнутой системы с помощью метода корневого годографа. Траектории корней характеристического уравнения замкнутой системы при изменении 0 ≤ K < ∞ показаны на рис. 4.4.
|
|
|
Im |
K6 |
||
пл. s |
|
|
|
|
|
|
|
|
K4 |
|
|
K5 = Kпр |
|
|
|
|
|
|
||
|
|
K3 |
|
|
|
|
K6 K5 K4 K3 K2 K1 |
|
K1 K2 |
K1 |
|
|
|
− |
1 |
|
− |
1 |
Re |
|
T |
T |
|
||||
|
|
|
||||
|
2 |
|
|
1 |
|
|
Рис. 4.4
На траекториях отмечены различные расположения корней для шести возрастающих значений коэффициента усиления. При изменении коэффициента усиления от 0 до значения K2, когда два корня становятся кратными, имеем монотонно возрастающую переходную характеристику без перерегулирования σmax = 0 . Время регулирова-
ния tр в этом случае уменьшается, достигая наименьшего значения в точке, соответствующей K2, поскольку доминирующий корень удаляется от мнимой оси.
Однако оптимальной по быстродействию, но уже при наличии перерегулирования σmax > 0 , система будет, когда корни образуют
60
