её можно вызвать командой Вид  Панели инструментов  Диаграмма. Панель Диаграмма имеет набор пиктограмм, с помощью которых можно менять тип диаграммы, повторять шаги создания диаграммы и т.д.

Двойной щелчок на поле диаграммы делает доступным для редактирования внутренние объекты. Чтобы отметить внутренний объект, нужно щёлкнуть по нему. Щелчок правой клавишей на объекте вызывает контекстное меню для работы с этим объектом.

Данные в таблице и линии графика связаны между собой. Если изменять данные, то изменятся и линии графика, и наоборот.

Точечный тип диаграммы можно использовать для построения на плоскости графика аналитически заданной функции одной переменной. В этом случае надо сначала таблично задать функцию: например, в первом столбце задать значения аргумента, во втором – вычисленные по ним значения функции. Потом следует выделить оба столбца и вызвать

Мастера построения диаграмм.

Сортировка

Данные в таблице можно сортировать пункт меню Данные  Сортировать. Сортировку можно проводить по трём уровням (сначала данные в таблице сортируются по одному полю, затем по второму и т.д.).

Быстрый фильтр

Фильтрация записей позволяет отображать на экране для обработки только те записи, которые отвечают заданным критериям. При этом остальные строки оказываются скрытыми. Установка автофильтра осуществляется командой Данные  Фильтр  Быстрый фильтр. В результате в таблице после названия каждого столбца помещается стрелка раскрывающегося списка, с помощью которого задаются

36

критерии отбора записей. Можно задать условия в нескольких полях. Они будут работать по принципу логического И. Для одного поля можно указать два условия, соединенные как

логическим И, так и ИЛИ.

Раскрывающийся список после имени столбца выводит меню, в котором можно выбрать:

уникальное значение из предложенного списка; все - все строки таблицы; 10 первых – первые 10 строк таблицы;

Стандартный фильтр – который позволяет задать условия для поиска информации в таблице;

Пример: найти все записи, где ФИО начинается с буквы А или Л. Порядок действий: щелкнуть по стрелке раскрывающегося списка в столбце ФИО, выбрать в появившемся меню пункт Стандартный фильтр; задать в диалоговом окне в столбце условие значение Начинается с, в столбце значение - А, в столбце оператор - установить переключатель равным ИЛИ и повторить значения в строке, только для буквы Л.

3.ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

1.Запустите OO Calc.

2.Изучите интерфейс табличного процессора.

3.На первом листе книги создайте таблицу по образцу:

37

4. Создайте формулу в столбце «Цена Итого» напротив типа оборудования «Монитор 17"» по образцу:

=D2*С2

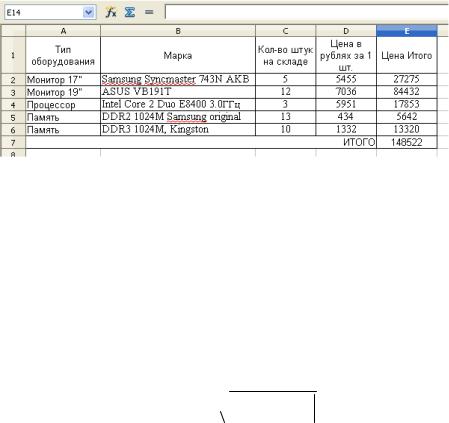

5. Создайте пересчёт для оставшихся пустых ячеек. В результате должно получиться:

6.Добавьте внизу таблицы строку «Итого» и посчитайте суммарную цену товара, находящегося на складе компании. Для этого в ячейку Е7 введите формулу:

=E2+Е3+Е4+E5+Е6

7.Объедините ячейки A7, B7, C7, D7 в одну с помощью кнопки «Объединить ячейки» на панели инструментов

«Форматирование».

8.Изучите различные функции OO Calc (Вставка  Функция).

9.Используя различные стандартные функции OO Calc посчитайте:

yx x2 sin(x)

-Для этого откройте «лист 2» книги.

-В одну ячейку введите значение переменной X, например, введите число 15

-Во вторую ячейку введите формулу, реализующую вычисление функции

38

=X*КОРЕНЬ(ABS(X*X+SIN(X))),

где вместо X укажите имя ячейки, в которую было введено число «15»

Пример выполнения результат вычисления:

10. Решите уравнение 7 x2 4 x.

- Для этого в одну из ячеек наберите формулу:

=X*X+4*X,

где вместо X укажите имя произвольной пустой ячейки.

- Выберите ячейку с формулой, и нажмите пункт главного меню Сервис  Подбор параметра. В открывшемся окне в поле «значение» введите число «7», в поле «изменяя значение ячейки» введите имя ячейки обозначенной как «Х».

11. Подведите Итоги по таблице.

-Выделите таблицу, кроме строки ИТОГО

-Выберите пункт меню Данные  Промежуточные итоги… В поле «Использовать функцию» выберите «Сумма».

Укажите Вычислить промежуточные итоги для Цена Итого. Нажмите ОК.

-Подправьте формулу расчёта в ячейке Е12, строки ИТОГО. Обратите внимание, что значение строки ИТОГО и строки Общий итог равны между собой.

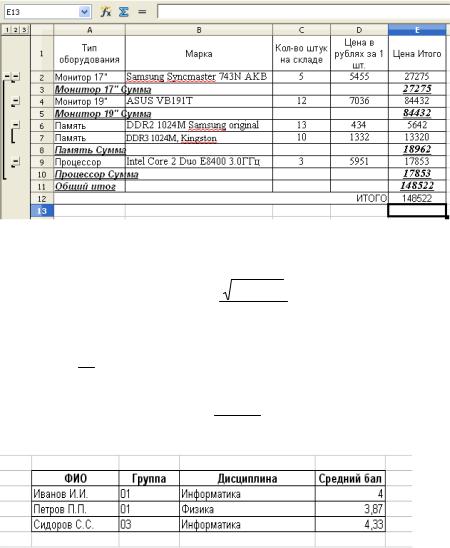

Результат действия:

39

ЗАДАНИЯ ДЛЯ ТРЕНИРОВКИ

1. Посчитайте функции, при различных значениях Х:

ln(x) e3

y

12 arcsin(x)

x 3 x3, при x 0

y x2

, при x 0

3

2. Решите уравнения:5x3 4x2 3x 3

12x x2 3

3. Создайте таблицу:

Работа с диаграммами

1. Подготовьте таблицу с данными для построения диаграмм. Для заполнения таблицы можно использовать автозаполнение. Значение y x2 .
