Материал: Лабораторный практикум по курсу «Компьютерные технологии в проектировании электротехнических комплексов». Белозоров С.А., Тикунов А.В

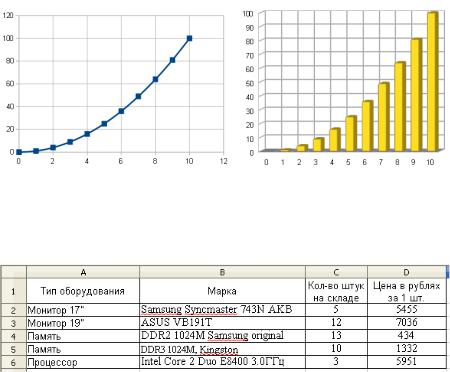

2. На базе построенной таблицы, с помощью мастера диаграмм создайте график функции y x2 , пункт меню

Вставка  Диаграмма.

-Выберите тип диаграммы – Диаграмма XY со значениями, соединёнными сглаживающими линиями (шаг 1 мастера)

-В качестве диапазона укажите всю таблицу значений (шаг 2 мастера).

-Создайте горизонтальные линии сетки (шаг 4 мастера).

-Отключите легенду на диаграмме.

-Вставьте диаграмму на текущую страницу (шаг 4).

3.Измените цвет фона диаграммы. Для этого вызовите контекстное меню «области диаграммы» и зайдите в пункт Формат области присвоения. Выберите белый цвет в палитре.

4.Создайте новую диаграмму (Вставка  Диаграмма).

-Выберите тип диаграммы – Гистограмма, укажите её свойство – трёхмерный вид. (шаг 1 мастера).

-Выберите всю таблицу с данными для построения диаграммы. Укажите свойства: Первая строка как подпись,

первый столбец как подпись. (шаг 2 мастера).

-Отключите легенду на диаграмме (шаг 4 мастера).

-Вставьте диаграмму на текущую страницу (шаг 4).

41

- Измените цвет столбцов данных. Для этого вызовите контекстное меню любого столбца диаграммы, выберите пункт «Формат рядов данных» и в палитре выберите жёлтый цвет.

5. Изучение методов сортировки и фильтров отображения данных

- Создайте на новом листе таблицу:

-Отсортируйте таблицу в порядке возрастания по колонке

«Марка». Операция производится с помощью кнопки на панели

инструментов «Стандартная» , или через пункт меню

Данные  Сортировать.

-Включите режим «Автофильтр» в пункте меню Данные

Фильтр  Быстрый фильтр. Изучите способы отображения данных, с помощью появившихся кнопок, расположенных в заголовках столбов таблицы.

42

ЗАДАНИЯ ДЛЯ ТРЕНИРОВКИ

1. Постройте графики функций (для 10 - 15 значений Х):

y x

ysin(x)

2.Постройте диаграммы нескольких типов на одной странице по данным:

б

а

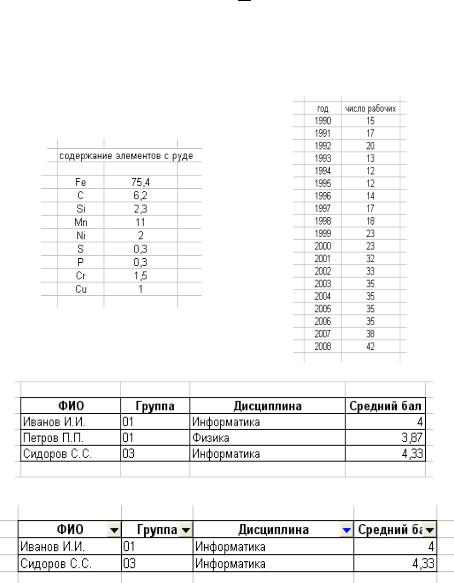

3. Создайте таблицу:

4. Преобразуйте созданную ранее таблицу к такому виду:

43

КОНТРОЛЬНЫЕ ВОПРОСЫ ДЛЯ ДОМАШНЕЙ ПОДГОТОВКИ

1.Каково строение рабочего поля программы OO Calc?

2.Для чего предназначена программа OO Calc?

3.Как исправить ошибку такого типа #### в ячейке?

4.Перечислите типы данных ячеек OO Calc.

5.Синтаксис формул в OO Calc.

6.Синтаксис функций в OO Calc.

7.Перечислите основные типы диаграмм, используемые в

OO Calc.

8.На каких листах существует возможность создавать диаграммы (по отношению к таблицам данных).

9.Перечислите возможности сортировки таблиц.

10.Как организовать выборку данных в таблице. По каким критериям можно фильтровать данные в таблицах.

11.Опишите порядок создания графика функции y x .

44

Лабораторная работа № 3

МАТЕМАТИЧЕСКИЕ РАСЧЁТЫ С ПОМОЩЬЮ ПРОГРАММЫ SMATH STUDIO

1.ЦЕЛЬ РАБОТЫ

1.Получить навыки работы в системе компьютерной алгебры - SMath Studio.

2.Научиться использовать SMath Studio для решения различных математических задач.

3.Научиться строить визуализировать результаты решения

спомощью графиков.

2.ТЕОРЕТИЧЕСКИЕ ПОЯСНЕНИЯ

SMath Studio – бесплатная программа для вычисления математических выражений и построения сложных двумерных графиков.

Программа относится к бесплатным аналогам мощной системы компьютерной алгебры – MathCad.

Недостатки SMath Studio:

-малое количество встроенных функций;

-отсутствие символьной математике;

-отсутствие средств для оформления документа;

-плохая документированность программы.

Достоинства:

-визуальное представление решаемых математических

задач;

-всплывающие подсказки по вводу переменных и функций, как в современных средах программирования;

-расширяемость программы с помощью пользовательских модулей и дополнений;

-бесплатность программы.

45
