Материал: МАТЕМАТИЧЕСКОЕ МОДЕЛИРОВАНИЕ В ЗАДАЧАХ НЕФТЕГАЗОВОЙ ОТРАСЛИ

СПБГУАП| Институт 4 группа 4736

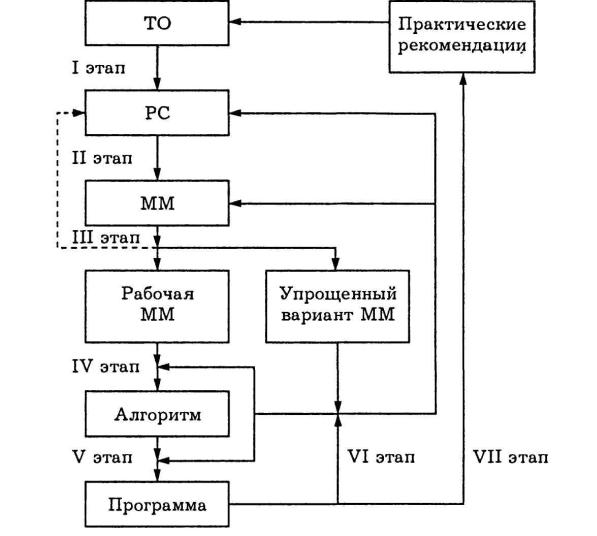

Рис. 1.4

На первом этапе осуществляют неформальный переход от рассматриваемого (разрабатываемого или существующего) ТО к его расчетной схеме (PC). При этом в зависимости от направленности вычислительного эксперимента и его конечной цели акцентируют те свойства, условия работы и особенности ТО, которые вместе с характеризующими их параметрами должны найти отражение в PC, и, наоборот, аргументируют допущения и упрощения, позволяющие не учитывать в PC те качества ТО, влияние которых предполагают в рассматриваемом случае несущественным. Иногда вместо PC используют термин содержательная модель ТО, а в некоторых случаях — концептуальная модель. В сложившихся инженерных дисциплинах (например, в сопротивлении материалов, электротехнике и электронике) помимо описательной (вербальной) информации для характеристики PC разработаны специальные приемы и символы наглядного графического изображения. По ряду новых направлений развития техники подобная символика находится в стадии формирования.

21

Контакты | https://new.guap.ru/i03/contacts

СПБГУАП| Институт 4 группа 4736

При разработке новых ТО успешное проведение первого этапа в значительной мере зависит от профессионального уровня инженера, его творческого потенциала и интуиции. Полнота и правильность учета в PC свойств ТО, существенных с точки зрения поставленной цели исследования, являются основной предпосылкой получения в дальнейшем достоверных результатов математического моделирования. И наоборот, сильная идеализация ТО ради получения простой PC может обесценить все последующие этапы исследования.

Содержание второго этапа состоит, по существу, в формальном, математическом описании PC. Это описание в виде математических соотношений, устанавливающих связь между параметрами, характеризующими PC TO, и называют математической моделью (ММ).

Надо сказать, что для некоторых типовых PC существуют банки ММ, что упрощает проведение второго этапа. Более того, одна и та же ММ может соответствовать PC из различных предметных областей. Однако при разработке новых ТО часто не удается ограничиться применением типовых PC и отвечающих им уже построенных ММ. Создание новых ММ или модификация существующих должны опираться на достаточно глубокую математическую подготовку и владение математикой как универсальным языком науки.

На третьем этапе проводят качественный и оценочный количественный анализ построенной ММ. При этом могут быть выявлены противоречия, ликвидация которых потребует уточнения или пересмотра PC (штриховая линия на рис. 1.4). Количественные оценки могут дать основания упростить модель, исключив из рассмотрения некоторые параметры, соотношения или их отдельные составляющие, несмотря на то что влияние описываемых ими факторов учтено в PC. В большинстве случаев, принимая дополнительные по отношению к PC допущения, полезно построить такой упрощенный вариант ММ, который позволял бы получить или привлечь известное точное решение. Это решение затем можно использовать для сравнения при тестировании результатов на последующих этапах. В некоторых случаях удается построить несколько ММ для одного и того же ТО, отличающихся различным уровнем упрощения. В этом случае говорят об иерархии ММ (греческое слово происходит от — священный и — власть и в данном случае означает упорядочение ММ по признаку их сложности и полноты).

Построение иерархии ММ связано с различной детализацией свойств изучаемого ТО. Сравнение результатов исследования различных ММ может существенно расширить и обогатить знания об этом ТО. Кроме того, такое сравнение позволяет оценить достоверность результатов последующего вычислительного эксперимента: если более простая ММ правильно отражает некоторые свойства ТО, то результаты исследования этих свойств должны

22

Контакты | https://new.guap.ru/i03/contacts

СПБГУАП| Институт 4 группа 4736

быть близки к результатам, полученным при использовании более полной и сложной ММ.

Итог анализа на рассматриваемом этапе — это обоснованный выбор рабочей ММ ТО, которая подлежит в дальнейшем детальному количественному анализу. Успех в проведении треьего этапа зависит, как правило, от глубины понимания связи отдельных составляющих ММ со свойствами ТО, нашедшими отражение в его PC, что предполагает органическое сочетание владения математикой и инженерными знаниями в конкретной предметной области.

Четвертый этап состоит в обоснованном выборе метода количественного анализа ММ, в разработке эффективного алгоритма вычислительного эксперимента, а пятый этап — в создании работоспособной программы, реализующей этот алгоритм средствами вычислительной техники. Для успешного проведения четвертого этапа необходимо владеть арсеналом современных методов вычислительной математики, а при математическом моделировании довольно сложных ТО выполнение пятого этапа требует профессиональной подготовки в области программирования на ЭВМ.

Получаемые на шестом этапе (в итоге работы программы) результаты вычислений должны прежде всего пройти тестирование путем сопоставления с данными количественного анализа упрощенного варианта ММ рассматриваемого ТО. Тестирование может выявить недочеты как в программе, так и в алгоритме и потребовать доработки программы или же модификации и алгоритма и программы. Анализ результатов вычислений и их инженерная интерпретация могут вызвать необходимость в корректировке PC и соответствующей ММ. После устранения всех выявленных недочетов триаду „модель — алгоритм — программа" можно использовать в качестве рабочего инструмента для проведения вычислительного эксперимента и выработки на основе получаемой количественной информации практических рекомендаций, направленных на совершенствование ТО, что составляет содержание седьмого, завершающего „технологический цикл" этапа математического моделирования.

Представленная последовательность этапов носит общий и универсальный характер, хотя в некоторых конкретных случаях она может и несколько видоизменяться. Если при разработке ТО можно использовать типовые PC и ММ, то отпадает необходимость в выполнении ряда этапов, а при наличии и соответствующего программного комплекса процесс вычислительного эксперимента становится в значительной степени автоматизированным. Однако математическое моделирование ТО, не имеющих близких прототипов, как правило, связано с проведением всех этапов описанного „технологического цикла".

23

Контакты | https://new.guap.ru/i03/contacts

СПБГУАП| Институт 4 группа 4736

1.6. Корректность постановки задач математического моделирования

В достаточно общем случае изучаемый технический объект (ТО) количественно можно охарактеризовать векторами x Rk , g Rm , y Rn

внешних, внутренних и выходных параметров соответственно. Одни и те же физические, механические или информационные характеристики ТО в моделях различного уровня и содержания могут выполнять роль как внешних или внутренних, так и выходных параметров.

Например, для электронного усилителя выходными параметрами являются коэффициент усиления, полоса частот пропускаемых сигналов, входное сопротивление, рассеиваемая мощность, внешними — сопротивление и емкость нагрузки, напряжения источников питания, температура окружающей среды, а внутренними — сопротивления резисторов, емкости конденсаторов, характеристики транзисторов. Но если в качестве ТО рассматривать отдельно взятый транзистор, то такие его характеристики, как отпирающее напряжение и коллекторный ток, следует уже отнести к его выходным параметрам, а в качестве внешних надо будет рассматривать токи и напряжения, задаваемые коммутирующими с ним элементами усилителя.

При создании ТО значения выходных параметров или диапазоны их возможного изменения оговаривают в техническом задании на разработку ТО, тогда как внешние параметры характеризуют условия его функционирования.

В сравнительно простом случае математическая модель (ММ) ТО может представлять собой соотношение

(1.5) позволяет легко вычислять выходные параметры по задаваемым значениям внешних и внутренних параметров, т.е. решать так называемую прямую задачу. В инженерной практике решение прямой задачи часто называют поверочным расчетом. При создании ТО возникает необходимость решать более сложную так называемую обратную задачу: по обусловленным техническим заданием на проектирование ТО значениям внешних и выходных параметров находить его внутренние параметры. В инженерной практике решению обратной задачи соответствует так называемый проектировочный расчет, часто имеющий целью оптимизацию внутренних параметров по некоторому критерию оптимальности. Однако при построении ММ ТО функция f в (1.5) обычно заранее не известна и ее предстоит установить. Это наиболее сложная так называемая задача идентификации ММ (от латинского слова

24

Контакты | https://new.guap.ru/i03/contacts

СПБГУАП| Институт 4 группа 4736

identifico — отождествляю, которому в данном случае придают смысл „распознаю").

Задача идентификации может быть решена путем математической обработки информации о ряде таких состояний ТО, для каждого из которых известны (например, измерены экспериментально) значения выходных, внутренних и внешних параметров. Один из таких способов связан с применением регрессионного анализа. Если информация о внутренних параметрах отсутствует или же внутреннее устройство ТО слишком сложно, то ММ такого ТО строят по принципу черного ящика — устанавливают соотношение между внешними и выходными параметрами путем исследования реакции ТО на внешние воздействия.

Теоретический путь построения ММ состоит в установлении связи между у, х и g в виде операторного уравнения

L ( u ( z ) ) = 0 , ( 1 . 6 )

где L — некоторый оператор (в общем случае нелинейный), О — нулевой элемент пространства, в котором действует этот оператор, z — вектор независимых переменных, в общем случае включающий время и пространственные координаты, а и — вектор фазовых переменных, включающий те параметры ТО, которые характеризуют его состояние. Но даже если возможно получить решение (1.6) и найти зависимость u(z) от z, то далеко не всегда удается представить ММ ТО в явном относительно вектора у виде (1.5). Поэтому именно (1.6) определяет в общем случае структуру ММ ТО, а (1.5) является более простым частным случаем такой модели.

Среди математических задач выделяется класс задач, решения которых неустойчивы к малым изменениям исходных данных. Они характеризуются тем, что сколь угодно малые изменения исходных данных могут приводить к произвольно большим изменениям решений. Задачи подобного типа, по существу, являются плохо поставленными. Они принадлежат к классу некорректно поставленных задач.

Быстро растущее использование вычислительной техники требует развития вычислительных алгоритмов для решения широких классов задач. Но что надо понимать под «решением» задачи? Каким требованиям должны удовлетворять алгоритмы нахождения « решений »?

Классические концепции и постановки задач не отражают многих особенностей встречающихся на практике задач.

25
