Материал: Методичка по ЭКГ

TV7-V9 соответствует депрессия этого сегмента в V1–V3, а отрицательным зубцам ТV7-V9 - соответственно высокие положительные зубцы Т в отведениях V1-V3.

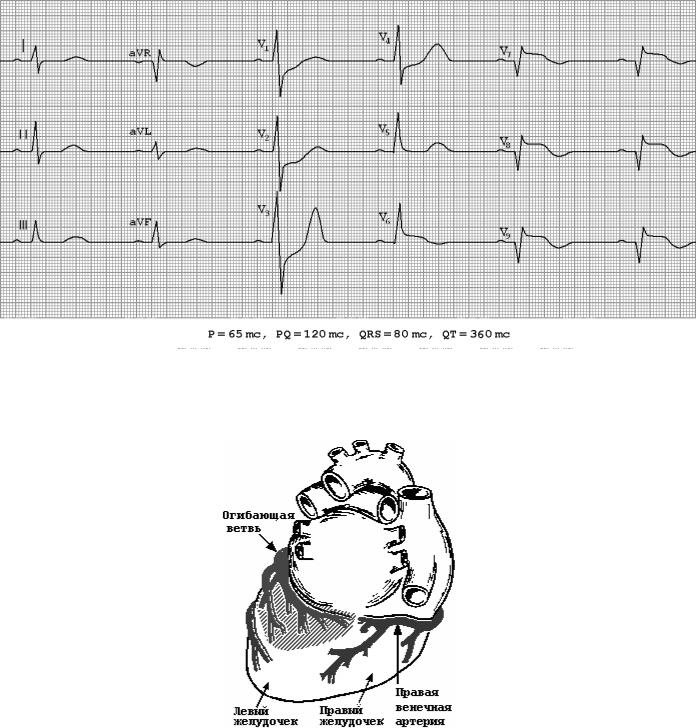

ЭКГ при заднебазальном инфаркте миокарда:

Заднебоковой инфаркт миокарда:

Заднебоковой инфаркт миокарда, который развивается обычно при окклюзии огибающей ветви (OВ) левой коронарной артерии.

Схема возникновения заднебокового инфаркта миокарда:

При заднебоковом инфаркте миокарда наиболее типичные электрокардиографические признаки:

1.Патологический зубец Q или комплекс QS, уменьшение амплитуды зубца R, подъѐм сегмента RS–Т выше изолинии и отрицательный «коронарный» зубец Т выявляются в отведениях V5,6 и II, III, aVF.

2.Нередко при заднебоковом инфаркте миокарда в отведениях V1–V3 регистрируются реципрокные изменения ЭКГ: увеличение амплитуды R, депрессия сегмента S–Т и высокий положительный зубец Т.

101

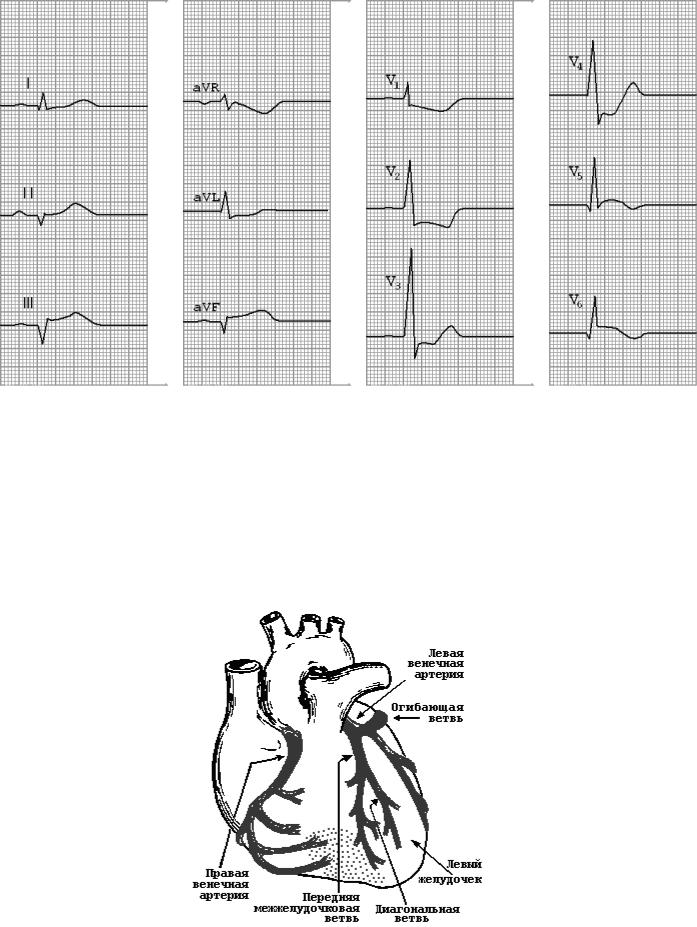

ЭКГ при заднебоковом инфаркте миокарда:

Распространѐнный задний инфаркт миокарда:

Распространѐнный задний инфаркт миокарда с поражением заднедиафрагмальной, заднебазальной и заднебоковой стенки.

Схема возникновения распространѐнного заднего инфаркта миокарда:

При распространѐнном инфаркте миокарда наиболее типичные электрокардиографические признаки:

1. Патологический зубец Q или комплекс QS, уменьшение амплитуды зубца R, подъѐм сегмента RS–Т выше изолинии и отрицательный «коронарный» зубец Т выявляются в III, aVF, II, V5,6 и V7–V9 и реципрокными изменениями в отведении V1–V3.

102

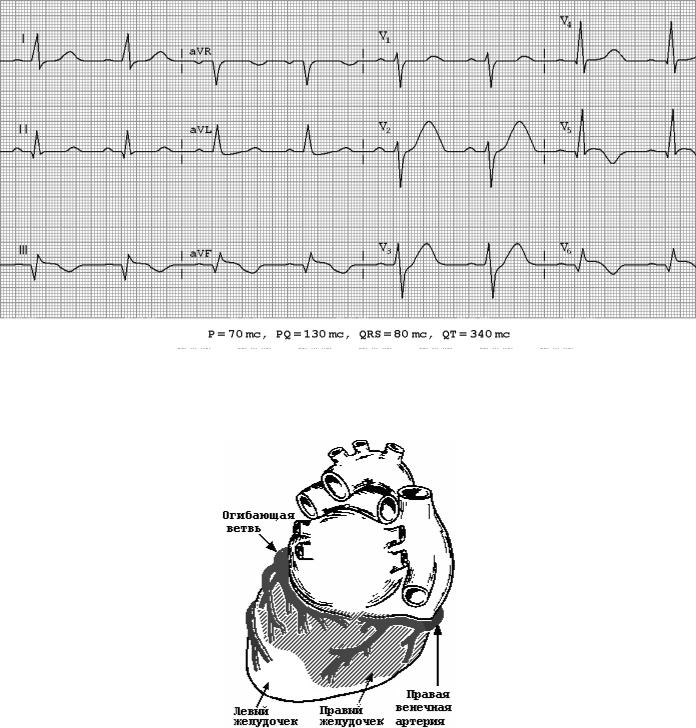

ЭКГ при распространѐнном заднем инфаркте миокарда:

Мелкоочаговый инфаркт миокарда:

Мелкоочаговый ИМ характеризуется развитием в сердечной мышце мелких очагов некроза, а также участков ишемического повреждения и ишемии, вызванных преходящим, но достаточно длительным нарушением коронарного кровотока.

Механизмы:

В отличие от крупноочагового ИМ мелкие очаги некроза не нарушают процесс распространения возбуждения по сердцу. Поэтому патологический зубец Q или комплекс QS, характерные для крупноочагового ИМ, при мелкоочаговом инфаркте отсутствуют. Значительные нарушения выявляются только в период формирования сегмента RS—T и во время конечной реполяризации желудочков (зубец Т).

Схема возникновения мелкоочагового заднедиафрагмального инфаркта миокарда:

ЭКГ-признаки:

1)смещение сегмента RS—T выше или (чаще) ниже изолинии;

2)разнообразные патологические изменения зубца Т (чаще отрицательный симметричный и заостренный коронарный зубец Т);

3)появление этих изменений на ЭКГ после длительного и интенсивного болевого приступа и их

103

сохранение в течение 2—5 недель.

Диагностика локализации мелкоочагового ИМ основана на тех же принципах, что и крупноочагового ИМ.

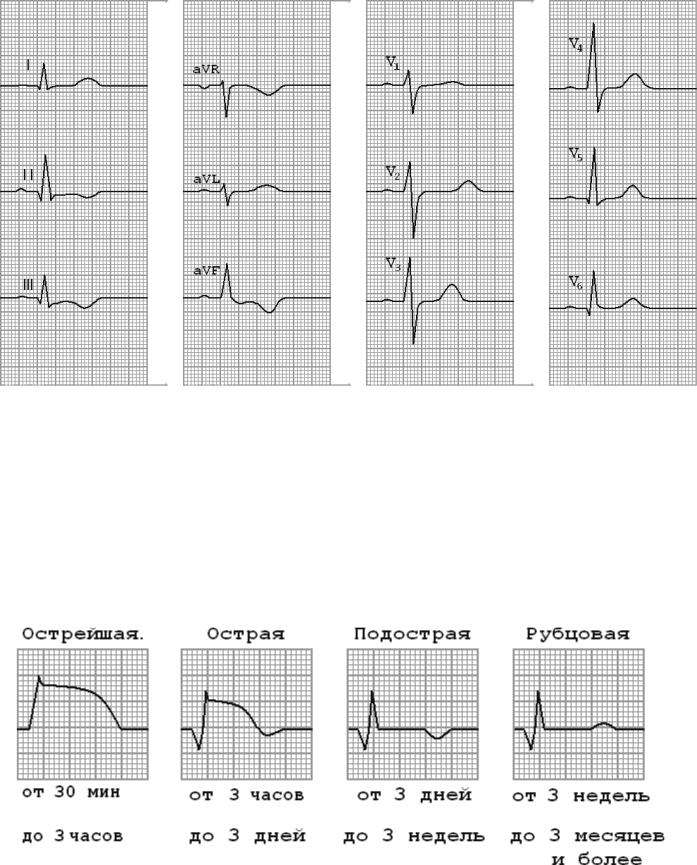

ЭКГ при мелкоочаговом инфаркте миокарда:

Стадии инфаркта миокарда:

Электрокардиографическим данным принадлежит, как правило, важнейшая роль в диагностике инфаркта миокарда, определении его локализации и размеров. В то же время нередко клиническая картина болезни позволяет диагностировать или, по меньшей мере, заподозрить инфаркт миокарда и без электрокардиограммы и даже при отсутствии на ней соответствующих признаков. Необходимо помнить, что на ЭКГ, зарегистрированной вскоре после приступа, характерных изменений может не быть. В любом случае хотя бы подозрение на наличие инфаркта миокарда требует серии электрокардиографических исследований в течение нескольких дней.

В клиническом течении инфаркта миокарда с зубцом Q на ЭКГ различают четыре стадии: острейшую, острую, подострую и рубцовую (хроническую).

Стадии крупноочагового инфаркта миокарда:

Острейшая стадия:

Редко удаѐтся зарегистрировать самые первые признаки инфаркта миокарда, отражающие острую ишемию в зоне последующего некроза и повреждения:

104

- возникновение высокого с заострѐнной вершиной зубца Т при неизменѐнном комплексе QRS и сегменте S-T.

Вострейшей стадии (стадии повреждения), продолжающейся от 30 мин до 2 часов, трансмуральное повреждение стенки желудочка сопровождается резким смещением сегмента RS- T вверх — образуется монофазная кривая (все элементы ЭКГ с одной стороны от изолинии). На ЭКГ отмечают выраженный подъѐм сегмента S-T с обращѐнной вверх выпуклостью, сливающейся с одной стороны с зубцом R, а с другой – с зубцом Т. Если зубец Т может быть хотя бы частично выделен из общей картины желудочкового комплекса, то он нередко увеличен по амплитуде и заострѐн.

Вначальной стадии инфаркта миокарда изменения ЭКГ отражают лишь наличие повреждения и ишемии миокарда и могли бы быть обратимыми, если бы развитие некроза удалось предотвратить. Острейшую стадию обычно не удаѐтся зарегистрировать, но она может быть выявлена при быстром вызове скорой помощи или возникновении инфаркта миокарда в медицинском учреждении.

Острая стадия:

Изменения, характерные для острой стадии инфаркта миокарда, сохраняются обычно около 2-3 дней, возможен и более длительный срок, после чего сегмент S-T и зубец Т претерпевают дальнейшие изменения.

Эта стадия характеризуется появлением и последующим углублением зубца Q, что свидетельствует о возникновении зоны некроза миокарда. Одновременно с появлением зубца Q или спустя часы после его возникновения начинает снижаться приподнятый сегмент S-T, что отражает уменьшение зоны повреждения. Поскольку миокард в этой зоне частично погибает, в этот период возможно увеличение числа отведений, в которых регистрируется зубец Q, а в некоторых отведениях ранее возникшие зубцы QR или Qr трансформируются в QS. В этой стадии начинает формироваться отрицательный зубец Т.

В этой стадий инфаркта миокарда очень часто невозможно чѐтко выделить границы комплекса QRS и зубца Т, объединѐнных приподнятым сегментом S-T в единый деформированный комплекс.

Подострая стадия:

Основными электрокардиографическими признаками подострой стадии, продолжающейся от 3 дней и до нескольких недель, является дальнейшее приближение сегмента ST к изоэлектрической линии и окончательное формирование глубокого, равностороннего, заострѐнного («коронарного») зубца Т. Электрокардиограмма утрачивает монофазный характер. Зубец Q (QS) к этому времени практически обретает свою окончательную конфигурацию, которой предстоит сохраняться неизменной в течение многих лет (нередко и всей жизни больного).

Важной особенностью острой и подострой стадии инфаркта миокарда являются дискордантные (т.е. противоположно направленные) изменения электрокардиографической кривой. Подъѐму сегмента RS-T в отведениях, соответствующих локализации некроза миокарда, сопутствует его депрессия в отведениях, характеризующих противоположные отделы миокарда. Дискордантность изменений имеет определѐнное значение при дифференциальной диагностике. Не менее важно, то что при определѐнных локализациях электрокардиографические признаки инфаркта миокарда выявляются лишь в отведениях, соответствующих противоположным зоне инфаркта отделам миокарда.

«Рубцовая» (хроническая) стадия:

Название этой стадии в известной мере условно, так как, начинаясь спустя несколько недель после возникновения инфаркта миокарда, она может включать в себя процесс консолидации [от лат. consolidatio, от con - вместе, заодно и solido - уплотняю, укрепляю, сращиваю] рубцовой ткани, а затем уже длительный – пожизненный – период существования постинфарктного кардиосклероза. Характерный признак этой стадии – расположение сегмента ST на изоэлектрической линии. О перенесѐнном инфаркте миокарда свидетельствуют зубцы Q (QS) и отрицательный Т. В дальнейшем, спустя недели, месяцы или годы, амплитуда отрицательного зубца Т может уменьшиться, возможно, даже появление положительного зубца Т. Всѐ же и в этих случаях диагностика перенесѐнного инфаркта миокарда не представляет существенных затруднений

105
