1.7. Идеальные источники сигнала

Электрические сигналы (токи и напряжения) возникают в цепи при воздействии на нее источников. Физические источники – это батареи и аккумуляторы, формирующие постоянные ток и напряжение, генераторы переменных напряжений различной формы и другие электронные устройства. На их зажимах (полюсах) возникает напряжение (разность потенциалов) и через них протекает ток за счет электрохимических процессов или других сложных физических явлений. В физике их обобщенное действие характеризуют электродвижущей силой (ЭДС).

Для расчета электрических цепей необходимы модели источников сигнала. Простейшими из них являются идеальные источники.

Идеальный источник напряжения – это источник,

напряжение u(t) на полюсах которого не зависит от протекающего через источник тока i(t) .

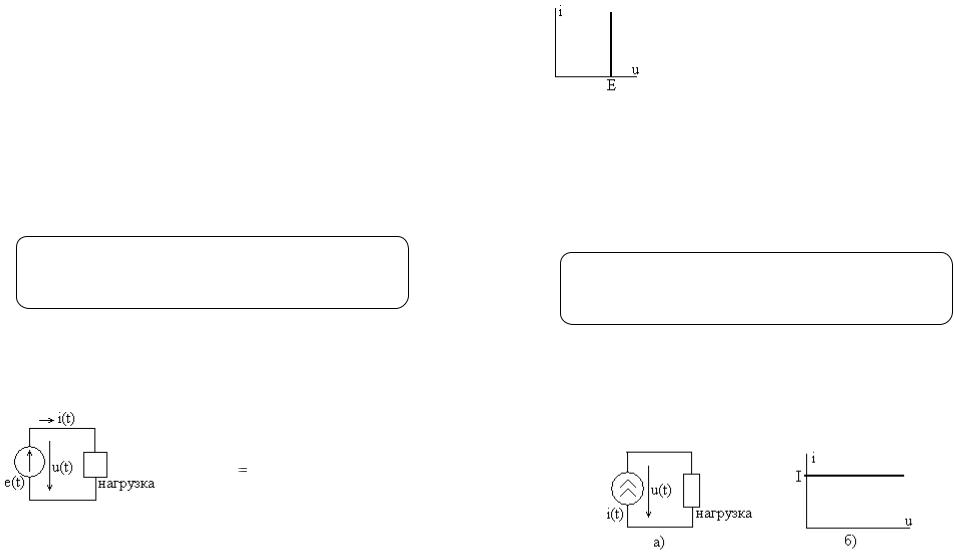

Графическое изображение (обозначение) идеального источника напряжения показано на рис. 1.13 в виде окружности со стрелкой, указывающей положительное направление ЭДС e(t) . На полюсах источника возникает напряжение u(t) ,

которое при указанных положительных направлениях равно ЭДС,

(сделать их встречными), в формуле появится знак минус.

19

К источнику подключается нагрузка и тогда через нее протекает ток i(t) . Свойства источника постоянного напряже-

ния или тока описываются его вольтамперной характеристикой (ВАХ) – зависимостью тока от на-

ном напряжении мощность, отдаваемая идеальным источником напряжения в нагрузку, стремится к бесконечности. Это является следствием выбранной идеальной модели (формы ВАХ) и ее недостатком, так как любой физический источник не может отдать бесконечную мощность.

Идеальный источник тока – это источник, который вырабатывает ток i(t) , не зависящий от напряжения

u(t) на его полюсах.

Графическое изображение идеального источника тока i(t) показано на рис. 1.15а в виде окружности, внутри которой указано положительное направление тока. При подключении нагрузки на полюсах источника возникает напряжение u(t) с указанным положительным направлением.

Рис. 1.15

20

На рис. 1.15б показана ВАХ идеального источника постоянного тока I . И для этой модели с ростом напряжения мощность, отдаваемая источником в нагрузку, стремится к бесконечности.

1.8. Основы топологического описания цепи

Электрической цепью называют совокупность соединенных между собой источников, потребителей и преобразователей электрической энергии, процессы в которых описываются в терминах тока и напряжения.

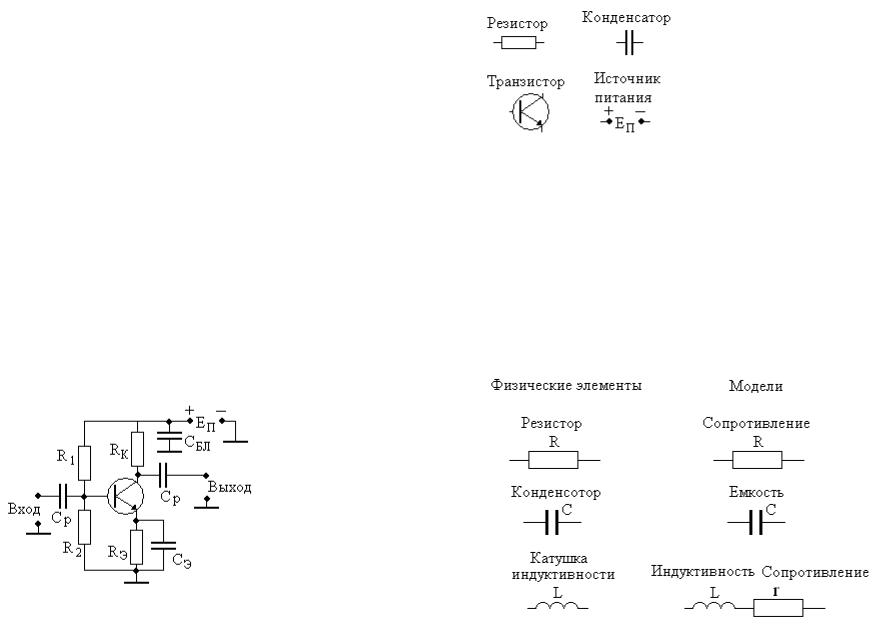

Физическая электрическая цепь (электронное устройство) состоит из физических элементов – резисторов, конденсаторов, катушек индуктивности, диодов, транзисторов и большого числа других электронных элементов. Каждый из них имеет условно-графическое обозначение в соответствии со стандартом – единой системой конструкторской документации (ЕСКД). Соединение этих элементов между собой графически представляется принципиальной схемой цепи (фильтра, усилителя, телевизора). Пример принципиальной схемы транзисторного усилителя показан на рис. 1.16.

Рис. 1.16

Сейчас мы не будем обсуждать работу усилителя и на-

21

значение его элементов, а лишь отметим условнографические обозначения использованных элементов, которые отдельно показаны на рис. 1.17. Жирной точкой отмечены электрические соединения элементов.

Рис. 1.17 Как видно, графические обозначения резистора и конденсатора совпадают с обозначениями их моделей - сопротив-

ления и емкости, а обозначения других отличаются.

Для расчета цепей используют их эквивалентные схемы или схемы замещения, которые показывают соединения моделей элементов, образующих электрическую цепь. Каждый физический элемент принципиальной схемы заменяется соответствующей моделью, которая может состоять из одной или нескольких простейших идеальных моделей (сопротивления, емкости, индуктивности или источников сигнала). Примеры моделей физических элементов показаны на рис. 1.18.

Рис. 1.18

22

Резистор и конденсатор чаще всего представляются своими идеальными моделями с теми же условнографическими обозначениями. Катушка индуктивности может быть представлена идеальной индуктивностью, однако в ряде случаев необходимо учитывать ее сопротивление потерь r . В этом случае модель катушки индуктивности представляется последовательным соединением идеальной индуктивности и сопротивления, как показано на рис. 1.18.

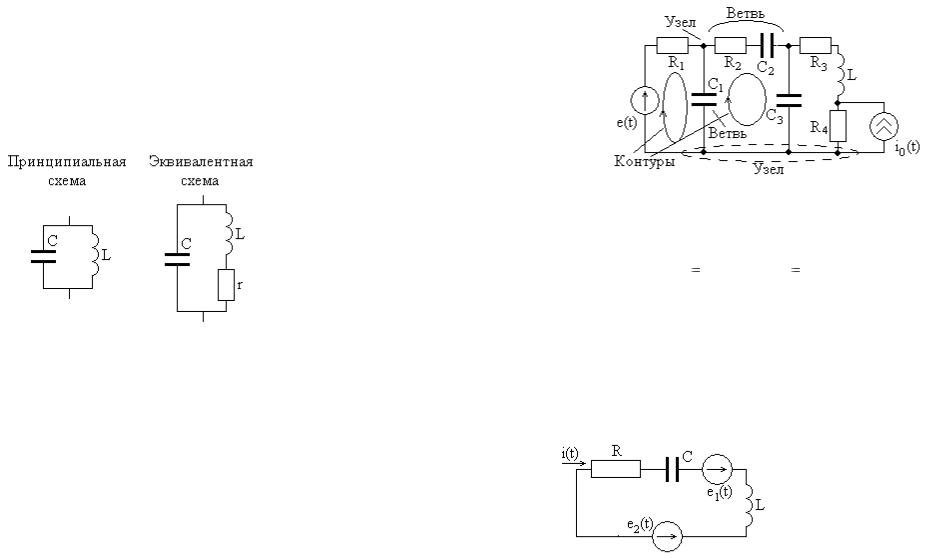

На рис. 1.19 в качестве примера показаны принципиальная схема последовательного соединения катушки индуктивности и конденсатора (такую цепь называют последовательным колебательным контуром) и эквивалентная схема этой цепи (катушка индуктивности заменена последователь-

Рис. 1.19 ным соединением идеальной индуктив-

ности и сопротивления).

Эквивалентная схема цепи является ее топологическим описанием. С геометрической точки зрения в нем можно выделить следующие основные элементы:

-ветвь – последовательное соединение нескольких, в том числе и одного, двухполюсных элементов, в том числе и источников сигнала;

-узел - точка соединения трех и более ветвей;

-контур – замкнутое соединение двух и более ветвей. На рис. 1.20 показан пример эквивалентной схемы цепи

собозначением ветвей, узлов (жирными точками) и контуров (замкнутыми линиями). Как видно, узел может представлять

23

собой не одну точку соединения, а несколько (распределенный узел, охваченный пунктирной линией).

Рис. 1.20

В теории цепей существенное значение имеет число узлов эквивалентной схемы q и число ветвей p . Для цепи на

рис. 1.20 имеется q 4 узлов и p 7 ветвей, одна из которых содержит только идеальный источник тока.

1.9. Соединения элементов цепи

Двухполюсные элементы электрической цепи могут соединяться между собой различным образом. Различают два простейших соединения: последовательное и параллельное.

Последовательным называют такое соединение двух-

24

кает один и тот же ток i(t) .

В сложной цепи (например, на рис. 1.20) можно выделять простые фрагменты (ветви) с последовательным соединением элементов (ветвь с источником e(t), R1 , пассивные ветви

R2C2 и R3 L ).

Не имеет смысла соединять последовательно два идеальных источника тока или идеальный источник напряжения с идеальным источником тока.

Параллельным называют соединение двух и более ветвей с одной и той же парой узлов, при этом напряжения на параллельных ветвях одинаковы. Пример показан на рис. 1.22. Если ветви содержат по одному элементу, то говорят о параллельном соединении элементов.

Например, на рис. 1.22 иде-

Не имеет смысла соединять параллельно идеальные источника напряжения или идеальный источник напряжения с идеальным источником тока.

Смешанным называют соединение элементов (ветвей) цепи, которое нельзя рассматривать как последовательное или параллельное. Например, схема на рис. 1.21 является последовательным соединением элементов, а на рис. 1.22 – параллельным соединением ветвей, хотя в ветвях R2C и e(t)R3

элементы соединены последовательно.

Схема на рис. 1.20 является типичным представителем смешанного соединения, и в ней можно выделить лишь отдельные фрагменты с простыми соединениями.

25 1.10. Законы Кирхгофа для мгновенных значений сигналов

Два закона Кирхгофа устанавливают уравнения электрического равновесия между токами в узлах и напряжениями в контурах цепи.

Первый закон Кирхгофа: алгебраическая

сумма мгновенных значений сходящихся к узлу токов равна нулю. Количество уравнений равно числу узлов

минус единица

Под алгебраическим суммированием понимают сложение или вычитание соответствующих величин.

Можно использовать и другую формулировку первого закона Кирхгофа: сумма мгновенных значений втекающих

в узел токов равна сумме мгновенных значений вытекающих токов.

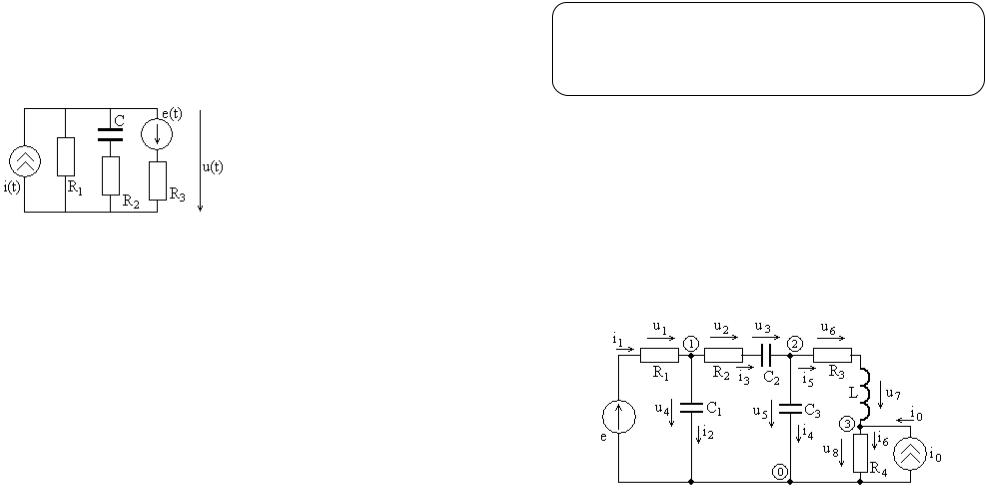

Пример схемы цепи показан на рис. 1.23, она повторяет схему на рис. 1 20 с указанием положительных направлений и обозначений токов и напряжений во всех элементов, а также номеров узлов (в кружках).

Рис. 1.23

26

В цепи четыре узла и для каждого из них можно записать уравнение первого закона Кирхгофа для мгновенных значений токов ветвей,

Нетрудно убедиться, что если просуммировать уравнения для узлов 1 3 и умножить результат на -1, то получим уравнение для узла 0. Следовательно, одно из уравнений (любое) линейно зависимо от остальных, и должно быть исключено. Таким образом, система уравнений по первому закону Кирхгофа для цепи рис. 1.23 может быть записана в виде

i1 i2 i3 0, i3 i4 i5 0, i5 i6 i0 0.

Очевидно, можно записать и другие варианты этой системы уравнений, но все они будут эквивалентны.

Физическим обоснованием первого закона Кирхгофа является принцип не накопления заряда в узле цепи. В любой момент времени заряд, поступивший в узел от втекающих токов должен быть равен заряду, покидающему узел за счет вытекающих токов.

Второй закон Кирхгофа: алгебраическая

сумма мгновенных значений напряжений на элементах замкнутого контура равна алгебраической сумме ЭДС идеальных источников напряжения, включенных в этот контур.

27

Для выбора знаков в алгебраических суммах необходимо задать положительное направление обхода контура (чаще всего его выбирают по часовой стрелке). Тогда, если направление напряжения или ЭДС совпадает с направлением обхода, то в алгебраической сумме записывается знак плюс, а иначе – знак минус.

Количество уравнений по второму закону Кирхгофа равно числу независимых контуров цепи, не содержащих идеальные источники тока. Оно определяется выражением

где p- число ветвей без идеальных источников тока, а q - число узлов.

Независимыми называют контуры, которые отличают-

n p q 1 3 независимых контура. Как видно, общее чис-

ло контуров существенно больше n .

Выберем следующие независимые контуры:

-e,R1,C1,

-C1,R2,C2,C3,

-C3R3,L,R4,

сположительным направлением обхода по часовой стрелке и для них запишем уравнения второго закона Кирхгофа в виде
