2. ЭЛЕКТРИЧЕСКИЕ СИГНАЛЫ

2.1. Информационные сигналы

В информационных системах сигнал является материальным носителем информации. В качестве сигналов могут использоваться различные физические процессы, например, звуковые колебания, световые импульсы, намагниченность ленты в магнитофоне, электромагнитные волны и т.д. В электротехнике в качестве сигналов используются изменяющиеся во времени токи или напряжения.

Сигналы можно разделить на детерминированные и случайные. Детерминированными называют сигналы, для которых заранее известны вид функции времени и ее параметры. Для случайных сигналов либо функция времени, либо ее параметры неизвестны и могут принимать случайные значения, известны лишь распределения их вероятностей. Строго говоря, информационные сигналы всегда являются случайными функциями времени. Их анализ выходит за рамки изучаемого курса.

Детерминированные сигналы различной формы широко используются, например, как управляющие воздействия в различных электронных системах и устройствах, при измерении их характеристик. Промышленность выпускает формирователи (генераторы) таких сигналов и измерители их параметров. В частном случае в качестве сигналов рассматриваются постоянные (не меняющиеся во времени) токи и напряжения.

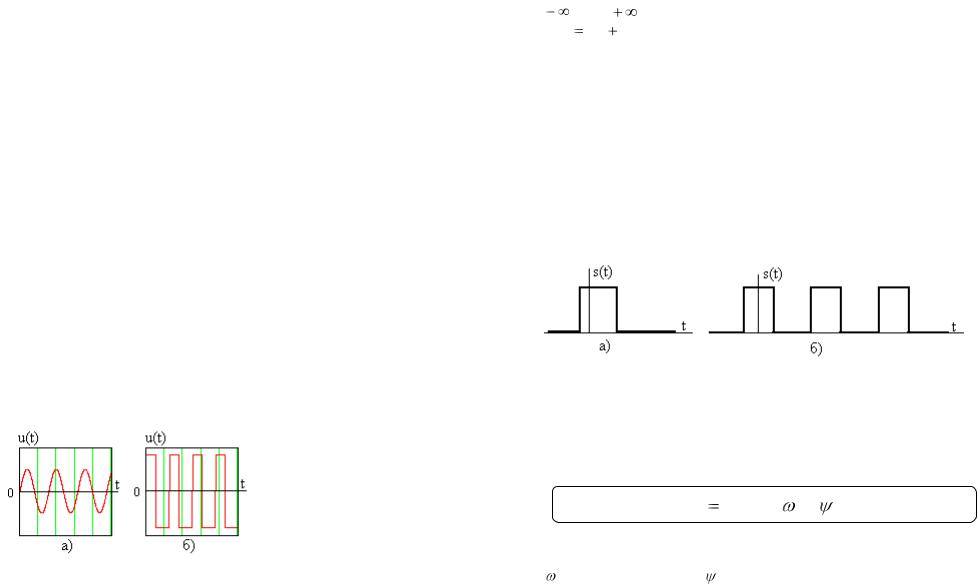

Примеры временных диаграмм сигналов (гармонического и последовательности прямоугольных импульсов) показаны на рис. 2.1.

Рис. 2.1

39

Переменные (меняющиеся во времени) сигналы делятся на периодические и непериодические. Периодические сигналы

вают периодом сигнала, который измеряется в единицах времени. Примером являются сигналы, показанные на рис. 1.39.

Непериодические сигналы не повторяются во времени. Это могут быть случайные процессы (например, речевой сигнал с выхода микрофона), или одиночные импульсы. Одиночный импульсный сигнал появляется на ограниченном интервале времени, ни до этого, ни после сигнал не возникает. Примером может служить одиночный импульс (рис. 2.2а) или пачка импульсов (рис.2.2б), их форма может быть разнообразной. Одиночные сигналы можно рассматривать как периодические с бесконечно большим периодом.

Рис. 2.2

2.2. Гармонический сигнал

Гармонический сигнал s(t) традиционно записывают в

виде

s(t) Sm cos( t ) , (2.1)

где Sm - амплитуда сигнала (индекс m от слова «максимум»), - круговая частота, а - начальная фаза.

40

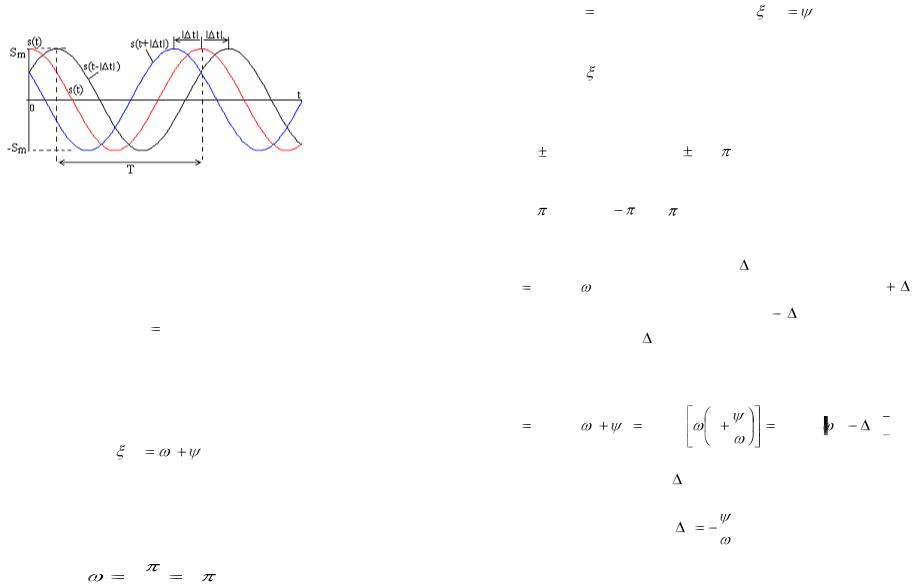

Временная диаграмма гармонического сигнала s(t) показана на рис. 2.3.

Рис. 2.3.

Амплитуда гармонического сигнала – это его максимальное значение, она измеряется в единицах сигнала (вольтах

измеряемую в герцах (Гц). Ее физический смысл – число периодов колебаний в секунду.

Аргумент косинуса в (2.1) вида

называют полной фазой колебания, она пропорциональна текущему времени и измеряется в радианах или градусах.

Круговая частота равна

41

и представляет собой число радиан, на которое изменяется

метр называют начальной фазой гармонического сигнала. Она измеряется в радианах или градусах. Так как период функции cos( ) равен 2или 3600, то начальная фаза оказы-

вается многозначной величиной. Например, значения началь-

ной фазы 300 и (300+3600)=3900, а также (300-3600)=-3300 ока-

зываются эквивалентными. В общем случае можно записать k 3600 или k 2 , где k - целое число. Для

устранения неоднозначности договариваются, что значения начальной фазы должны находиться, например, в интервале от

t 0 , то временная диаграмма смещается влево по оси вре-

43

положительные значения временного сдвига отсчитываются в направлении оси времени. Гармоническое колебание может быть задано в нетипичной форме, которую необходимо преобразовать к виду (2.1), иначе начальная фаза оказывается неопределенной. Примеры преобразования показаны в табл. 2.1.

Таблица 2.1.

2.3. Измерение параметров гармонического сигнала с помощью электронного осциллографа

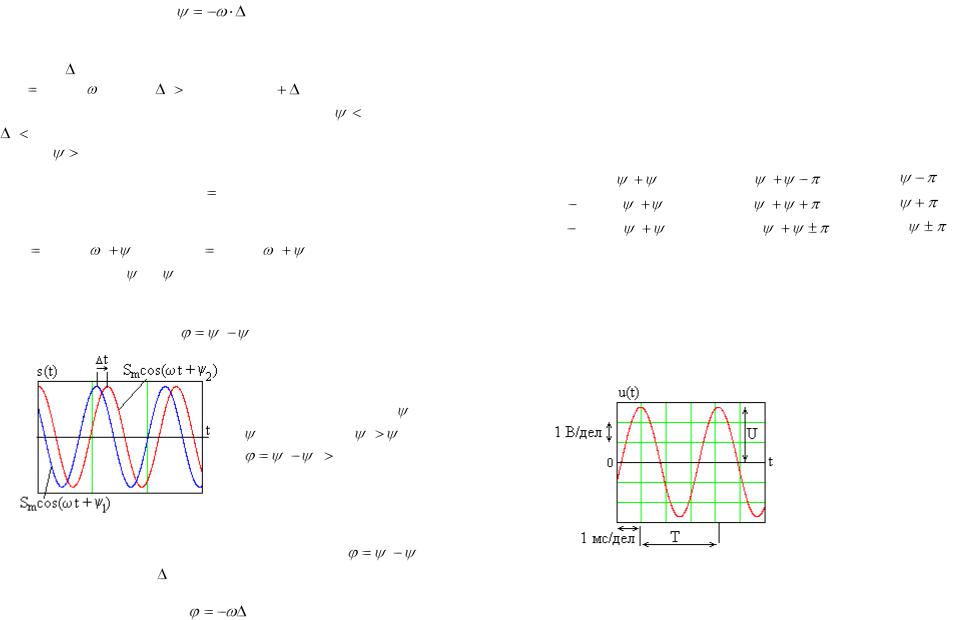

Параметры гармонического сигнала можно определить экспериментально с помощью электронного осциллографа. На рис. 2.5 показан пример наблюдаемой на экране осциллограммы, на которой отображается временная диаграмма наблюдаемого сигнала и задана координатная сетка.

Шаг сетки по вертикали равен 1 В на деление, а амплитуда составляет 2,7 деления, следовательно, ее величина равна U=2,7 В. По горизонтали на оси времени шаг сетки 1 мс на

Рис. 2.5 одно деление, период сигнала равен 3,1 деления, то есть T=3,1 мс. При измеренном периоде нетрудно определить

циклическую частоту сигнала

вать нулевой уровень напряжения. Удобнее измерять расстояние по вертикали между максимальным и минимальным значениями сигнала, которое называют размахом. Для гармонического сигнала размах равен удвоенной амплитуде.

Начальная фаза сигнала может быть определена только при условии задания начала отсчета времени – точки t 0 . Однако это начало отсчета условно (может быть задано в любой момент времени), поэтому осциллографическое измерение начальной фазы гармонического сигнала практически не имеет смысла.

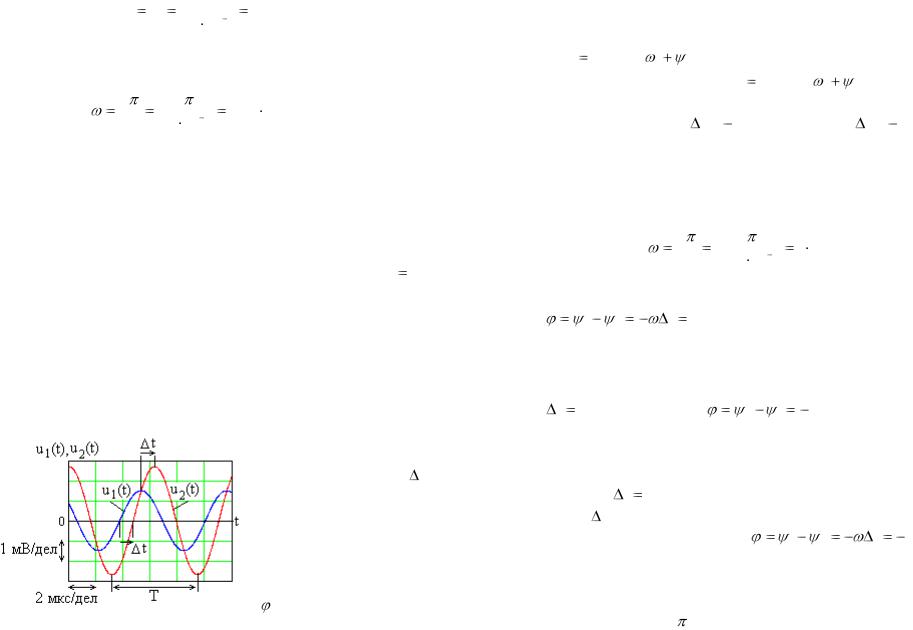

Совершенно иная ситуация возникает при измерении сдвига фаз между двумя гармоническими сигналами с одинаковой частотой. При этом на экране осциллографа должны наблюдаться две временных диаграммы измеряемых гармониче-

ной диаграмме рис. 2.6 получим, что смещение во времени сигнала u1(t) равно t 0.5 деления или t 1 мкс (знак

минус означает, что сигнал смещен относительно опорного влево, то есть раньше во времени).

Период T гармонических колебаний на рис. 2.6 равен

Если в качестве опорного напряжения выбрать u1(t) , то временной сдвиг от него второго сигнала u2 (t) будет равен

чает, что напряжение u2 (t) отстает по фазе от u1(t) на 1 рад. Временной сдвиг напряжения u1(t) относительно u2 (t)

на рис. 2.6 можно оценивать и так, как показано на рис. 2.7,

валентно полученному ранее результату, так как отличается от него на величину 2 .

46

Для обеспечения однозначности фазового сдвига его величину обычно выбирают в интервале от до или

3600 .

Рис. 2.7

2.4. Последовательность прямоугольных импульсов

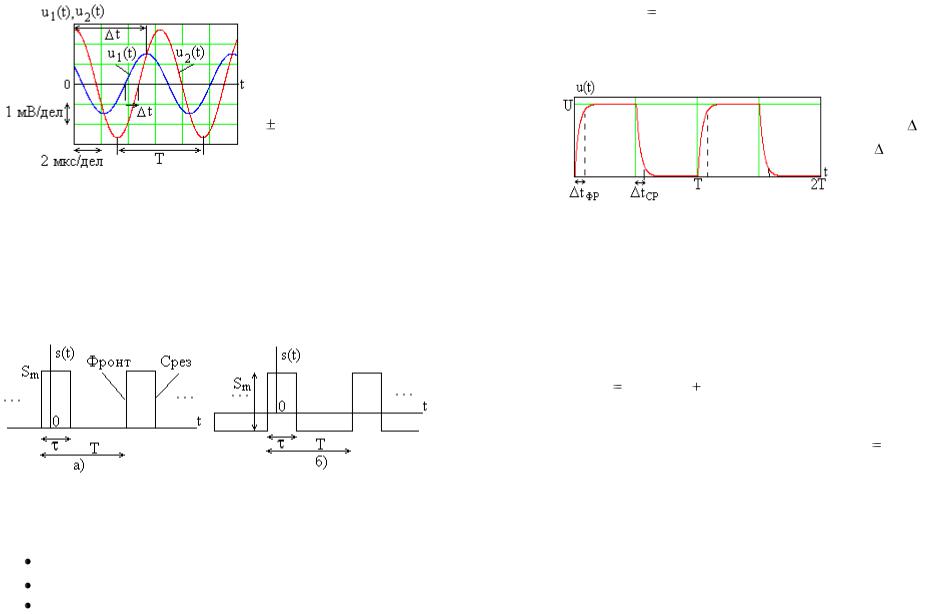

В электронной технике широкое распространение получили последовательности импульсов прямоугольной формы. На рис.2.8 показаны примеры однополярных (рис. 2.8а) и двухполярных (рис. 2.8б) прямоугольных импульсов.

Рис. 2.8

Сигнал в виде последовательности прямоугольных импульсов характеризуется тремя основными параметрами:

амплитудой Sm , измеряемой в вольтах или амперах;

длительностью ; периодом повторения T .

47

На практике часто используется частота повторения импульсов f 1/T , измеряемая в герцах (Гц).

Переход сигнала от нижнего уровня к верхнему называют фронтом, а от верхнего уровня к нижнему – срезом.

2.5. Числовые характеристики (значения) сигналов

Детерминированный периодический сигнал s(t) - ток i(t) или напряжение u(t) - полностью описывается соответствующей функцией времени. Значения s(t) называют мгновенными. Например, мгновенные значения гармонического тока i(t) 5cos(106 t 300 ) мА.

В инженерной практике широко используются различные его числовые характеристики.

Частота повторения (циклическая) f 1/T , измеряет-

ся в герцах.

Амплитуда (измеряется в единицах сигнала - вольтах или амперах):

для гармонического сигнала – его максимальное значение или половина размаха (разности между максимальным и минимальным значениями; для импульсного сигнала амплитуда обычно определя-

ется как разность между максимальным и минимальным значениями (амплитуда равна размаху).
