Функциональные блоки размещаются на диаграмме не случайным образом, а по степени важности, как это понимается автором диаграммы. Относительный порядок блоков называется доминированием. Доминирование понимается как влияние, которое один блок оказывает на другие блоки диаграммы. Например, самым доминирующим блоком диаграммы может быть либо первый из требуемой последовательности функций, либо планирующая или контролирующая функция, влияющая на все другие функции. Наиболее доминирующая функция изображается в виде блока в верхнем левом углу диаграммы, а наименее доминирующие - в правом нижнем углу. В результате получается ступенчатая схема. Порядок доминирования может обозначаться цифрой, размещенной в правом нижнем углу каждого блока: 1 - указывает на блок с наибольшим доминированием, 2 - на следующий после наибольшего и т.д.
Названиями блоков служат глаголы в неопределенной форме или глагольные обороты.
Дуги на SADT –диаграммах связывают блоки и изображаются одинарными линиями со стрелками на концах. Дуга представляет собой множество объектов и поэтому обозначается (именуется) существительными. На диаграммах дуги могут соединяться и разветвляться.
Между объектами и функциями возможны четыре отношения: вход, управление, выход, механизм. Каждое из этих отношений изображается дугой, связанной с определенной стороной блока. По соглашению левая сторона блока предназначена для входных дуг, верхняя сторона - для управленческих дуг, правая сторона - для выходных дуг, нижняя сторона - для дуг механизмов.
Между блоками для описания их отношений требуется только пять типов взаимосвязей: управление; вход; обратная связь по управлению; обратная связь по входу; выходмеханизм.
40
Связи по управлению и входу являются простейшими, поскольку они отражают прямые воздействия, которые интуитивно понятны и просты. Отношение управления возникает тогда, когда выход одного блока непосредственно влияет на блок с меньшим доминированием.
Исполнительными механизмами реализации функций могут быть: весь персонал предприятия, структурные единицы, исполнители.
Для управления процессами применяются заказы, спрос, наличие финансовых ресурсов, бюджет, законодательная и оперативная база, инструкции и правила и т.п.
При определении состава функций и их агрегирования в SADT-моделировании выделяют основные функции, которые прямо связаны с выполнением целей системы, например исследования и разработки, освоение производства, производство, сбыт и т.п.:
-функции обеспечения, которые прямо связаны с основными функциями и влияют на конкурентоспособность предприятия, например логистика, контроль качества, информационное обеспечение, сервисные услуги и т.п.;
-функции обслуживания, которые создают условия для функционирования предприятия в целом, например финансовое обеспечение, обеспечение кадрами, администрирование, хозяйственное обеспечение и т.п.
Состав и степень детализации функций должны обеспечивать достижение целей моделирования. При недостижении поставленных целей цикл моделирования повторяется.
На рис. 5,6 и 7 показаны фрагменты SADT-модели торговой фирмы, приведенные в /12/. Исходя из декомпозии основной Функции торговой фирмы «обеспечить клиента необходимым товаром» (рис. 3) на рис. 5 показана исходная (родительская) SADT-диаграмма, на рис. 6 и 7 SADT-диаграммы отдельных блоков.
41
Перечень функций и видов деятельности предприятия, подразделений и служб, рекомендуемых в качестве исходных функций для SADT – моделирования.
Заказы и спрос бюджет
деньги
Не отоваренный
клиент
Обеспечить клиента |
Отоваренный |
необходимым товаром |
|
|
клиент |
|
Персонал фирмы Цель: уточнить функции каждого подразделения фирмы и их взаимодействие для разработки должностных инструкций
Рис. 5. Исходная (родительская) SADT – диаграмма - начало процесса моделирования

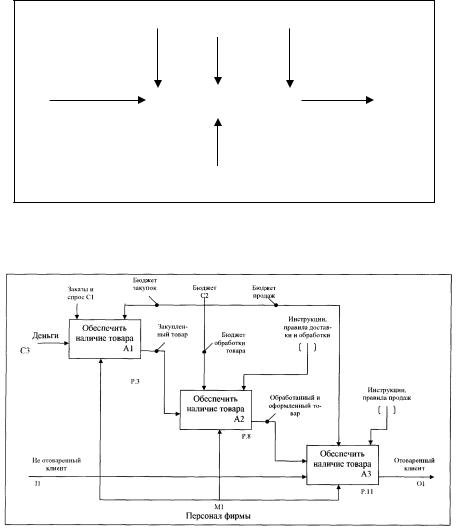

Рис. 6. Декомпозиция главной (исходной) функции блока АО «Обеспечить клиента необходимым товаром»
42
|
Инструкция по |
|
Порядок проверки и |
|
Инструкции, |
|
||||
|
обработке |
|
|
требования к кли- |
|
|
||||
|
клиентского |
|
|
|
|
правила |
|
|||
|
|
|
енту |
|
|
|
|
|
||
|
заказа |
|
|
|
|
|
|
продаж |
|
|
Бюджет |
|
|
|
Решение об С2 |
|
|||||
Инфор- |
|
|
отгрузке |
|
|
|||||
|
продаж |
Проверить |
товара |
|
|
|||||
|
С1 |
мация о |
|
|
||||||
|
|
клиенте |
состояние |
|
|
|
|
|
||
|
Информация со |
дел клиента |
|
|
|
|
|
|||
|
склада о нали- |
|
А33 |
|
|
|
|
|
||
Заказ от |
|
чии товара |
РКЦ+ФО |
|
|
|
|
|
|
|
клиента |
Принятьи |
(РКЦ) |
|
|
|
|
|
|
|
|
|
оформить |
|
|
Сбыто- |
|
|
|
|
|
|
|
товар |
Проверить |
|
|
|
|
|
|
|
|
|
А31 |
|
вая |
Информа- |
|
|
||||
|
заказна |
|
Правила |
|
||||||
|
Бланк |
наличие |
|
полити- |
ция о со- |
|
Кон- |
|||
|
товара |
|
ка |
стоянии дел |
оформления |
|||||
|
заказа |
А32 |
|
|
клиента |
|
документов |
троль |
||
|
|
|
|
|
Уточненный |
|
отгруз- |
|||
|
ТП |
|
|
|
|
ки |
||||
|
|
|
Скорректи- |
заказ |
|
Полный |
||||
|
|
|
|
|
||||||
|
|
|
|
роватьзаказ |
|
|
|
комплект |
|
|
|
|
|
|
А34 |
|
|
|
документов |
|
|
1. Блок А33 включает в |
|
|
|
|
Подготовить по товару |
|
||||
|
|
|
|
|
комплект |
|
||||
себя: |
|
|
Бланки |
|
документовна |
|
||||
- контроль дебиторской |
|
документов |
отпусктовара |
|
||||||
|
|
|
А36 |
|
||||||
задолженности; |
|
|
ТП |
|
|
|
|
|
|
|
- контроль поступления |
|
ТП + РКЦ |
|
|
|
Отова- |
||||
денежных средств; |
|
|
Не отова- |
12 |
|
|
|
Отгрузить |
ренный |
|
- контроль ликвидности |
|
|
|
|
клиент |
|||||
|
ренный |
11 |
|
|
|
товар |
|
|||
фирмы клиента; |
|
|
клиент |
|
|
|
А35 |
О1 |
||
- проверка платежеспо- |
|
|
Обработанный и |
|
||||||
|
оформленный товар |
|
||||||||
собности клиента и т.д. |
|
|
||||||||
|
|
|
|
|
|
|
|
|||
2. Блок А36 включает |
|
|
|
|
|
Персонал склада |
|
|||
оформление следующих |
|
|
|
|
|
|
|
|
||
документов |
|
|
|
|
|
|
|
|
|
|

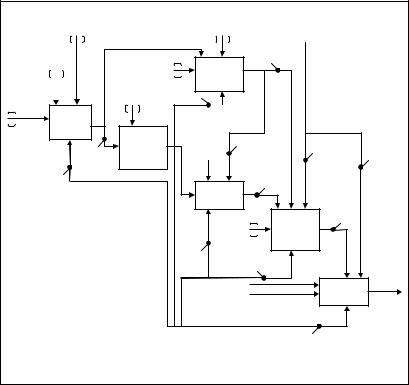

Рис. 7. Процедура реализации товара (декомпозиция блока АЗ |
||||||||||
|
|
«Реализовать товар») |
|
|
|
|||||
Условные обозначения на SADT-диаграммах(рис. 5, 6, 7):
ОП – отдел продаж; ОВД – отдел внешнеэкономической деятельности;
ОМ – отдел маркетинга; ФО – финансовый отдел; ОЛ – отдел логистики; ТП – торговый представитель; РКЦ – расчетно-кассовый центр.
