Материал: Разработка и прототипирование цифровых устройств на языках VHDL и Verilog. Барабанов В.Ф., Гребенникова Н.И

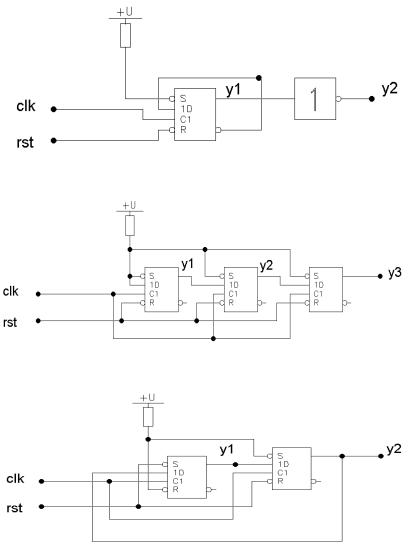

Вариант 2

Примечание: на временной диаграмме требуется отобразить реакцию данной цифровой схемы на импульсный сигнал, поданный на вход X. Длительность импульса данного сигнала должна быть не менее двух периодов тактовой частоты, использованной для тактирования схемы.

Вариант 3

Примечание: на временной диаграмме требуется отобразить реакцию данной цифровой схемы на импульсный сигнал, поданный на вход X. Длительность импульса данного сигнала должна быть не менее трех периодов тактовой частоты, использованной для тактирования схемы.

36

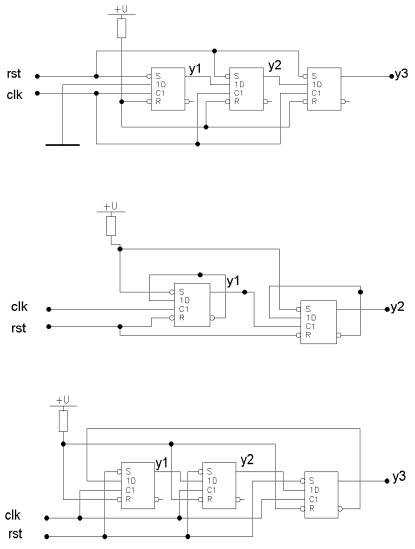

Вариант 4

Вариант 5

Вариант 6

37

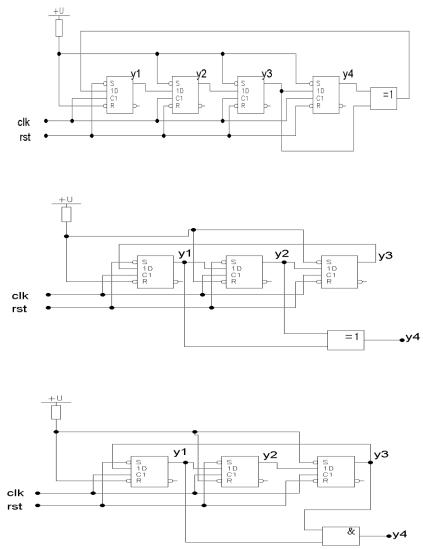

Вариант 7

Вариант 8

Вариант 9

38

Вариант 10

Вариант 11

Вариант 12

39

3.4. Требования к отчету по лабораторной работе

Отчет должен содержать следующую информацию по лабораторной работе:

название работы, цель и задание, согласно варианту;

код описания модели цифрового устройства;

временные диаграммы работы разработанной модели.
