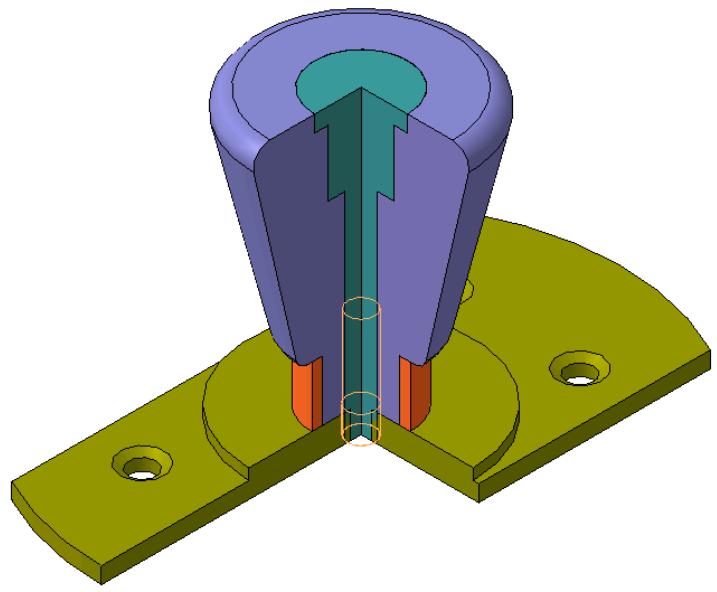

Рисунок А.14 – 3D-модель сборки изделия «Ручка дверная» (варианты 7, 27)

21

21

22

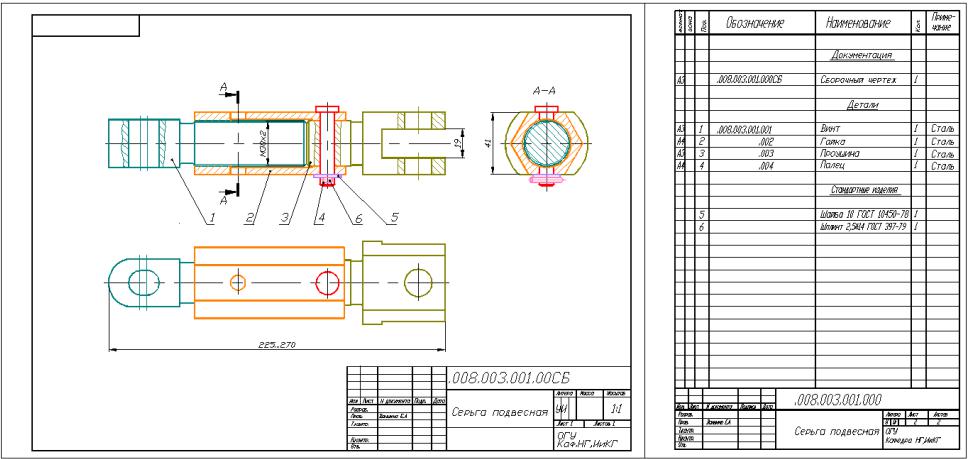

Рисунок А.15 – Сборочный чертеж «Серьга подвесная». Спецификация (варианты 8, 28)

22

Техническое описание устройства изделия «Серьга подвесная»

Этот узел включается в качестве звена с регулируемой длиной в различные шарнирные механизмы и подвески.

Винт с ушком 1 и проушина 3 шарнирно присоединяются к соединяемым серьгой деталям. Проушина 3 соединена с гайкой 2 при помощи пальца 4. Вращением гайки 2 достигается изменение длины серьги. Вращение гайки возможно

(при серьге, поставленной на место) после того, как вынут палец 4, только на 180 º или кратное число градусов, то есть только на целые числа полуоборотов гайки.

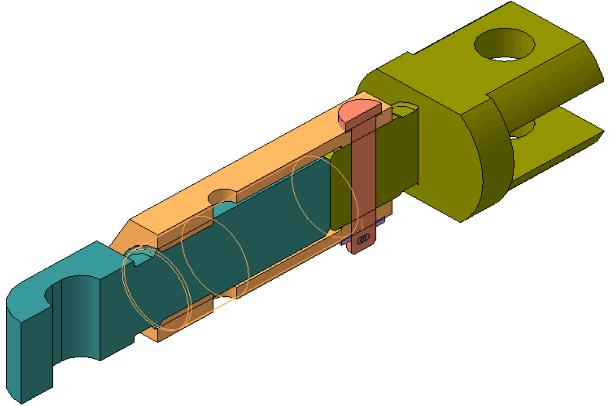

Рисунок А.16 – 3D-модель сборки изделия «Серьга подвесная» (варианты 8, 28)

23

23

24

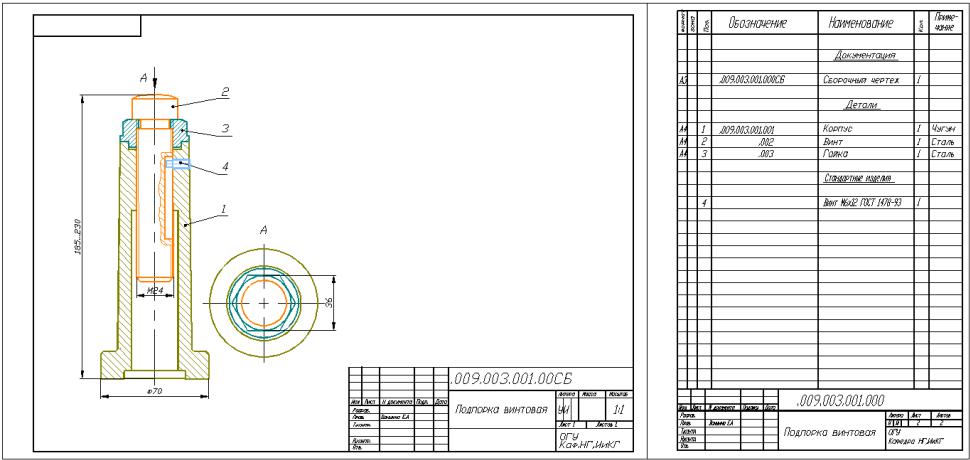

Рисунок А.17 – Сборочный чертеж «Подпорка винтовая». Спецификация (варианты 9, 29)

Техническое описание устройства изделия «Подпорка винтовая»

Подпорки винтовые применяются в качестве регулирующихся по высоте опор для установки деталей при их обра-

ботке на станках.

24

В гладкое отверстие корпуса 1 вставлен винт 2 с резьбой. Винт 2 имеет продольный паз прямоугольного поперечного сечения. Конец винта 4, вверну-

того в отверстие корпуса 1, входит в паз винта 2 и не дает винту 2 вращаться в корпусе 1. На винт 2 навинчена гайка 3, нижней частью входящая в расточку корпуса 1.

При вращении гайки 3 винт 2 будет либо подниматься, либо опускаться,

так как конец винта 4 не дает возможности вращаться винту 2.

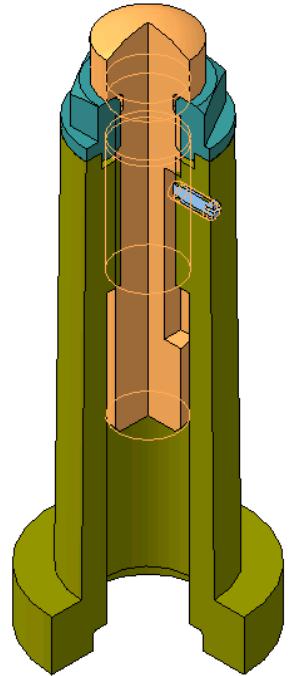

Рисунок А.18 – 3D-модель сборки изделия «Подпорка винтовая»

(варианты 9, 29)

25
