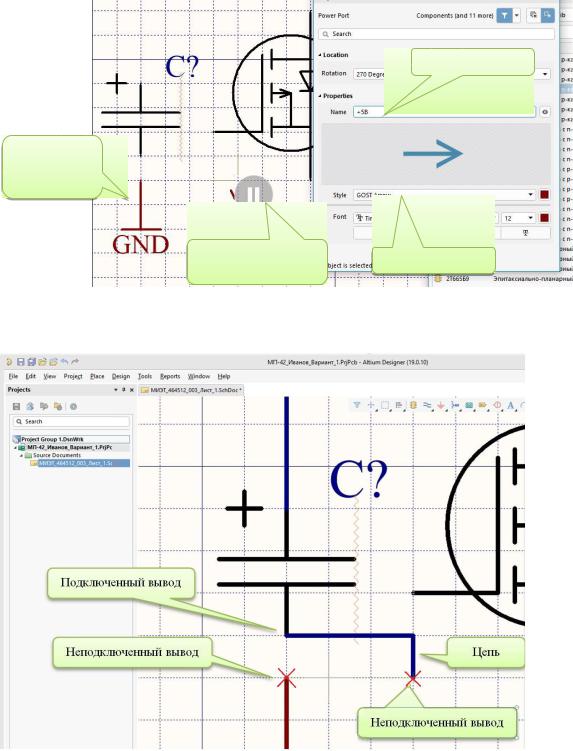

кресты исчезали (рис.1.18). Неподключённые выводы – распространённая ошибка

начинающих пользователей САПР Altium Designer 19.

Имя цепи питания

Обозначение «земли» по ГОСТ

Рис.1.17.

Рис.1.18.

21

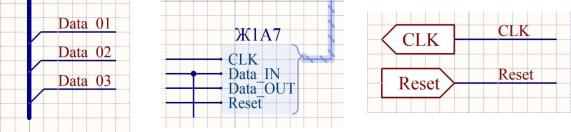

Для упрощения чтения электрических схем ЕСКД разрешает изображать цепи не полностью, а собирать их в жгуты, или шины, или вовсе обрывать связи на полпути к цели. Реализовать это в Altium Designer 19 можно с помощью инструментов Шина,

Порт, Жгут (рис.1.19). Однако надо понимать, что все цепи, входящие в шину Altium Designer должны иметь одинаковое наименование и отличаться только порядковым номером в конце имени цепи. Адаптация инструментов Шина и Порт

к требованиям оформления схем в соответствии с российскими стандартами возможна, но требует серьёзной перенастройки параметров этих инструментов.

Рис.1.19.

11. Командой Place\Net Label присвойте имена цепям. Следите, чтобы метки попадали точно на цепи (красный крест отсутствия подключения при этом пропадает).

Помните, что шаг сетки – 2,50 мм.

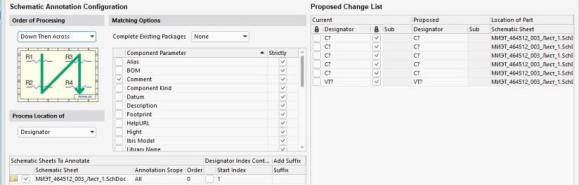

12. Присвойте всем элементам их позиционные обозначения. Это можно делать вручную, открывая параметры элемента и изменяя его десигнатор. Однако программа позволяет сделать это автоматически, выполнив команду Tools\Annotation\Annotate Schematics Quietly. Элементы пронумеруются в определенном порядке автоматически по предустановленным правилам. ЕСКД требует, чтобы на схеме номера позиционных обозначений увеличивались по порядку, без пропусков, причём либо сверху вниз и слева направо, либо сначала слева направо и затем сверху вниз

(рис.1.20). Если вы хотите настроить процесс нумерации по вашему желанию, то запустите команду Tools\Annotation\Annotate Schematics... .

22

Рис.1.20.

13. Теперь схема создана и пронумерована. Сохраните результаты работы на диске или внешнем носителе информации, покажите преподавателю и ответьте на контрольные вопросы.

Контрольные вопросы

1.Что такое проект в Altium Designer? Какое расширение должно быть у файла проекта?

2.Где могут храниться файлы, входящие в один проект? Могут ли находиться

водной директории файлы, принадлежащие разным проектам?

3.Какие функции выполняет схемотехнический редактор, как он запускается?

4.Зачем нужны библиотеки элементов в Altium Designer, какую информацию они содержат?

5.Как подключить библиотеки элементов, как просмотреть содержание библиотек?

6.Какие инструменты для создания схем существуют в схемотехническом редакторе?

7.Что такое шаблоны, какие шаблоны были использованы в настоящей лабораторной работе?

8.Что такое десигнатор элемента, как он назначается и изменяется?

9.Что такое параметры элемента, как они задаются и как заменяются?

10.Что такое линия связи, Порт, Шина? Какие ограничения существуют при создании Шин?

23

Лабораторная работа № 2 Создание библиотек элементов

Цель работы: изучение структуры библиотек элементов и процесса создания собственных элементов в библиотеках САПР Altium Designer 19.

Продолжительность работы: 4 часа.

Задание: создать в соответствии с вариантом задания библиотеку с топологическими и схемотехническими элементами.

Ожидаемый результат: файл библиотеки элементов удовлетворяющих требованиям стандартов ЕСКД и IPC.

Защита работы: предъявить на экране компьютера библиотеку элементов, ответить на контрольные вопросы.

Теоретические сведения

САПР Altium Designer 19 поддерживает различные виды библиотек элементов: отдельные схемотехнические, отдельные топологические, интегрированные и библиотеки на основе баз данных. Каждый вид библиотек имеет свои преимущества и недостатки, но построены все они по одному принципу и отличаются по сути лишь способом предоставления информации. В лабораторной работе № 1 использовались интегрированные библиотеки, которые заранее компилировались из схемотехнической и топологической библиотек. Их основное преимущество заключается в том, что пользователь не имеет возможности изменить их содержимое. Такие библиотеки часто применяются на предприятиях с большим числом пользователей и специальным отделом, занимающимся созданием общих библиотек. Библиотеки на основе баз данных также строятся из схемотехнической и топологической библиотек, но вся информация об элементах (УГО, посадочное место, набор параметров) хранится в единой таблице Microsoft Excel или Microsoft Access.

Такой подход позволяет создавать огромные библиотеки, например, библиотеки резисторов со всеми предустановленными параметрами элементов: номиналом

24

сопротивления, точностью, типоразмером и артикулом производителя. Это резко сокращает вероятность возникновения ошибок в обозначении элементов при создании схем и ускоряет работу разработчиков печатных плат.

В лабораторной работе № 2 вы создадите отдельно топологическую и схемотехническую библиотеки, которые являются основами всех других типов библиотек. Вы сделаете их локальными и подключите только к своему текущему проекту. В схемотехнической библиотеке содержится следующая информация об элементах:

наименование элемента;

его изображение на электрической схеме. Их может быть несколько разных;

префикс позиционного обозначения, так называемый десигнатор;

набор параметров элемента, например, для резистора, таких как номинал сопротивления и его точность. Количество и тип параметров могут быть произвольными;

перечень подключенных к элементу моделей, количество которых не

ограничивается. Самой важной из них является футпринт (footprint) - модель посадочного места, определяющая установку элемента на печатную плату. Существуют также 3D-модели корпуса элемента и модели, описывающие функционирование элемента (IBIS-, SPICE-модели)

Изображение элемента на схеме называется УГО или Symbol. Для одного элемента УГО может состоять как из одной части, так и из нескольких, называемых гейтами (Gates или Parts). Так, УГО резистора содержит всего одну часть, а УГО микросхемы с 586 выводами может содержать и более 20 гейтов. Это делается для удобства изображения на листе электрической схемы больших и сложных устройств.

Каждое УГО или гейт имеют выводы. Выводы выполняют разные функции, на одни электрические сигналы подаются, с других снимаются, какие-то служат для подачи питания, а некоторые никак не используются. Выводы, выполняющие разные
