Материал: Компьютерное проектирование авиационных конструкций и технологий в среде «Компас-3Д». Лосев Н.В., Некравцев Е.Н

4.1.1. Использование мыши для выделения объектов

Основные объекты КОМПАС-ГРАФИК, такие как точки, отрезки, окружности, линейные, угловые и иные размеры и т.д., можно выделять простым щелчком мыши. Повторный щелчок отменяет выделение. Щелчок с одновременно нажатой клавишей <Shift> добавляет новый объект к группе выделенных ранее объектов.

4.1.2. Выделение объектов рамкой

Самый быстрый способ выделения группы близко расположенных друг от друга объектов – использование рамки.

Для этого включите мышью кнопку «Выделить рамкой» на Инструментальной панели, а затем щелкните в двух угловых точках диагонали прямоугольника, полностью охватывающего нужные объекты.

4.2. Использование вспомогательных построений

При вычерчивании на бумаге обычно построение объектов начинают с нанесения тонких линий. Аналогичная операция имеется и в КОМПАС-ГРАФИК. Для этой цели служит кнопка «Ввод вспомогательной прямой». После завершения использования вспомогательных линий, их все можно удалить одной командой

4.2.1. Пример использования вспомогательных построений

Допустим, необходимо на чертеже плоской прямоугольной детали построить изображение отверстия диаметром 25 мм точно в центре прямоугольника.

Рис. 4.1. Использование вспомогательных построе-

ний

Построение можно начать с нанесения прямоугольника заданных размеров, воспользовавшись кнопкой «Ввод прямоугольника».

Затем для разметки центра прямоугольника можно провести две вспомогательные прямые, являющиеся его диагоналями. При этом удобно воспользоваться глобальной привязкой «Ближайшая точка» для точного позиционирования в вершины.

После включения привязки «Пересечение» и кнопки «Ввод окружности» достаточно задать радиус окружности как 25/2 и курсором поймать центр прямоугольника. Щелчок мыши в эту точку зафиксирует построение окружности. Если же при этом построении еще была нажата кнопка «Отрисовка осей», то будут автоматически проведены и осевые линии.

Завершить построение следует удалением вспомогательных диагоналей.

4.3. Простановка размеров

4.3.1. Основные сведения о вводе размеров

Простановка размеров является одной из самых сложных, трудоемких и ответственных операций. Именно в этой операции наиболее часто появляются ошибки при обычном выполнении чертежа на кульмане.

КОМПАС-ГРАФИК позволяет значительно сократить время на простановку размеров и уменьшить вероятность появления ошибок. Он поддерживает все предусмотренные ЕСКД правила простановки различных типов размеров: линейных, угловых и т.д. Размеры всегда вычисляются автоматически, но их можно при необходимости корректировать.

КОМПАС-ГРАФИК позволяет включить или отключить автоматическую простановку квалитета и предельных отклонений.

Для этой цели служит команда

В появившемся на экране окне необходимо настроить параметры проставляемых размеров:

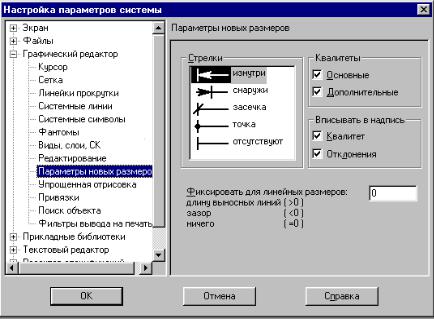

Рис. 4.1. Окно настройки параметров размеров

После внесения изменений в окне настройки параметров размеров и нажатия кнопки <OK> система будет все вновь проставляемые размеры выполнять в соответствии с данной настройкой. Ранее проставленные размеры можно отредактировать.

Система строго выдерживает требования стандартов относительно размера и общего вида чертежного шрифта, длины и формы стрелок, расстояний от текста размерной надписи до выносной или размерной линии. Но при этом чертежи в КОМПАС-ГРАФИК обычно получаются несколько больше, чем их аналоги, вычерченные на кульмане. В этом случае уменьшение соответствующих параметров позволит сделать чертежи более компактными.

По умолчанию система КОМПАС-ГРАФИК использует при простановке размеров следующие параметры (табл.

4.1):

Таблица 4.1. Параметры размеров по умолчанию
