СПБГУАП| Институт 4 группа 4736

безкомпенсаторных надземных переходах без специальных опор, в местах пересечения автомобильных и железных дорог, оврагов и т.п.

Ввышеупомянутых условиях прокладки трубопроводов общим является изменение грунтовых условий по длине трассы, сочетание подземных, надземных и подводных частей. Такие участки трубопровода будем называть переходными.

Вработе [14] расчет однопролетного бескомпенсаторного надземного перехода на прочность и устойчивость сводится к решению двух последовательных задач. На первом этапе решается задача об изгибе трубы под действием поперечной нагрузки, на втором - в расчете на продольные усилия действие поперечной нагрузки заменяется начальным прогибом, вызванным этой нагрузкой. В самой расчетной схеме рассматриваемый участок условно делится на три части: средняя часть соответствует переходу, а две крайние – примыкающим к переходу подземным участкам трубопровода. Грунтовые условия и условия нагружения трубопровода в примыкающих участках одинаковые и постоянны по длине. Такая постановка задачи позволяет применить уравнение изгиба балки на опорах для средней части и уравнение изгиба балки на упругом основании – для примыкающих слева и справа частей. Однако эти уравнения не учитывают воздействие внутреннего рабочего давления и температурных напряжений, вызывающего дополнительный изгиб трубопровода и потерю его устойчивости.

Ваналогичной постановке [10] выполнено исследование НДС трубопровода в оползающем грунте. В отличие от ранее упомянутой публикации в этой работе для описания НДС средней части используется уравнение продольно-поперечного изгиба балки на опорах, а для примыкающих частей – также уравнение изгиба балки на упругом основании, что приводит к невыполнению условия непрерывности продольного усилия, растяжения – сжатия трубы в узлах сопряжения этих частей.

Вузлах сопряжения средней и крайних частей выполняется условие непрерывности прогиба и моментов. Поскольку в узлах сопряжения отсутствуют два условия: непрерывность (равенство) углов поворота и непрерывность (равенство) поперечной силы, то автор принимает дополнительное условие равенства нулю угла поворота в узле сопряжения и из этого условия определяет поперечную силу, которую в дальнейшем использует

врешении задачи. Как и в постановке задачи о НДС однопролетного бескомпенсаторного перехода [14], не учитывается воздействие внутреннего рабочего давления и температурных напряжений, вызывающего дополнительный изгиб трубопровода. Это воздействие заменяется действием

продольного усилия Nx, которое возникает в защемленных грунтом прямолинейных примыкающих частях.

Величина продольного усилия Nx, в защемленной части строго прямолинейного участка трубопровода, определяемая по формуле



кц



(5.10)

где

площадь поперечного сечения стенки трубы;









166

Контакты | https://new.guap.ru/i03/contacts

СПБГУАП| Институт 4 группа 4736

разность температур эксплуатации и замыкания при строительстве;

модуль упругости и коэффициент Пуассона металла трубы соответственно;

кц кольцевые напряжения от рабочего давления ;коэффициент температурного расширения металла трубы;

взависимости от соотношения между эксплуатационными параметрами

и, может принимать положительное или отрицательное значения или равняться нулю.

В случае, когда оно положительное, труба в защемленной части трубопровода растягивается в продольном направлении. При значительном положительном температурном перепаде величина продольного усилия, определяемая по формуле (5.10), принимает отрицательное значение, и труба в этом случае сжимается в продольном направлении. В случае, когда величина

продольного усилия равна нулю, в защемленной части труба в продольном направлении не деформируется.

Согласно положениям СНиП 2.05.06-85 расчет прочности и устойчивости должен учитывать воздействие эквивалентного продольного осевого усилия , которое для защемленного грунтом трубопровода определяется по формуле

св

(5.11)



где св площадь поперечного сечения трубы «в свету».



Поясним воздействие эквивалентного продольного усилия

на изгиб

трубопровода и его отличие от воздействия продольной силы на примере классической задачи продольно-поперечного изгиба стержня. Принимая предположение о том, что рассматриваемый участок трубопровода составлен из прямых труб, эквивалентное продольное усилие , определяемое как разность силы воздействия внутреннего давления в поперечном сечении трубы «в свету» и продольного усилия в стенке трубы, принимает постоянное значение, система нелинейных дифференциальных уравнений и соотношений, которая после выполнения элементарных преобразований сведена к классическому уравнению продольно-поперечного изгиба стержня. Этот стержень деформируется под действием вертикальной распределенной нагрузки и внешней продольной силы , приложенной к стержню на одной из опор. Под действием силы стержень может перемещаться в продольном направлении. При этом на другой опоре стержень является неподвижным в продольном направлении. Именно такое закрепление стержня на опорах подразумевается в классической задаче продольно-поперечного изгиба стержня. Концы рассчитываемого участка трубопровода, защемленные грунтом, и стержень, концы которого закреплены на опорах, перемещаются в продольном направлении неодинаково. Например, в защемленном грунтом трубопроводе стенка трубы в зависимости от эксплуатационных нагрузок либо растягивается, либо сжимается в продольном направлении, или она не испытывает продольных деформаций. В этом случае она, под действием внутреннего давления расширяясь в радиальном направлении, не может укорачиваться в

167

Контакты | https://new.guap.ru/i03/contacts

СПБГУАП| Институт 4 группа 4736

продольном направлении, что приводит к возникновению в ней растягивающих напряжений в этом направлении. Ослабление степени защемления трубопровода грунтом уменьшает его растяжение в продольном направлении. Это уменьшение, в свою очередь, увеличивает эквивалентное продольное усилие, под действием которого трубопровод может потерять устойчивость. Именно этим объясняется большое количество разрушений линейной части магистральных газопроводов в весенний период эксплуатации.

Вышеописанная постановка задачи для оползневого участка не может корректно описывать НДС трубопровода и его потерю устойчивости в силу того, что в данном случае увеличение внутреннего давления приводит к уменьшению продольного усилия в уравнении продольно-поперечного изгиба, используемого в работе [10]. Следовательно, увеличение давления будет способствовать повышению устойчивости трубопровода, что противоречит известным результатам классических исследований по теории сопротивления материалов.

Обоснованием учета воздействия давления в постановке задачи изгиба трубопровода являются результаты решения задач о НДС труб, заполненных жидкостью, для случаев, когда отсутствует воздействие продольного усилия, но при этом труба теряет продольную устойчивость [10]. Феодосьев В. И. показал, что труба, защемленная нижним концом, заполняемая через верхнее отверстие жидкостью с удельным весом γ, может потерять устойчивость по Эйлеру. Труба представлена на рисунке 5.13 а. Казалось бы, в трубе отсутствуют продольные осевые усилия и она устойчивости терять не должна. Но труба, заполненная жидкостью, будет вести себя точно так же, как и свободно стоящий стержень, находящийся под действием собственного веса. Поэтому, если суммарный вес трубы и заполнившей ее жидкости будет больше критического веса для стержня той же длины и жесткости, то труба устойчивость потеряет.

168

Контакты | https://new.guap.ru/i03/contacts

СПБГУАП| Институт 4 группа 4736

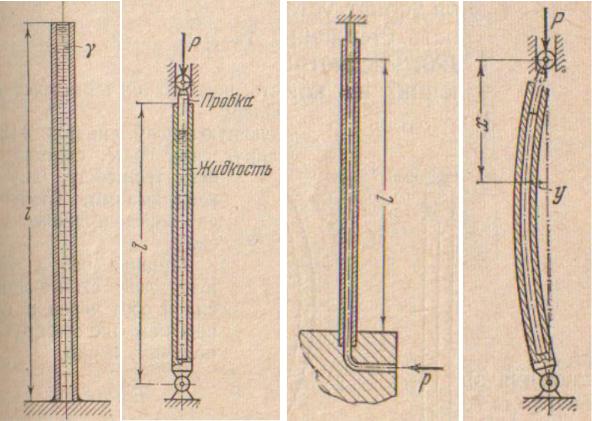

а)

б)

в)

г)

а) трубка, защемленная нижним концом, заполняемая жидкостью;

б) толстостенная трубка, заполненная жидкостью;



в) тонкая трубка, надетая без трения на жесткую неподвижную пробку;

г) трубка в отклоненном состоянии





Рисунок 5.13 – Схемы трубок





Далее рассмотрена тонкостенная прямая трубка, заполненная несжимаемой жидкостью. В верхнее отверстие трубки без трения вставлена пробка. Трубка и пробка закреплены шарнирно, как это показано на рисунке

5.13б. Когда к пробке прикладывается сила ,

давление в жидкости

повышается, но в трубке продольная сжимающая сила

отсутствует.

Может ли трубка при этих условиях потерять устойчивость по Эйлеру? Оказывается, что система теряет устойчивость так же, как если бы сила

была приложена непосредственно к самой трубке. В данном случае продольная

сжимающая критическая сила

кр определяется по формуле



кр



где

момент инерции поперечного сечения стенки трубы.

Иногда приходится слышать, что в рассматриваемом случае трубка не может потерять устойчивость ни при каких условиях. Такое мнение основано на ложном представлении, что в вопросе устойчивости по Эйлеру основную роль играет наличие внутренней сжимающей силы. На самом деле это не так.

169

Контакты | https://new.guap.ru/i03/contacts

СПБГУАП| Институт 4 группа 4736

Для того чтобы правильно решить поставленную задачу, достаточно рассмотреть трубку в отклоненном состоянии, представленную на рисунке 5.13г. Для трубки дифференциальное уравнение изогнутой оси будет, как и для сжатой стойки, следующим:

Отсюда при шарнирном закреплении концов получаем приведенное выше значение критической силы.

Также Феодосьевым В.И. изучено поведение тонкой длинной трубки, которая верхним отверстием надета без трения на жесткую неподвижную пробку. Нижним концом трубка зажата в жестком основании, как показано на рисунке 5.13в. В трубку подается давление р.

Может ли такая трубка при достаточно большом давлении потерять устойчивость?

После разбора предыдущей задачи можно сразу сказать, что трубка потеряет устойчивость при















где

площадь сечения трубки «в свету».

Существование критического давления для данной системы легко обнаруживается и из энергетических соображений. В искривленном положении объем внутренней полости трубки увеличивается на Fλ вследствие того, что

трубка при изгибе сходит с верхней пробки на величину λ, где









Критическая сила определяется из условия





изг

(5.6)

где изг потенциальная энергия деформации трубки при изгибе.

При обычном же нагружении стержня сжимающей силой

изг

получаем

Возникновение продольной силы от воздействия внутреннего давления, которая вызывает изгиб трубопровода, объяснил М.А. Ильгамов решением следующей наглядной задачи. В ней рассматривается изогнутая труба, представленная на рисунке 5.14. В работе отмечается, что при искривлении

170

Контакты | https://new.guap.ru/i03/contacts
