Причины отказов РЭА при действии вибраций Вибрации РЭА вызывают отказы РЭА как из-за механических
разрушений элементов конструкций так и вследствие изменений параметров электрорадиоэлементов и узлов, приводящих к искажениям характеристик сигналов. Можно выделить четыре причины отказов РЭЛ, каждая из которых способна вызывать отказы того и другого характера.
Первая причина заключается в том, что амплитуда перемещения при вибрациях некоторого элемента или группы элементов по крайней мере один раз превысит допустимую величину. В качестве типичных примеров можно привести чрезмерно большое перемещение баллона электронной лампы, вызывающее ее разрушение при соударении с соседними деталями, замыкание контактов реле, короткое замыкание неизолированного провода и т.д.
Вторая причина отказов состоит в том, что амплитуда перемещения превосходит допустимую величину в течение относительно большого промежутка времени. Отказы, возникающие по этой причине, как правило, связаны с искажениями параметров сигналов, которые часто называют виброшумами. Так, например, виброшумы электронных ламп появляются вследствие колебаний катодов прямого накала и витков сеток; дребезжания катода, рамок пли траверс сеток в слюдяных изоляторах при наличии люфтов; колебаний электродов, вызванных резонансными колебаниями вспомогательных деталей и узлов; всплесков затухающих колебаний из-за внутриламповых ударов. В объемных резонаторах колебания элементов приводят к циклическим изменениям индуктивноемкостных связей и, как следствие, к паразитной модуляции сигнала. Частота генератора будет изменяться в соответствии с формулой
f |
1 |
L |
C |
|
||||
|
|
|
|
|
|
|
. |
(63) |
|
|
|
C |
|||||
f |
2 |
L |
|
|||||
Относительные перемещения электрорадиоэлементов и проводников вызывают изменения паразитных связей в электрических цепях. Колебания волноводов приводят к увеличению скорости затухания электромагнитного поля, а колебания вибратора в прямоугольном волноводе - к появлению паразитной амплитуднофазовой модуляции.
151
Третья причина отказов заключается в том, что напряжение в некотором элементе хотя бы один раз превзойдет допустимую величину к этот элемент либо разрушится, либо в нем возникнут остаточные деформации. В качестве примера можно назвать расслоение многослойных печатных плат, необратимые изменения параметров полупроводниковых приборов и др.
И, наконец, четвертая причина отказов состоит в том, что механические напряжения, недостаточные для разрушения или необратимого изменения параметров за один цикл колебаний, вызывают явления, приводящие к отказам, при длительном действии напряжения. Типичный пример — усталостные разрушения внешних выводов и траверс полупроводниковых приборов, микросхем, резисторов и других элементов. Переменные механические напряжения вызывают также изменения электрического сопротивления полупроводниковых материалов и. магнитной проницаемости ферритов, что часто служит причиной недопустимого искажения электрических сигналов в радио технических устройствах.
Как видим, вибрации являются причиной большого количества неисправностей, что приводит к значительному увеличению интенсивности отказов РЭА.
Резонансные колебания элементов конструкций РЭА и способы их устранения
Дестабилизирующее действие вибраций значительно возрастает при возникновении резонансных колебаний элементов конструкций, т.е. когда частота собственных колебаний конструкции и частота возбуждения примерно совпадают. Амплитуды перемещения, скорости и ускорения при этом значительно увеличиваются и могут превышать в десятки раз амплитуды возмущающего колебания. Особенно опасны резонансные колебания электромонтажных плат, так как амплитуды колебаний могут значительно превзойти уровень, допустимый для ЭРЭ. В качестве примера на рис. 45 (кривая I) показана зависимость коэффициента усиления колебаний в центре круглой платы ракетного радиовзрывателя по отношению к закрепленным краям. Видно, что на частоте около 150 Гц амплитуда колебаний возрастает в 40 раз по отношению к амплитуде возмущающих колебаний. При амплитуде ускорения возмущающих колебаний всего в 10g на некоторые электрорадиоэлементы будут
152
действовать перегрузки в 400 единиц, что приведет к быстрому их отказу.

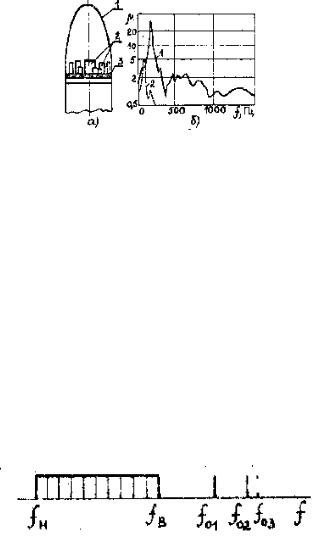

Рис. 45. Виброзащита электронных элементов
а – носовая часть ракеты; I – корпус ракеты; 2 – электронные элементы; 3 – плата; б – частотная характеристика платы; I – однородная плата; 2 — плата с антирезонансными слоями
Существует несколько способов устранения резонансных колебаний плат РЭА. Широко распространен способ, заключающийся в смещении спектра собственных частот колебаний конструкции за верхнюю границу диапазона частот возмущающих вибраций (рис. 4:). Для полного устранения резонансных колебаний необходимо, чтобы первая собственная частота колебаний F01 была не менее чем на октаву выше максимальной частоты возмущающих колебаний Fв, т.е. необходимо выполнение условия F01/Fв 2.
Рис. 46. Рекомендуемое соотношение спектров возмущающих и собственных колебаний
Практически этого стремятся достичь изменением способов крепления, постановкой дополнительных опор и ребер жесткости, увеличением толщины и уменьшением площади конструкции, т.е. в основном повышением жесткости. Если требуется значительно сместить спектр собственных частот в высокочастотную область, то это приводит к необходимости большого увеличения массы и габаритов, что делает этот способ малопригодным, например для бортовой ракетной радиоаппаратуры, спектр частот вибрационных воздействий у которой достигает нескольких килогерц, а требования к массе и габаритам - жесткие. Поэтому узлы и блоки такой
153
аппаратуры часто полностью заливаются легкими и жесткими пеноматериалами, что в определенной степени позволяет получить желаемый результат, но при этом значительно ухудшается тепловой режим и ремонтопригодность изделий. Способ, основанный на повышении жесткости, целесообразно применять, когда диапазон частот действующих вибраций не превышает 400-500 Гц или когда достаточно снизить резонансные колебания на некоторую, иногда не очень большую, величину. Это характерно для РЭА, у которой преобладают отказы усталостного характера.
Как видно из выражения
A |
250n |
, |
(64) |
2 |
|||
|
f |
|
|
где А - амплитуда колебаний, мм; f - частота, Гц, небольшое повышение собственной частоты колебаний может существенно уменьшить амплитуду колебаний.
Одним из путей решения проблемы снижения резонансных колебаний является улучшение демпфирующих свойств конструкций, т.е. повышение рассеяния энергии колебаний за счет сил трения. Этого можно достичь включением в конструкции плат специальных антирезонансных покрытий из так называемых вибропоглощающих (ВП) материалов, внутреннее трение которых в десятки и сотни раз больше, чем у конструкционных материалов, например стеклотекстолита. Большое преимущество этого способа в том, что резонансные колебания могут быть снижены в широком диапазоне частот при незначительном увеличении массы и габаритов конструкций. Применение платы, состоящей из трех слоев стеклопластика с зажатыми между ними тонкими слоями из HI материала, снизило резонансные колебания в восемь раз.
Особенности физико-механических свойств полимеров
Эффективный способ уменьшения резонансных колебаний - включение в конструкции слоев из специальных вибропоглощающих (ВП) материалов, внутреннее трение которых в десятки и сотни раз может быть больше, чем у конструкционных материалов. В качестве ВП материалов могут применяться различные материалы с большим внутренним рассеиванием энергии механических колебаний, но наиболее перспективными с учетом всех факторов (технологических,
154
эксплуатационных и др.) являются полимеры. Особенность полимеров резко выделяющая их из среды других материалов, - способность в зависимости от скорости приложения силы вести себя как жидкость или как твердое упругое тело, или же одновременно проявлять свойства того и другого.
Эта особенность определяется структурой полимеров, состоящих из длинных цепных молекул участки которых, так называемые звенья, находятся в хаотическом тепловом движении. Приложение внешней силы приводит к некоторой ориентации звеньев в направлении внешней силы. Величина этой ориентации и, следовательно, деформация полимера зависят не только от величины силы, но и от её скорости. Ориентация звеньев связана с преодолением сил межмолекулярного взаимодействия, которые тем слабее, чем энергичнее тепловое движение, т.е. чем выше температура. Эти обстоятельства обуславливают резкую зависимость механических свойств полимеров от скорости (частоты) деформирования и температуры. На рис. 46 приведены типичные зависимости динамического модуля упругости и коэффициента механических потерь полимеров от температуры и частоты колебаний. Можно выделить три зоны (кривые I) - высокоэластического, стеклообразного (или кристаллического) состояния и переходную зону. Каждый аморфный полимер, в зависимости от температуры и частоты колебаний, может находиться а одном из этих состояний (или вязкотекучем). Например, жесткие пластмассы при нормальных, условиях - это полимеры в области стеклообразного или кристаллического состояния, а резины и другие каучукоподобные материалы-полимеры в области высокоэластического состояния. В качестве ВП материалов для антирезонансных слоев могут выбираться не любые полимеры, а только те, физико-механическое состояние которых соответствует переходной зоне, так как при этом полимер имеет максимальные демпфирующие свойства.
