дологических средств предназначенных для выполнения функциональных задач по разделам проектирования. АРМ проектировщика соответствующего профиля может функционировать в рамках общей системы автоматизированного проектирования (САПР) предприятия или в автономном режиме. АРМ проектировщика оснащается средствами обработки и передачи информации (процессор, мини и макро – ЭВМ, каналы ввода-вывода информации, каналы связи и обмена информацией и др.) и терминальным оборудованием (дисплеи, графопостроители, кодировщики, устройства считывания и вывода информации и т.д.). Также оснащение АРМ должно включать специализированную мебель.

Система автоматизированного проектирования организации производства

Важным направлением интенсификации машиностроительного производства является автоматизация проектных работ различного характера путем создания специализированных систем автоматизированного проектирования. В соответствии с ГОСТ 23501.108-85 различают САПР изделий машиностроения и приборостроения, САПР технологических процессов в машиностроении и приборостроении, САПР объектов строительства, САПР организационных систем.

Наименее разработанной является САПР организационных систем. Это объясняется как чрезвычайной сложностью и разнообразием объема автоматизации производственных систем, отсутствием теоретических и методических и методических разработок, так и недостаточным вниманием к данной проблеме руководителей предприятий.

Необходимость повышения качества разработки организационных проектов, сокращения затрат и сроков проектирования требует создания специализированной системы автоматизированного проектирования организации производства (САПР ОП).

86

Основной целью создания САПР ОП является разработка наиболее экономичного варианта организации производства, труда и управления производственных систем, обеспечивающего получение максимального хозрасчетного дохода.

Применение электронной вычислительной техники в организационном проектировании создает возможности для ускорения обработки большего объема информации и подготовки различных вариантов проектных решений. Использование режима активного диалога проектировщика с ЭВМ позволяет ему принимать все принципиальные решения.

САПР ОП входит в качестве подсистемы в интегральную автоматизированную систему управления предприятием (ИАСУП) и взаимодействуют с другими подсистемами – АСНИ, САПР конструкций, САПР технологии, АСТПП, АСУП и т.д.

Архитектура САПР ОП. Согласно ГОСТ 23501.101-87,

любая САПР представляет собой организационно-техническую систему, объединяющую действия коллектива людей и комплекса технических средств по автоматизированному проектированию и организованную оптимальным образом в проектное подразделение.

САПР ОП – подразделение проектной организации (предприятия), коллектив которого при помощи комплекса технических средств осуществляет автоматизированное проектирование организации производства, труда и управления производственной системы.

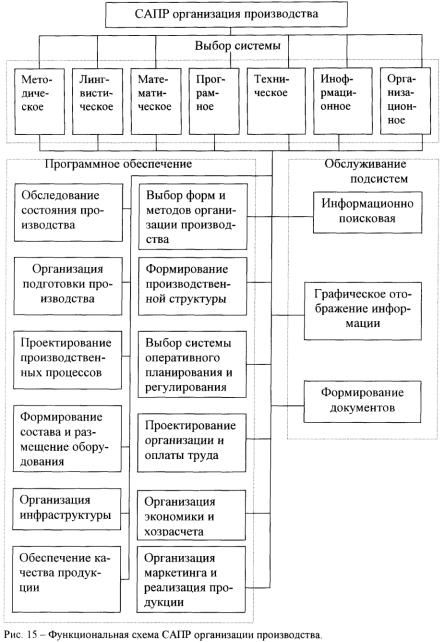

В САПР ОП выделяют проектирующие обслуживающие подсистемы и подсистемы обеспечения (рис. 15).

К проектирующим относятся подсистемы, в которых выполняются проектные процедуры и операции по разработке элементов системы организации производства. В их число входят подсистемы обследования и анализа состояния организации производства, разработки организационных моделей, проектирование отдельных элементов организации производства, разработки и комплексирования организационных модулей и блоков и др.

Структура и состав проектирующих подсистем может быть различной и состоять, например, из следующих подсистем:

87

а) информационная подсистема – информация о публикациях в области организации производственных систем, информация о методиках, справочные и нормативные материалы в области организации производства, труда и управления и др.

б) подсистема организационного анализа и поиска решений

– оптимизация объема выпуска продукции, оптимизация размещения оборудования в пространстве и загрузки оборудования во времени, разработка имитационных моделей проектируемых форм организации производства, оптимизация транспортных потоков, статистический анализ математических экспериментов и др.

в) подсистема расчетов – технически обоснованных норм времени на все операции (детали), норм расхода материалов по деталям (изделиям), нормативов расхода инструмента и оснастки, календарно-плановых нормативов для системы оперативного управления производством, расчет параметров и оптимизация планов-графиков огрпроектирования, трудоемкости и стоимости работ по оргпроектированию и т.д.

Под обслуживающим понимают подсистемы, обеспечивающие функционирование проектирующих подсистем (например, подсистема поисковой, формирования организационной документации).

В САПР ОП входят следующие виды обеспечения: методического, лингвистического, математического, программного, технического, информационного, организационного.

Методическое обеспечение САПР ОП – совокупность до-

кументов, устанавливающих состава, правила отбора и эксплуатации средств обеспечения автоматизированного проектирования.

Организационное обеспечение САПР ОП – совокупность положений, инструкций, приказов, штатных расписаний, квалификационных требований и других документов, регламентирующих организационную структуру подразделений, связи между ними, их функции, а также форму представления результатов проектирования и порядок рассмотрения проектных документов.

89

Лингвистическое обеспечение САПР ОП – совокупность языков проектирования, включая термины и определения, правила формализации естественного языка и методы сжатия и развертывания текстов, необходимых для выполнения автоматизированного проектирования, необходимых для выполнения автоматизированного проектирования.

Математическое обеспечение САПР ОП представляет собой совокупность математических методов математических моделей и алгоритмов проектирования, необходимых для выполнения автоматизированного проектирования.

Программное обеспечение САПР ОП представляет собой совокупность машинных программ, а также пакетов прикладных программ, предназначенных для получения по своему назначению разбивается на два вида: системное и прикладное (проблемное).

Техническое обеспечение САПР ОП представляет собой совокупность взаимосвязанных и взаимодействующих технических средств. Оно должно включать как универсальные средства ввода, обработки и вывода информации из ЭВМ, так и специализированные: автоматизированные рабочие места, пункты выпуска документации, специализированные микро ЭВМ и др.

Информационное обеспечение САПР ОП содержит все данные, необходимые для проектирования организации производства в производственных системах. Прежде всего сюда относятся документы, государственных и отраслевых стандартов, типовых проектных решений, типовых элементов, стандартных проектных процедур и др. Общее архитектурное решение при построении САПР ОП является подобным традиционным решением при создании всех автоматизированных систем.

При организации САПР ОП следует выделять в структуре системы следующие подразделения:

-группа управления созданием САПР ОП и разработки средств организационного обеспечения;

-группа технического обеспечения и эксплуатации:
