44




№ п/п

Наименования

и обозначения измеряемых и вычисляемых величин


Ед. изм.

Результаты измерений и вычислений

Сопротивления по длине

Местные сопротивления

Уч. 12‒13

Уч. 1–2

Резкий поворот

Плавный поворот

Резкое сужение

1

Номера сечений



12

13

1

2

5

6

7

8

9

10

2

Показания пьезометров zi + pi /ρg (с точностью до мм)

м































3

Объем мерного бака W

м3




4

Время наполнения бака t

с




5

Расход Q

м3




6

Диаметр сечения трубы di

м































7

Площадь поперечного сечения трубы Si = πd 2/4

i

м2































8

Средняя скорость потока ʋi = Q/Si

м/с































9

Скоростной напор ʋ 2/2g

i

м































10

Полные напоры в сечениях zi + pi/ρg + ʋ 2/2g

i

м































11

Потери напора по длине hli и местные hмi (по разности

полных напоров перед и за сопротивлением)

м
















12

Расстояния между точками подключения пьезометров

(длины участков) li

м










13

Коэффициент гидравлического трения по опытным данным λоп = (hlidi /li)/ (ʋ2/2g)

i












14

Коэффициент местного сопротивления по опытным данным оп = hмi /(ʋi 2/2g)















15

Число Рейнольдса Re = ʋi di / ????












16

Область гидравлического сопротивления (гладких труб,

доквадратичная, квадратичная)












17

Коэффициент гидравлического трения λ по эмпирическим

формулам












18

Коэффициент местного сопротивления (по справочнику и эмпирическим формулам)















19

Относительные отклонения

Eλ и Eζ

Eλ = (|λ – λоп| / λ) · 100

%










Eζ = (|о | /) · 100

%














45




№ п/п

Наименования

и обозначения измеряемых и вычисляемых величин


Ед. изм.

Результаты измерений и вычислений

Сопротивления по длине

Местные сопротивления

Уч. 8‒9

Уч. 10-11

Уч. 12–13

Резкое сужение

Резкое расширение

1

Номера сечений



8

9

10

11

12

13

9

10

11

12

2

Показания пьезометров zi + pi /ρg (с точностью до мм)

м































3

Объем мерного бака W

м3




4

Время наполнения бака t

с




5

Расход Q

м3




6

Диаметр сечения трубы di

м































7

Площадь поперечного сечения трубы Si = πd 2/4

i

м2































8

Средняя скорость потока ʋi = Q/Si

м/с































9

Скоростной напор ʋ 2/2g

i

м































10

Полные напоры в сечениях zi + pi/ρg + ʋ 2/2g

i

м































11

Потери напора по длине hli и местные hмi (по разности

полных напоров перед и за сопротивлением)

м
















12

Расстояния между точками подключения пьезометров

(длины участков) li

м
















13

Коэффициент гидравлического трения по опытным данным λоп = (hlidi /li)/ (ʋ2/2g)

i


















14

Коэффициент местного сопротивления по опытным данным оп = hмi / (ʋi 2/2g)












15

Число Рейнольдса Re = ʋi di / ????


















16

Область гидравлического сопротивления (гладких труб,

доквадратичная, квадратичная)


















17

Коэффициент гидравлического трения λ по

эмпирическим формулам


















18

Коэффициент местного сопротивления (по справочнику и эмпирическим формулам)












19

Относительные отклонения

Eλ и Eζ

Eλ = (|λ – λоп| / λ) · 100

%
















Eζ = (|оп| /) · 100

%











46


Виртуальная лабораторная работа № 6 ИЗУЧЕНИЕ ИСТЕЧЕНИЯ ЖИДКОСТИ


ЧЕРЕЗ МАЛЫЕ ОТВЕРСТИЯ В ТОНКОЙ СТЕНКЕ

И НАСАДКИ ПРИ ПОСТОЯННОМ НАПОРЕ В АТМОСФЕРУ
Вводная часть

Малым считается отверстие, линейный размер которого не превышает 0,1Н (рис. 12), где Н – превышение свободной поверхности жидкости над центром тяжести отверстия.

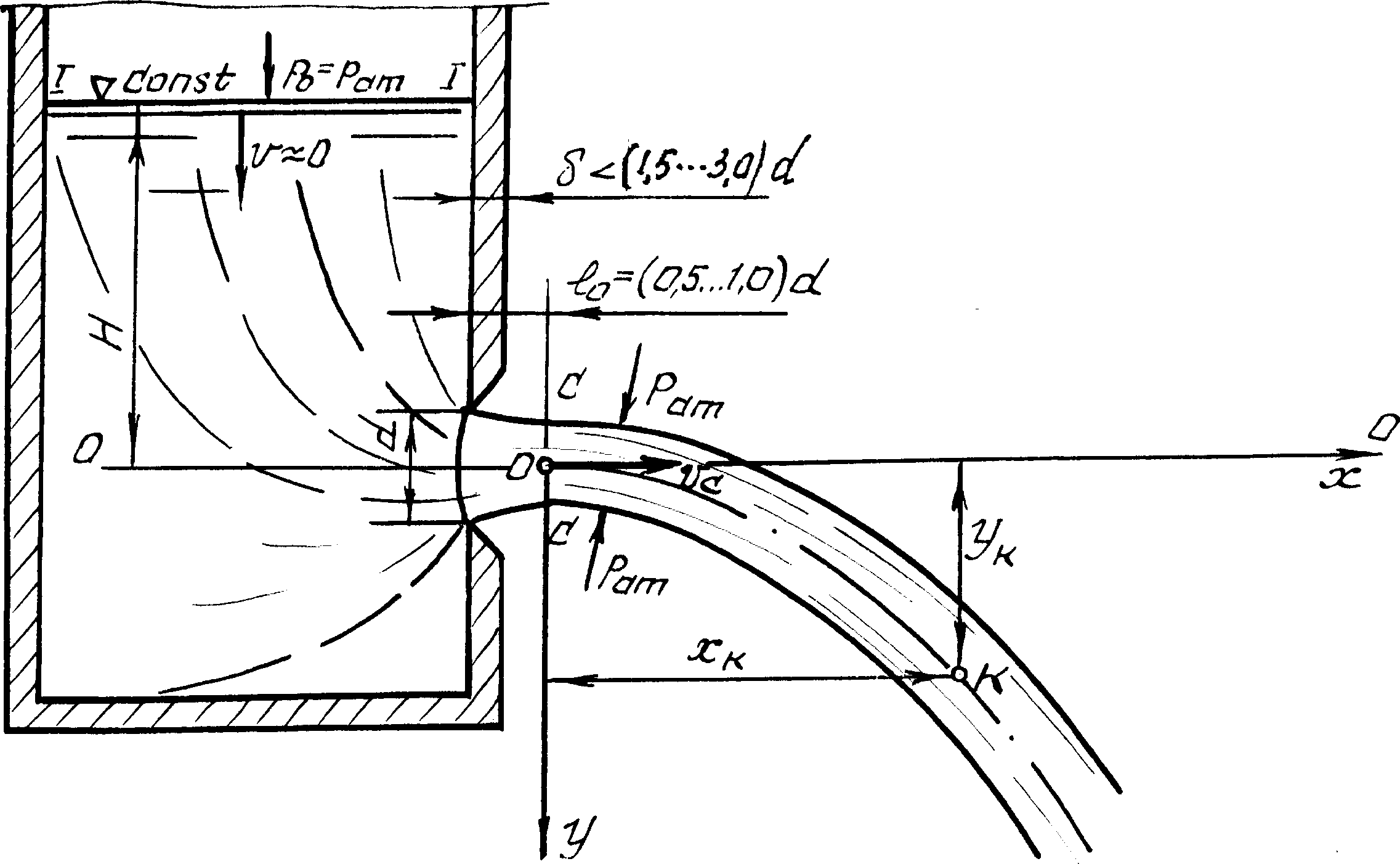

Рис. 12. Истечение жидкости из малого отверстия в тонкой стенке в атмосферу
Стенку считают тонкой, если ее толщина  < (1,5...3,0)d (см. рис. 12). При выполнении этого условия величина  не влияет на характер истечения жидкости из отверстия, так как вытекающая струя жидкости касается только острой кромки отверстия [2, 5, 9].

Поскольку частицы жидкости движутся к отверстию по криволинейным траекториям, то за счет сил инерции струя, вытекающая из отверстия, сжимается. Благодаря действию сил инерции струя продолжает сжиматься и после выхода из отверстия. Наибольшее сжатие струи, как показывают опыты, наблюдается в сечении С–С на расстоянии примерно (0,5...1,0)d от входной кромки отверстия (см. рис. 12). Это сечение называют сжатым. Степень сжатия струи в этом сечении оценивают величиной коэффициента сжатия ε:

???? = ????с , (23)

????

где Sс и S площадь сжатого живого сечения струи и площадь отверстия соответственно.


Среднюю скорость струи ʋс в сжатом сечении С–С при р0 = рат вычисляют по формуле, полученной из уравнения Д. Бернулли, составленного для сечений I–I и С–С (см. рис. 12):

???????? = ???? 2???????? , (24)

где – коэффициент скорости отверстия, определяемый по формуле


???? = 1

????+

1

1+

, (25)

где α – коэффициент Кориолиса (корректив кинетической энергии);

ζ – коэффициент местного сопротивления отверстия.

Исходя из уравнения траектории струи, вытекающей из отверстия, получено еще одно выражение для коэффициента :

???? = ????????

2 ???????? ????

, (26)

где xi и yi – координаты произвольно взятой точки траектории струи.

Поскольку напор теряется главным образом вблизи отверстия, где скорости достаточно велики, при истечении из отверстия во внимание принимают только местные потери напора.


Расход жидкости Q через отверстие вычисляют так:

???? = ???????????? 2???????? . (27)

Введя обозначение получим
???????? = ???? , (28)





???? = ???????? 2???????? , (29)

где μ – коэффициент расхода отверстия, учитывающий влияние гидравлического сопротивления и сжатия струи на расход жидкости.

Величины коэффициентов , , , для отверстий определяют опытным путем. Установлено, что они зависят от формы отверстия и числа Рейнольдса. Однако при больших числах Рейнольдса Re  105 указанные коэффициенты от Re не зависят и для круглых и квадратных отверстий при совершенном сжатии струи равны: = 0,62...0,64; = 0,06;

= 0,97...0,98; = 0,60...0,62.

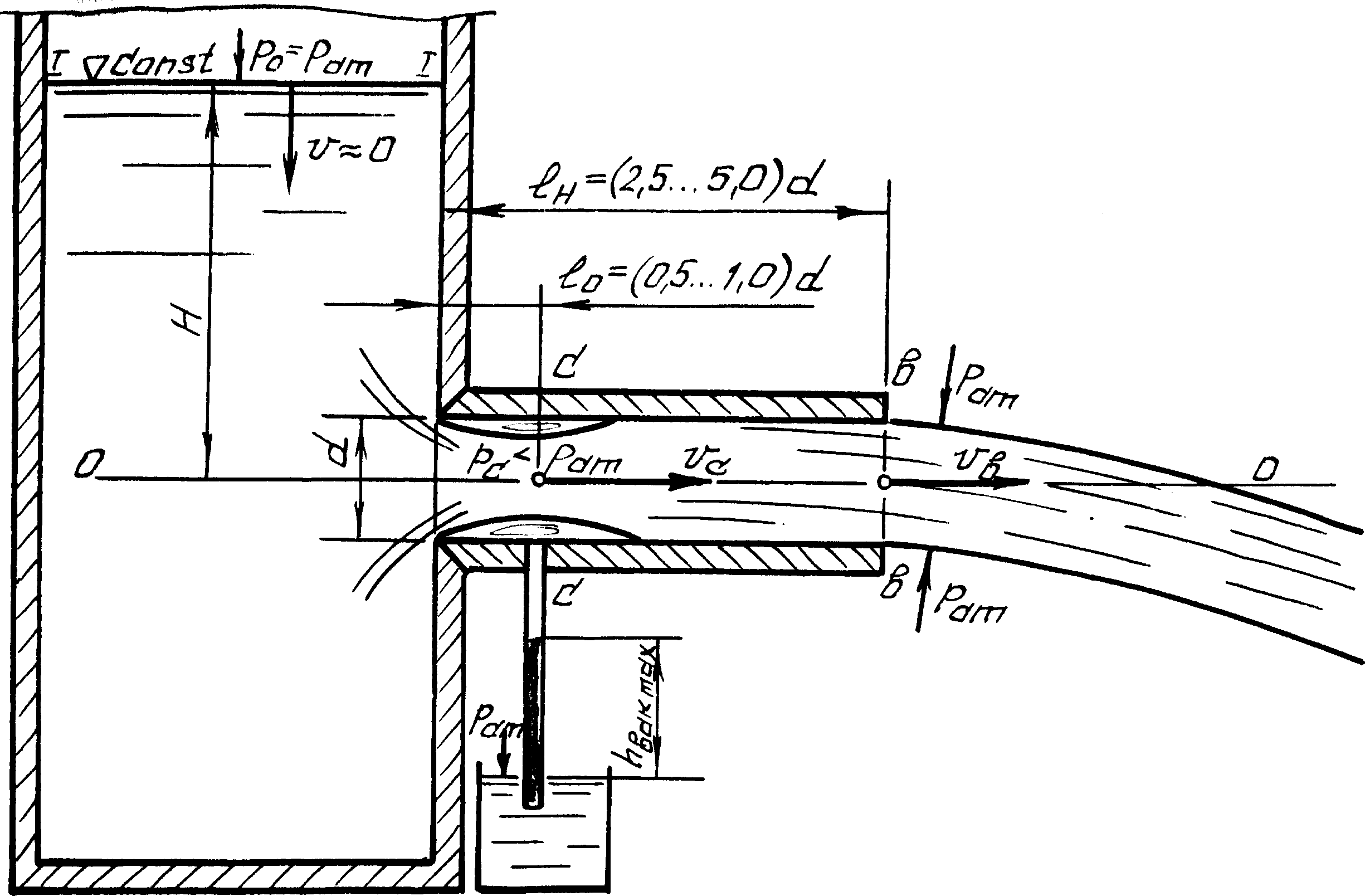

Насадком называют патрубок длиной 2,5d LH  5d (рис. 13), присоединенный к малому отверстию в тонкой стенке с целью изменения гидравлических характеристик истечения (скорости, расхода жидкости, траектории струи) [14, 15].

Насадки бывают цилиндрические (внешние и внутренние), конические (сходящиеся и расходящиеся) и коноидальные, т. е. очерченные по форме струи, вытекающей из отверстия.
