Основные контрольные вопросы к лабораторной работе № 10


  1. Поясните геометрический смысл слагаемых уравнения Д. Бернулли.

  2. Поясните энергетический смысл слагаемых уравнения Д. Бернулли.

  3. Как называется коэффициент , входящий в уравнение Д. Бернулли для потока реальной жидкости, что он учитывает, от чего зависит его величина и каков его физический смысл?

  4. Объясните, чем обусловлены потери полного напора и каков их энергетический смысл.

  5. Поясните, что понимают под термином «удельная энергия».

  6. Объясните термины «местная скорость» и «средняя скорость» и укажите, как определяют эти скорости.

  7. Поясните, что называется прибором Пито ‒ Прандтля.

  8. Как в работе определяется расход по показаниям ртутного дифференциального манометра?

  9. Что понимают под термином «живое сечение потока жидкости»?

  10. Объясните, что такое эпюра скоростей по живому сечению, потока и нарисуйте ее.



Рекомендуемая литература к лабораторной работе 10 [1–6].


84



Таблица 11

Результаты измерений и вычислений по лабораторной работе № 10


№ п/п

Наименования

и обозначения измеряемых и вычисляемых величин

Ед. изм.


Результаты измерений и вычислений

1

Расстояние от центра трубы

до точки замера скорости

см

0

0,5

1

2

3

3,5

4

4,3

4,5

4,6

4,7

5


2

Показание прибора

Пито ‒ Прандтля в точке замера hлев | hправ


м









































































3

Скоростная высота в точке

замера hUi = hлев + hправ

м





































4

Скорость в точке замера



????i = 2????ℎ????i

м/с





































5

Средняя скорость по заме-

ренным скоростям ???? = ????????

12

м/с




6

Площади кольцевых

сечений в точках замера Si

м2×

×10-4

0,196

1,571

5,301

12,57

13,55

11,0

9,927

6,715

4,218

2,898

5,98

4,64

7

Элементарные расходы

по точкам замеров ????i = ????i????i

м3





































8

Расход сечения ????q = ????i

м3





9

Площадь сечения трубопровода диаметром

D = 0,1 м S = πD2/ 4


м2




10

Средняя скорость υq = Qq /S

м/с




11

Число Рейнольдса Re=υqd/v







12

Показание ртутного дифманометра

для замера расхода, h


мм




13




Расход ????h = ???? , (С = 0,7)

л/с




14

Расход Qh

м3




15

Cредняя скорость υh = Qh /S

м/с




Виртуальная лабораторная работа № 11 ПАРАМЕТРИЧЕСКИЕ ИСПЫТАНИЯ ЦЕНТРОБЕЖНОГО НАСОСА
Вводная часть

Параметрические испытания проводятся с целью определения технических показателей (параметров) и характеристик насосов.

Работа насоса характеризуется следующими основными техническими показателями: подачей, напором, мощностью, коэффициентом полезного действия (КПД), частотой вращения и допускаемым кавитационным запасом.

  1. Подача насоса Q ‒ объем жидкости, перекачиваемый насосом в единицу времени (м3/с, л/с, м3/ч).

Массовая подача насоса G ‒ масса жидкости, перекачиваемая насосом в единицу времени (кг/с, кг/ч). Массовая подача через плотность жидкости , кг/м3, связана с объемной зависимостью

???? = ???????? . (50)

Идеальная (теоретическая) подача насоса Qт ‒ сумма подачи насоса

Q и объемных потерь Q:

????т = ???? + ∆???? . (51)

Объемные потери возникают в результате перетекания (утечек) жидкости под действием перепада давления из напорной полости во всасывающую и изменяются при прочих равных условиях практически прямо пропорционально перепаду давления Δp:

∆???? = ????∆???? , (52)

где а ‒ коэффициент пропорциональности.

Подача насоса зависит от геометрических размеров насоса, скорости движения рабочих органов и гидравлического сопротивления сети, на которую работает насос.


  1. + н вс
    Напор насоса H ‒ приращение полной удельной энергии жидкости, проходящей через насос, м. Для работающего насоса напор можно определить по показаниям манометра и вакуумметра:

???? = ????м±????в + ????


???? 2−????2

, (53)

????????

м 2????

где pм и рв ‒ показания манометра и вакуумметра, расположенных на напорном и всасывающем патрубках насоса соответственно, Па; zм ‒ превышение оси вращения стрелки манометра над точкой подключения вакуумметра, м; ????н и ????ВС ‒ Средние скорости движения жидкости в напорном и всасывающем трубопроводах соответственно, м/с. Знак «–» в формуле (53) перед pв ставится случае, когда на входе в насос положительное избыточное давление, т. е. насос работает «в подпоре».

  1. Мощность насоса N ‒ мощность, потребляемая насосом:

???? = ???????? , (54)

где М и ‒ крутящий момент на валу и угловая скорость вала насоса соответственно.

Полезная мощность Nп ‒ мощность, сообщаемая насосом перекачиваемой жидкости и определяемая зависимостью

????п = ???????? = ???????????????? . (55)

Мощность насоса N больше полезной мощности Nп на величину потерь энергии, учитываемых КПД.

  1. КПД насоса ‒ отношение полезной мощности и мощности насоса:

???? = ????п ???? . (56)

КПД насоса учитывает все виды потерь энергии, связанные с передачей ее перекачиваемой жидкости. Потери энергии в насосе складываются из механических, гидравлических и объемных [26–28].

Механические потери ‒ потери на трение в подшипниках, уплотнительных устройствах, поршня о стенки цилиндра и т. п.

Гидравлические потери ‒ потери, связанные с преодолением гидравлических сопротивлений в рабочих органах насоса.

Объемные потери ‒ потери, обусловленные утечкой жидкости из напорной полости насоса во всасывающую через зазоры. В связи с этим следует различать механический, гидравлический и объемный КПД.

Механический КПД насоса м ‒ величина, выражающая относительную долю механических потерь энергии в насосе:

????м = ????−∆????м = ????т , (57)

???? ????

где Nм ‒ мощность механических потерь; NТ ‒ мощность насоса за вычетом мощности механических потерь (теоретическая мощность).

Гидравлический КПД насоса г ‒ отношение полезной мощности насоса к сумме полезной мощности и мощности, необходимой на преодоление гидравлических сопротивлений в насосе:


г
???? = ????п

????п+∆????г

= ????????

???????? +∆????г????

= ????

????+∆????г

= ????

????+∆????г

, (58)

где Nг ‒ мощность, необходимая на преодоление гидравлических сопротивлений в насосе; pг, Hг ‒ потери давления или напора на преодоление гидравлических сопротивлении в рабочих органах насоса.

Объемный КПД насоса о‒ отношение полезной мощности насоса к сумме полезной мощности и мощности, потерянной с утечками:


????
???? = ????п

????п+∆????у

где Nу ‒ мощность на утечки.

= ????????

???????? +????∆????

= ????

????+∆????

= ????

????т

, (59)

Связь КПД насоса с другими частными КПД можно представить в

виде

???? = ????п = ????т????п = ????м ????????

= ????м????г????о . (60)

???? ????·????т ????+∆????г (????+∆????)

  1. Допускаемый кавитационный запас hдоп ‒ кавитационный запас, обеспечивающий работу насоса без изменения основных технических показателей (без кавитации).

Для правильной эксплуатации насосов и их подбора необходимо знать, как изменяются основные технические показатели насоса (Н, N, ,

hдоп) при изменении его подачи Q, т. е. знать его характеристику.

Характеристика центробежного насоса ‒ графическая зависимость напора Н, мощности N, КПД и допускаемого кавитационного запаса


вак
hдоп (или допускаемого вакуума ????доп) от подачи Q при постоянных значениях частоты вращения рабочего колеса, вязкости и плотности жидкости на входе в насос. Она включает три характеристики: напорную H = f(Q), энергетическую (две кривых) ‒ N = f(Q); = f(Q) и кавитационную ‒ hдоп = f(Q). Характеристики получают в результате параметрических испытаний насосов на заводах-изготовителях и помещают в каталогах. На рис. 44 приведены характеристики насоса К 90/85 (4К-6) при n = 2900 об/мин для рабочего колеса с диаметрами D2 = 272 мм и D2 = 250 мм (обточенного). Для последнего кривые показаны пунктиром.

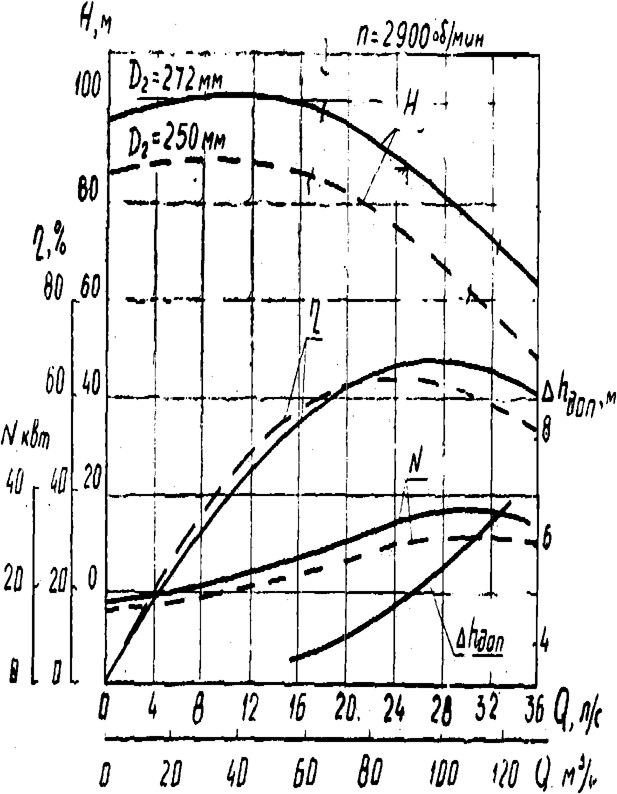

Рис. 44. Характеристика насоса К 90/85 (4К-6)

На напорных характеристиках волнистыми линиями показана рекомендуемая область применения насоса по подаче и напору (поле насоса Q‒Н). В пределах поля насоса КПД имеет максимальное значение или меньше его не более чем на 10%.

Параметрические испытания насосов проводятся в соответствии с ГОСТ 6134-71 «Насосы динамические. Методы испытаний» [29].
