Виртуальная лабораторная работа № 12

КАВИТАЦИОННЫЕ ИСПЫТАНИЯ ЦЕНТРОБЕЖНОГО НАСОСА



Вводная часть

Кавитацией называется нарушение сплошности потока жидкости, обусловленное появлением в ней пузырьков или полостей, наполненных паром и газом. Кавитация возникает, когда абсолютное давление в потоке падает до давления насыщенных паров жидкости при данной температуре. При этом из жидкости интенсивно выделяются пузырьки, заполненные парами жидкости и растворенными в ней газами (жидкость закипает). Обычно выделение газа из жидкости незначительно и не оказывает существенного влияния на технические параметры работы насосов, поэтому кавитацию называют паровой. В дальнейшем под термином кавитация будем подразумевать паровую кавитацию [26–28].

Выделяющиеся из жидкости в местах пониженного давления пузырьки, заполненные паром, уносятся потоком и, попадая в область с повышенным давлением, конденсируются. При этом частицы жидкости, окружающие пузырьки пара, с весьма большими скоростями устремляются в пространство, занимаемое ранее паром. Происходит столкновение частиц жидкости, сопровождающееся мгновенным местным повышением давления, достигающим десятков и даже сотен мегапаскалей. Если конденсация происходит у стенок каналов насоса, то материал стенок быстро разрушается. Причем в первую очередь разрушаются те места, в которых имеются микроскопические трещины на поверхности стенок.

Например, из чугуна прежде всего выбиваются графитовые включения, а затем жидкость, действуя как клин, еще более интенсивно разрушает материал стенок, образуя на их поверхности значительные раковины. Кроме того, материал стенок подвергается разрушению от химического воздействия воздуха, богатого кислородом, и различных газов, выделяющихся из жидкости. Описанный процесс разрушения стенок каналов называется эрозией и является опасным следствием кавитации. Разрушения рабочих колес вследствие кавитации представлены на рис. 46.

Внешним проявлением кавитации является наличие шума, вибрации, падение напора, подачи, мощности и КПД. Очевидно, что работа насоса в кавитационном режиме недопустима.


Возникновение и характер кавитационных явлений определяются кавитационным запасом h ‒ превышением удельной энергии жидкости при входе в насос над удельной энергией ее насыщенных паров:

???? ????2 ????

∆ℎ =

+вс н.п. , (68)

????????

2????

????????


93
где р и ????вс ‒ абсолютное давление и скорость на входе в насос; рн.п.‒ давление насыщенных паров жидкости на входе в насос, зависящее от рода жидкости и ее температуры. Для воды и бензина рн.п. приведены в табл. 14.

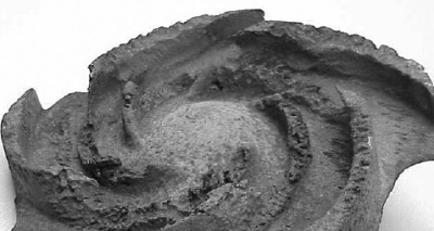

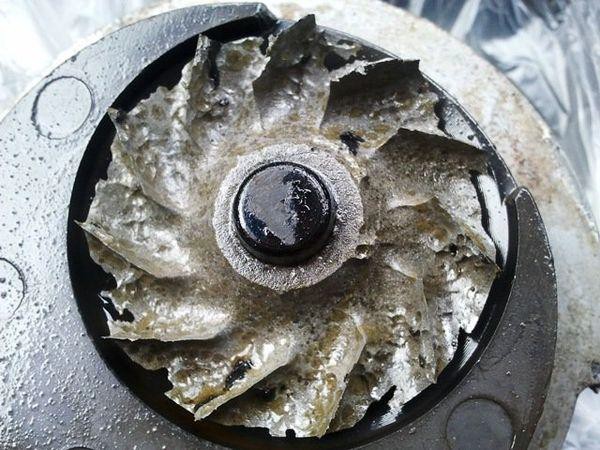

Рис. 46. Разрушение рабочих колес насосов вследствие кавитации
Таблица 14

Давление насыщенных паров жидкости на входе в насос рн.п., кПа


t, оC

5

10

15

20

25

30

40

60

80

100

Вода

0,32

1,21

1,69

2,34

3,17

4,24

7,37

20,2

48,2

103,3

Бензин

Б-70







16,3





33,2

55,8

103,3




Начальная стадия кавитации определяется критическим кавитационным запасом hкр ‒ кавитационным запасом, при котором в насосе наблюдается падение напора на 2 % на частной кавитационной характеристике (Н = f(h)), или на 1 м при напоре насоса более 50 м.

Величину критического кавитационного запаса hкр, м, можно определить при кавитационных испытаниях насоса по частной кавитационной характеристике, или по формуле С.С. Руднева:


∆ℎкр = 10

???? ????

????

3 4

, (69)

где n ‒ частота вращения, об/мин; Q ‒ подача насоса, м3/с; С ‒ кавитационный коэффициент быстроходности, величина которого зависит от конструктивных особенностей насоса и равна: 600…800 ‒ для тихоходных насосов; 800…1000 ‒ для нормальных насосов; 1000…1200 ‒ для быстроходных насосов.

Работа насоса без изменения основных технических показателей, т. е. без кавитации, определяется допускаемым кавитационным запасом

hдоп, вычисляемым по формуле

∆ℎдоп = ????∆ℎкр , (70)

где А коэффициент кавитационного запаса (A = 1,05‒1,3 = f (hкр)) (табл. 15).
Таблица 15

Коэффициент кавитационного запаса


hкр, м

0…2,5

3

4

6

7

8

10

12

14

А

1,3

1,25

1,2

1,13

1,1

1,09

1,08

1,07

1,06


Графическая зависимость допускаемого кавитационного запаса от подачи в рабочем интервале подач hдоп = f (Q) называется кавитационной характеристикой насоса (рис. 47). Ее получают при кавитационных испытаниях насоса по частным кавитационным характеристикам.

Частная кавитационная характеристика ‒ это зависимость напора насоса от кавитационного запаса при постоянной частоте вращения, подаче и температуре жидкости, H = f (h) (рис. 48).

При испытаниях насоса кавитационный запас определяется по формуле


вс
∆ℎ = ????ат−????в−????н.п. + ???? 2


, (71)

оп ????????

2????

где pат ≈ 105 Па ‒ атмосферное давление; pв ‒ показания вакуумметра, Па.

Полученные опытным путем значения hon приводятся к но- минальной частоте вращения nн по формуле

∆ℎ = ∆ℎ

оп

????н

2

, (72)

????оп

затем строится частная кавитационная характеристика насоса (рис. 48).

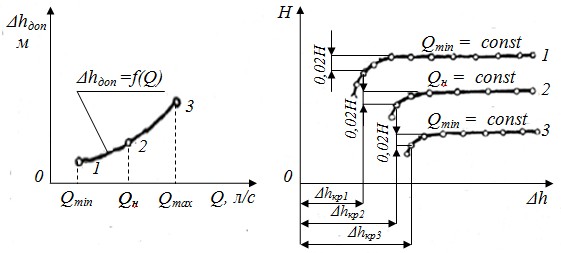

Рис. 47. Кавитационная характеристика насоса

Рис. 48. Частные кавитационные характеристики

насоса

По каждой частной кавитационной характеристике находятся hкр и Q, а затем hдоп (по формуле (70)). По значениям hдоп и Q строится кавитационная характеристика hдоп = f (Q) (см. рис. 47).

Контроль работы насоса при его эксплуатации производится по показаниям вакуумметра, установленного на входе в насос. Связь кавитационного запаса с вакуумом можно найти из выражения

????вак = ????ат−???? = ????в

, (73)

???????? ????????

и далее, произведя подстановку в (73) значения абсолютного давления p из формулы (68):


???? = ∆ℎ???????? + ????н.п. вс , (74)
???? 2 ????

2


вс
???? = ????ат−???? = ????ат−????н.п. − ∆ℎ + ???? 2


. (75)

вак

????????

????????

2????


????
По аналогии с (75) можно записать выражения для критического и допускаемого вакуума. Критический вакуум

????кр = ????ат−????н.п. − ∆ℎ


2

+ вс

. (76)
