Материал: Разработка и применение высокоскоростных схем управления силовыми полевыми транзисторами

4.Процессы переключения драйверов высокого уровня

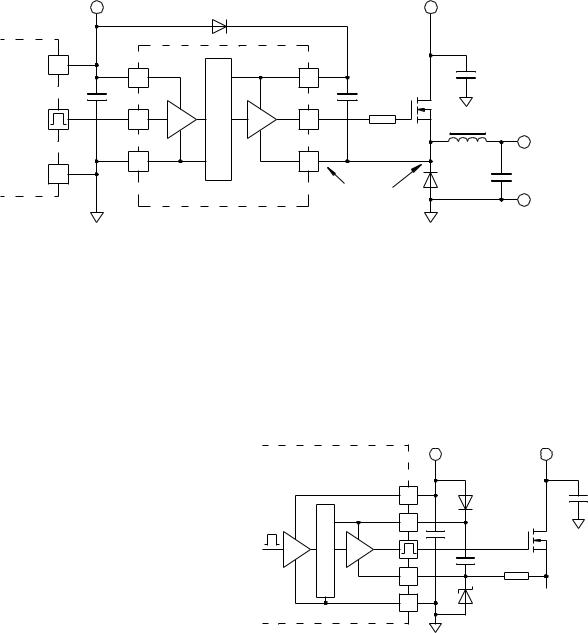

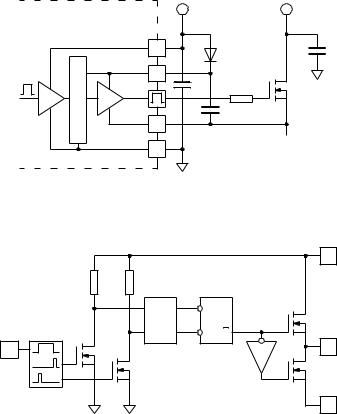

Применение схемы высокого драйвера для управления n-канальным транзистором приведено на рис. 26. В плане процессов переключения она идентична схеме прямого управления n-канальным полевым транзистором верхнего уровня, рассмотренной ранее.

Наибольшие неприятности вызывает наличие отрицательного выброса на истоке силового ключа при его выключении. Как мы уже выяснили, амплитуда этого импульса пропорциональна паразитной индуктивности между выводом стока и землей, включая паразитную индуктивность возвратного диода, и скорости выключения силового транзистора, определяемой входной емкостью CISS и величиной затворного резистора RGATE. Отрицательный выброс создает особенно серьезные проблемы для выходного каскада драйвера еще и из-за того, что вывод истока силового ключа подсоединен непосредственно к "истоковому" выводу драйвера (обычно называемому SRC или VS), и способен опустить некоторые внутренние компоненты драйвера значительно ниже уровня земли.

21

22

5.Питание драйвера верхнего уровня - проблемы запуска и переходных процессов

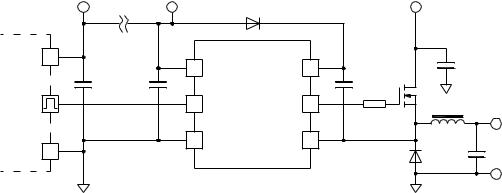

На рис. 28 показана типовая схема включения драйвера верхнего уровня. Теперь мы рассмотрим выбор одного из самых важных компонентов в этой схеме - бутстрепного конденсатора CBST, поскольку именно он пропускает высокие пиковые токи перезаряда входной емкости силового ключа. При нормальной работе этот конденсатор переносит следующие заряды и токи: суммарный заряд включения силового ключа (QG), заряд восстановления обратного сопротивления (QRR) и ток утечки (ILK,D) диода DBST, ток схемы сдвига уровня (IQ,LS), ток питания драйвера (IQ,DRV) и ток утечки затвора силового транзистора (IGS) (включая ток через резистор, обычно включаемый между истоком и затвором). Некоторые из этих токов протекают только во время включенного состояния силового ключа, а некоторые вообще могут быть равны нулю - в зависимости от конкретной реализации драйвера.

Исходя из этого можно рассчитать необходимую емкость бутстрепного конденсатора в зависимости от

Для окончательного выбора величины CBST неплохо было бы рассмотреть еще два экстремальных режима работы. При резком изменении нагрузки драйвер должен удерживать ключ в открытом или в закрытом состоянии в течении нескольких циклов, и энергии в конденсаторе CBST должно хватить для удержания напряжения питания верхнего драйвера выше порога его отключения.

При резком увеличении нагрузки контроллер может удерживать силовой ключ в открытом состоянии, пока ток

в дросселе не увеличится до уровня выходного тока. Максимальное время этого открытого состояния (tON,MAX) обычно определяется величиной напряжения на дросселе. В этом случае емкость CBST может быть оценена как:

где VBST - начальное напряжение на бутстрепном конденсаторе, и VUVLO - порог отключения драйвера при понижении питания. В случае драйвера на дискретных компонентах минимальное напряжение, до которого может опускаться напряжение бутстрепного конденсатора, определяется напряжением надежного открывания полевого транзистора.

При резком уменьшении нагрузочного тока контроллер пропускает несколько импульсов, и когда ток через дроссель прекратится, напряжение на истоке силового транзистора установится на уровне выходного напряжения. В этом случае энергии в CBST должно хватить не только на обычный разряд всех паразитных элементов, но и на включение силового транзистора в первом цикле после паузы. Аналогично предыдущему случаю можно рассчитать необходимую величину бутстрепного конденсатора:

23

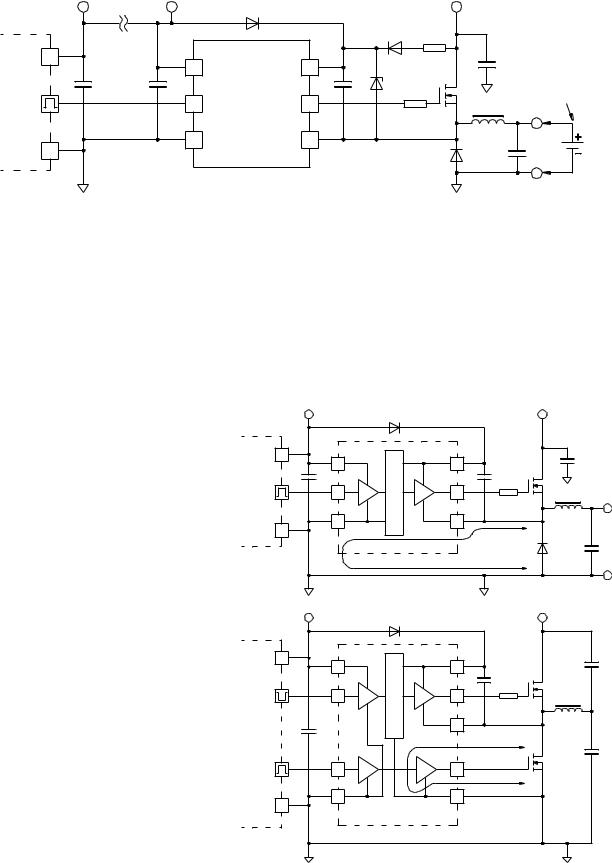

Рис. 29 Схема запуска бутстрепного драйвера

В некоторых случаях, например в зарядных устройствах, напряжение на выходе присутствует еще до включения самого конвертора. В этом случае исток силового транзистора и нижний вывод CBST находятся под потенциалом выхода, и бутстрепный конденсатор не может зарядиться до напряжения большего, чем разница между напряжением питания контроллера и выходным напряжением. Этого напряжения может не хватить для включения драйвера верхнего уровня в первом цикле.

При достаточно большой разнице входного и выходного напряжений решению этой проблемы может помочь дополнительная цепочка из резистора RSTART, диода DSTART и стабилитрона DZ, включенная в соответствии с рис. 29. Напряжение стабилитрона DZ должно быть чуть больше напряжения на бутстрепном конденсаторе в нормальном режиме работы, и ток через резистор RSTART желательно выбирать минимально возможным для устойчивого запуска при минимальном входном напряжении - это уменьшит дополнительные потери от введения такой цепи.

24

эти три пути протекания затворного тока должны быть минимизированы по площади.

Вторая проблема заключается в минимизации пути следующего большого импульсного тока - тока заряда бутстрепного конденсатора. Этот путь включает в себя бутстрепный конденсатор, бутстрепный диод, вывод VS драйвера и открытый возвратный диод (или транзистор). Конденсатор CBST периодически подзаряжается через диод DBST от демпфирующего конденсатора CDRV, и происходит это за очень короткое время соответственно очень большим током. Поэтому "высокая" часть драйвера должна быть расположена как можно ближе к его "низкой" части. Кроме того, существует эмпирическое правило, что конденсатор CDRV должен иметь большую величину, чем CBST. Выполнение этих правил так же чрезвычайно важно для устойчивой работы схемы.

Следующая проблема связана с наличием емкостного тока между землей и "высокой" частью драйвера, протекающего по низкоимпедансной цепи, и наша задача пропустить его мимо чувствительных к наводкам аналоговых цепей. На рис. 30 показаны пути этого паразитного емкостного тока в двух наиболее распространенных схемах применения интегральных драйверов высокого уровня.

Одиночный драйвер высокого уровня имеет, как правило, всего один земляной вывод, и емкостные токи будут протекать через общие с управляющим сигналом цепи. Поэтому очень желательно минимизировать путь прохождения емкостного тока между земляными выводами контроллера и драйвера - это позволит минимизировать разность потенциалов между ними.

В случае использования комбинированного драйвера высокого/низкого уровня ситуация обычно гораздо лучше, поскольку такие драйверы имеют отдельные выводы сигнальной земли (обычно помечаемой как GND) и силовой земли (COM). Это позволяет возвращать паразитные емкостные токи по наиболее короткому пути - вывод силовой земли COM стараются расположить как можно ближе к истоку "нижнего" силового ключа. Сигнальную же землю драйвера лучше подключать как можно ближе к земляному выводу контроллера - это позволит увеличить помехоустойчивость схемы.

Наконец, следует упомянуть о фильтрующем конденсаторе по питанию контроллера (CBIAS на рис. 28), его рекомендуется располагать в непосредственной близости от выводов питания и земли. Этот конденсатор может быть весьма небольшим, поскольку он не пропускает через себя никаких больших импульсных токов, и не участвует в процессах перезаряда входных емкостей силовых ключей - всю работу берут на себя конденсаторы CDRV и CBST.

25
