Материал: Основы электротехники. Часть 1. Цепи постоянного тока линейные цепи при гармонических воздействиях. Литвиненко В.П

Мгновенная мощность гармонических сигналов в индуктивности равна

а после тригонометрических преобразований получим

Временная диаграмма мгновенной мощности в индуктивности совпадает с показанной на рис. 4.4 для емкости.

Средняя мощность гармонических сигналов в индуктивности (как и в емкости) равна нулю, то есть индуктивность не потребляет мощность от гармонического источника.

В табл. 4.1 приведены сводные результаты для гармонических сигналов в элементах цепи.

4.2.Средняя мощность гармонических сигналов в линейном двухполюснике

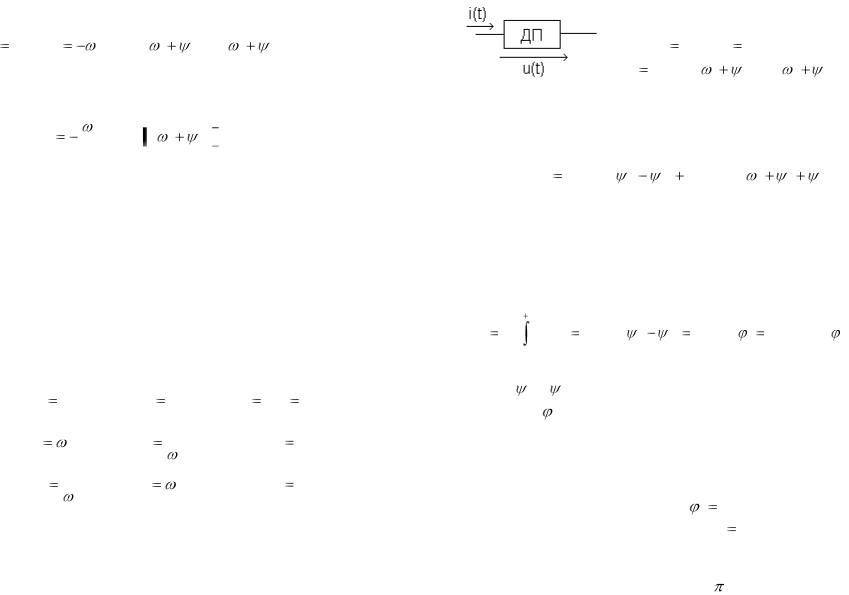

Рассмотрим двухполюсник (ДП) на рис. 4.6, через который протекает гармонический ток i(t) и к которому приложе-

79

но напряжение u(t) вила (4.1). Мгновенная мощность равна

Как видно, мгновенная мощность изменяется по гармоническому закону с частотой 2и содержит постоянную составляющую.

Средняя мощность равна

где u i - сдвиг фаз между напряжением и током. Ве-

личину cos( ) называют коэффициентом мощности.

Как видно, потребляемая двухполюсником мощность определяется амплитудами (действующими значениями) тока и напряжения и коэффициентом мощности. Для максимизации потребляемой мощности (например, электродвигателем) необходимо обеспечить условие cos( ) 1, то есть нулевой сдвиг

фаз между напряжением и током ( 0 ). Это означает, что

двухполюсник должен вести себя как сопротивление R .

В чисто реактивной цепи, содержащей только индуктивности и емкости, сдвиг фаз / 2 , при этом потребляе-

мая мощность будет рана нулю при любых амплитудах тока и

80

напряжения.

Полученное выражение (4.29) для средней мощности полностью согласуется со значениями PСР в элементах цепи R, L и C (табл. 4.1), так как в сопротивлении 0 , а в индуктивности и емкости / 2 .

Для расчета потребляемой двухполюсником мощности необходимо определить амплитуды (действующие значения) тока и напряжения и сдвиг фаз между ними, а затем воспользоваться выражением (4.29).

4.3. Тригонометрический метод расчета

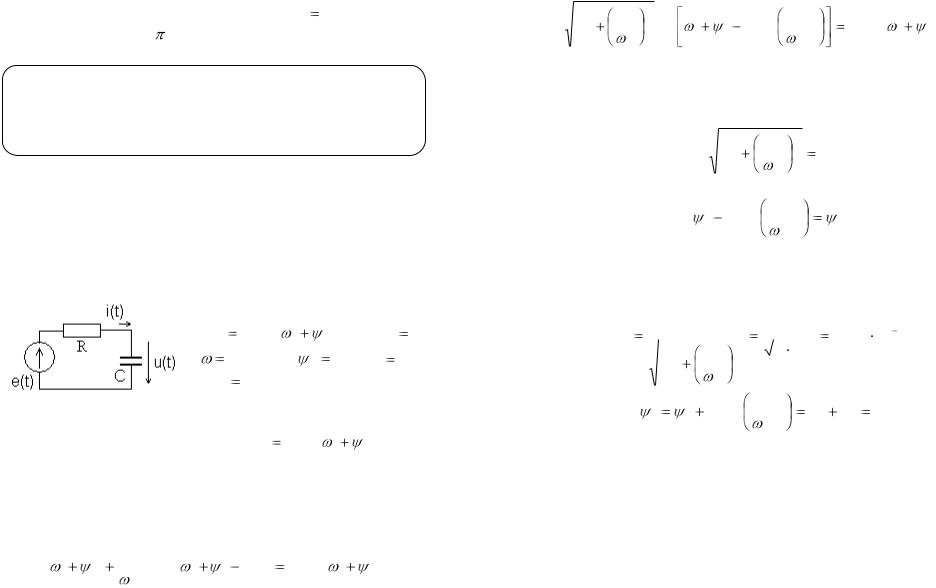

Тригонометрический метод расчета гармонических токов и напряжений в линейной цепи базируется на законах Ома и Кирхгофа для мгновенных значений сигналов в тригонометрической форме.

тогда с учетом свойств гармонических напряжений в сопротивлении и емкости на основе второго закона Кирхгофа получим

Левая часть (4.31) может быть преобразована в тригонометрическую функцию,

тогда, уравнивая коэффициенты в правой и левой частях уравнения, получим

Из полученных выражений нетрудно определить амплитуду и начальную фазу тока в цепи,

При найденном токе нетрудно определить напряжение u(t) на

емкости (проведите расчет самостоятельно).

Как видно, тригонометрический метод требует суммирования гармонических функций с неизвестными параметрами, что приводит к громоздким расчетам, если число слагаемых функций более двух. Этот метод применим для расчета очень простых цепей.

82

ставить проекцией на горизонтальную ось вектора, вращающе-

ных значений проводится против часовой стрелки).

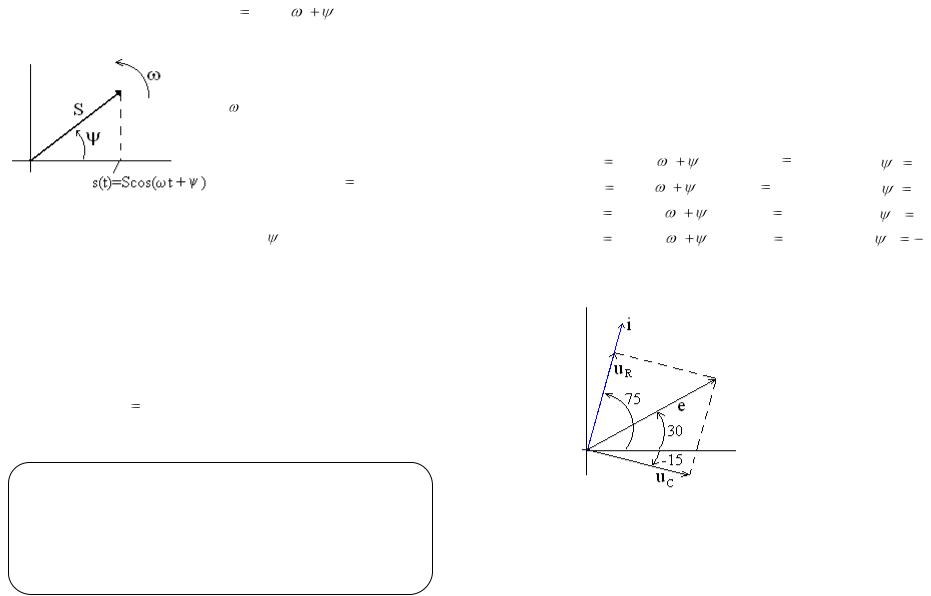

Все гармонические токи и напряжения в цепи с одинаковой частотой, равной частоте источников сигнала, можно представить совокупностью синхронно вращающихся векторов вида рис. 4.8. Так как все векторы вращаются синхронно и между ними сохраняются амплитудные и угловые соотношения, то вращение можно остановить и рассматривать неподвижную совокупность векторов. Если вращение остановлено в момент времени t 0 , то угол наклона каждого вектора к горизонтальной оси равен начальной фазе соответствующего вектору гармонического сигнала.

Векторная диаграмма электрической цепи – это совокупность векторов, соответствующих гармоническим токам и напряжениям цепи, длина каждого вектора равна амплитуде (или действующему значению) сигнала, а угол наклона вектора к горизонтальной оси – начальной фазе сигнала.

83

Для векторного представления гармонических сигналов

выполняются законы Кирхгофа в классической формули-

ровке.

В качестве примера рассмотрим векторную диаграмму цепи, показанной на рис. 4.7. Результаты ее расчета тригонометрическим методом приведены в табл. 4.2 (проведите соответствующие расчеты).

Таблица 4.2

штабы (например, В/см и мА/см) токов и напряжений различны (ток и напряжение не сравнимы между собой).

Напряжение на сопротивлении uR опережает по фазе напряжение на емкости uC на 900. Это обусловлено тем, что в

84

последовательной цепи рис. 4.7 через сопротивление и емкость протекает один и тот же ток, причем напряжение на сопротивлении совпадает по фазе с током, а на емкости – отстает по фазе от тока на 900.

Сумма векторов напряжений на сопротивлении и емкости в цепи рис. 4.7 по второму закону Кирхгофа (в векторной форме) равна ЭДС источника, что и показано на векторной диаграмме рис. 4.9.

Как видно, векторная диаграмма цепи может быть построена по результатам расчета всех гармонических токов и напряжений. Однако ее можно построить «качественно» (без знания точных параметров векторов, но с правильными соотношениями между ними) и не проводя численных расчетов.

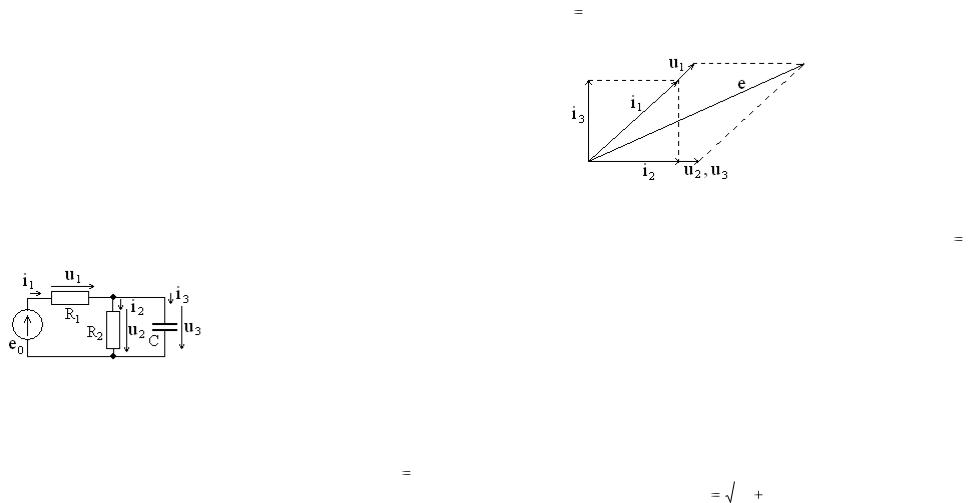

Рассмотрим пример RC цепи, показанной на рис. 4.10, в которой заданы положительные направления и условные обозначения всех токов и напряжений.

Прежде всего, необходимо проанализировать структуру цепи. В ней присутствует

Рис. 4.10 параллельный фрагмент (соединение элементов C и R2), который соединен последовательно с сопротивлением R1 и ис-

точником напряжения e . Тогда построение необходимо начать с напряжения на параллельном фрагменте, при этом u2 u3 ,

этот вектор проведем произвольно по модулю и направлению, например, горизонтально, векторная диаграмма показана на рис. 4.11.

Ток i2 совпадает по фазе с напряжениями u2 i3 опережает их по фазе на 900. Соответствующие

изображены на диаграмме рис. 4.11 с произвольной длиной и указанными угловыми соотношениями относительно вектора

85

u2 u3 . Векторная сумма этих токов по первому закону Кирхгофа равна току i1 , то есть этот вектор строится исходя из век-

На этом построение «качественной» векторной диаграммы цепи заканчивается.

Если цепь содержит последовательный фрагмент, входящий в смешанное соединение, то построение целесообразно начинать с вектора тока этого фрагмента.

Векторная диаграмма электрической цепи может использоваться для иллюстрации амплитудных и фазовых соотношений между токами и напряжениями, но и для формирования аналитических выражений, связывающих их амплитуды (действующие значения) и начальные фазы.

Например, для диаграммы рис. 4.11 амплитуды (дейст-

можно использовать теорему косинусов (пример приведите самостоятельно).

Для сложной цепи построение «качественной» векторной диаграммы требует вдумчивого подхода при выборе начального вектора и способов построения остальных векторов.

86

4.5.Особенности расчета цепи с гармоническими сигналами

Мгновенные значения токов и напряжений в электрической цепи связаны между собой уравнениями законов Ома и Кирхгофа. Последние предполагают суммирование гармонических функций времени с неизвестными амплитудами и начальными фазами, например, с помощью теоремы косинусов, а это приводит к громоздким расчетам даже в относительно простых цепях.

Существенно упростить расчеты можно, отказавшись от описания сигналов с помощью тригонометрических функций времени и заменив его числами, на зависящими от времени. На эту возможность указывает векторная диаграмма цепи, которая полностью отражает свойства гармонических сигналов и не зависит от времени.

Известно, что вектор, выходящий из начала координат, можно представить комплексным числом. Таким образом, в теории электрических цепей при расчете гармонических про-

цессов возникает метод комплексных амплитуд.

4.6. Расчет средней (потребляемой) мощности

По результатам расчета гармонических токов и напряжений можно определить мощность, потребляемую цепью от источника сигнала.

В качестве примера рассмотрим цепь на рис. 4.7, результаты расчета приведены в табл. 4.2.

Рассматривая цепь относительно зажимов источника

С другой стороны, в рассматриваемой цепи емкость не потребляет мощность гармонического сигнала, и она может выделяться только в сопротивлении. Тогда получим

Как видно результаты совпадают.

Если в цепи имеется несколько сопротивлений, то общая потребляемая цепью мощность будет равна мощности, потребляемой каждым сопротивлением в отдельности.

4.7. Задания для самостоятельного решения

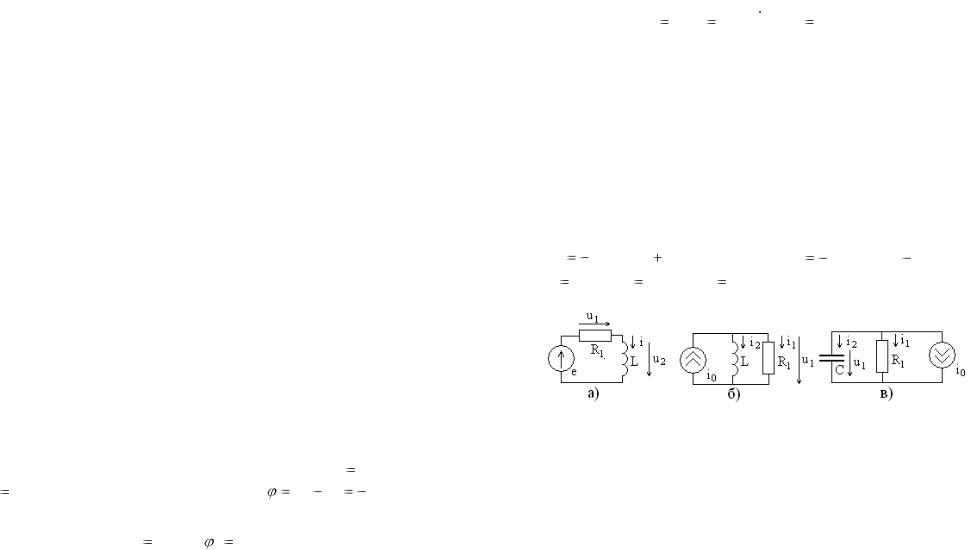

Задание 4.1. Тригонометрическим методом определите амплитуды и начальные фазы токов и напряжений на элемен-

Рис.4.12

По результатам расчета постройте полные векторные диаграммы цепей, проверьте выполнимость законов Кирхгофа.

Задание 4.2. Постройте «качественные» векторные диаграммы цепей, показанных на рис. 4.12. Сравните их с расчетными диаграммами из задания 4.1.

88
