Прогибаясь, биметаллическая пластина своим свободным концом воздействует на контактную систему теплового реле.

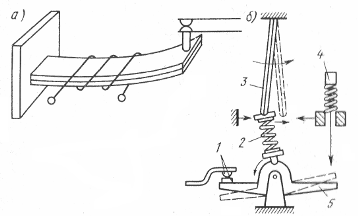

Рисунок 17 - Устройство теплового реле: а - чувствительный элемент, б - прыгающий контакт, 1 - контакты, 2 - пружина, 3 - биметаллическая пластина, 4 - кнопка, 5 – мостик
Времятоковые характеристики теплового реле.

Основной характеристикой теплового реле является зависимость времени срабатывания от тока нагрузки (времятоковая характеристика). В общем случае до начала перегрузки через реле протекает ток Iо, который нагревает пластину до температуры qо. При проверке времятоковых характеристик тепловых реле следует учитывать, из какого состояния (холодного или перегретого) происходит срабатывание реле.

При проверке тепловых реле надо иметь в виду, что нагревательные элементы тепловых реле термически неустойчивы при токах короткого замыкания.

Выбор тепловых реле.

Номинальный ток теплового реле выбирают исходя из номинальной нагрузки электродвигателя. Выбранный ток теплового реле составляет (1,2 - 1,3) номинального значения тока электродвигателя (тока нагрузки), т. е.тепловое реле срабатывает при 20- 30% перегрузке в течении 20 минут.

Постоянная времени нагрева электродвигателя зависит от длительности токовой перегрузки. При кратковременной перегрузке в нагреве участвует только обмотка электродвигателя и постоянная нагрева 5 - 10 минут. При длительной перегрузке в нагреве участвует вся масса электродвигателя и постоянна нагрева 40-60 минут. Поэтому применение тепловых реле целесообразно лишь тогда, когда длительность включения больше 30 минут.

Влияние температуры окружающей среды на работу теплового реле.

Нагрев биметаллической пластинки теплового реле зависит от температуры окружающей среды, поэтому с ростом температуры окружающей среды ток срабатывания реле уменьшается. При температуре, сильно отличающейся от номинальной, необходимо либо проводить дополнительную (плавную) регулировку теплового реле, либо подбирать нагревательный элемент с учетом реальной температуры окружающей среды.

Для того чтобы температура окружающей среды меньше влияла на ток срабатывания теплового реле
, необходимо, чтобы температура срабатывания выбиралась возможно больше. Для правильной работы тепловой защиты реле желательно располагать в том же помещении, что и защищаемый объект. Нельзя располагать реле вблизи концентрированных источников тепла — нагревательных печей, систем отопления и т. д. В настоящее время выпускаются реле с температурной компенсацией (серии ТРН).

Конструкция тепловых реле.

Прогиб биметаллической пластины происходит медленно. Если с пластиной непосредственно связать подвижный контакт, то малая скорость его движения, не сможет обеспечить гашение дуги, возникающей при отключении цепи. Поэтому пластина действует на контакт через ускоряющее устройство. Наиболее совершенным является «прыгающий» контакт. В обесточенном состоянии пружина 1 создает момент относительно точки 0, замыкающий контакты 2. Биметаллическая пластина 3 при нагреве изгибается вправо, положение пружины изменяется. Она создает момент, размыкающий контакты 2 за время, обеспечивающее надежное гашение дуги. Современные контакторы и пускатели комплектуются с тепловыми реле ТРП (одно-фазное) и ТРН (двухфазное).

Тепловые реле ТРП.

Тепловые токовые однополюсные реле серии ТРП с номинальными токами тепловых элементов от 1 до 600 А предназначены главным образом для защиты от недопустимых перегрузок трехфазных асинхронных электродвигателей, работающих от сети с номинальным напряжением до 500 В при частоте 50 и 60 Гц. Тепловые реле ТРП на токи до 150 А применяют в сетях постоянного тока с номинальным напряжением до 440 В.

Устройство теплового реле типа ТРП.

Биметаллическая пластина теплового реле ТРП имеет комбинированную систему нагрева. Пластина нагревается как за счет нагревателя, так и за счет прохождения тока через саму пластину. При прогибе конец биметаллической пластины воздействует на прыгающий контактный мостик.

Тепловое реле ТРП позволяет иметь плавную регулировку тока срабатывания в пределах (±25% номинального тока уставки). Эта регулировка осуществляется ручкой, меняющей первоначальную деформацию пластины. Такая регулировка позволяет резко снизить число потребных вариантов нагревателя.  Высокая температура срабатывания (выше 200°С) уменьшает зависимость работы реле от температуры окружающей среды. Уставка теплового реле ТРП меняется на 5% при изменении температуры окружающей среды на КУС. Высокая ударо-вибростойкость теплового реле ТРП позволяют использовать его в самых тяжелых условиях.


Тепловые реле РТЛ.

Реле тепловое РТЛ предназначено для обеспечения защиты электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от не симметрии токов в фазах и от выпадения одной из фаз. Выпускаются электротепловые реле РТЛ с диапазоном тока от 0.1 до 86 А. Тепловые реле РТЛ могут устанавливаться как непосредственно на пускатели ПМЛ, так и отдельно от пускателей (в последнем случае они должны быть снабжены клеммниками КРЛ). Разработаны и выпускаются реле РТЛ и клеммники КРЛ которые имеют степень защиты ІР20 и могут устанавливаться на стандартную рейку. Номинальный ток контактов равен 10 А. Реле топловые РТТ предназначены для защиты трехфазных асинхронных электродвигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности, в том числе возникающих при выпадении одной из фаз, а также от несимметрии в фазах.

Реле РТТ предназначены для применения в качестве комплектующих изделий в схемах управления электроприводами, а также для встройки в магнитные пускатели серии ПМА в целях переменного тока напряжением 660В частотой 50 или 60Гц, в целях постоянного тока напряжением 440В.

3.4 Устройства встроенной температурной защиты



Для защиты электродвигателей от коротких замыканий и перегрузок используют сочетание предохранителей с магнитными пускателями, а также автоматические выключатели. Отсутствие в ряде случаев технической возможности постоянной настройки тепловой защиты выдвинули новые требования к разработке встроенной температурной защиты.

Как показывает практика, встроенная температурная защита эффективно отключает электродвигатели при длительных перегрузках, неправильных процессах пуска и торможения, повышенной частоте включении, обрыве фаз, колебаниях напряжения сети в пределах 70...110% от номинального значения, заклинивании приводного механизма, включении электродвигателя с заклиненным ротором. Повышенной температуре окружающей среды, нарушениях в системе охлаждения.

Температурная защита состоит из температурных датчиков и управляющего устройства.

Температурными датчиками служат полупроводниковые термосопротивления — позисторы пли резисторы, встроенные в лобовую часть обмотки статора (по одному в каждую фазу).

Характерное свойство позистора — высокая чувствительность в узком интервале температур. Например, промышленный позистор СТ5-1, который можно использовать в схеме встроенной температурной защиты электродвигателя, имеет в интервале температур от 60 до 100° практически постоянное сопротивление, а в интервале от 120 до 130° его сопротивление увеличивается в несколько тысяч раз.

В качестве температурных датчиков для устройств встроенной защиты применяют кобальтомарганцевые термосопротивления типа ТР-33, работающие в релейном режиме. Имеется шесть вариантов рабочих групп термосоиротивлений ТР-33, каждой из которых соответствует своп минимальная и максимальная рабочая температура в пределах 5°.

Встроенную защиту с термосопротивлениями ТР-33 настраивают в зависимости от класса изоляции защищаемого электродвигателя. Настройку осуществляют либо изменением напряжения, подаваемого на термосопротивлеиие. либо шунтированиям термосопротивленнй добавочными сопротивлениями.

Наибольшее практическое применение для датчиков встроенной температурной зашиты электродвигателей находят терморезисторы с положительным температурным коэффициентом сопротивления CT14-1A (t°ср—130°) или СТ 14-1 Б (t°ср —105°).


Терморезисторы СТ14-1А изготовляют в виде дисков диаметром 3 и толщиной 1,5 мм. Комплект таких датчиков (три диска из расчета один на фазу) является чувствительным органом защиты, подающим сигнал в управляющее устройство.

В настоящее время выпускают два вида устройств встроенной температурой защиты — УВТЗ-1 и УВТЗ-4А. Принцип их действия одинаков, хотя схема и конструктивное оформление различны.

Устройства температурной защиты унифицированы для всех типоразмеров электродвигателей, взаимозаменяемы и не требуют регулировки и настройки при монтаже и эксплуатации.

Управляющее устройство служит для усиления сигнала, поступающего от встроенных в обмотку статора электродвигателя температурных датчиков, и преобразования в сигнал, управляющий отключением магнитных пускателей (типа ПМЛ, ПМЕ и др.).

Устройство типа УВТЗ-1 состоит из преобразователя и выходного реле. В качестве выходного реле применяют РЗС-6, которое подает сигнал на управление магнитным пускателем.

В схеме автоматически осуществляется самоконтроль за ее работой, то есть обеспечивается гарантия отключения электродвигателя при возникновении неисправности в каком-либо элементе температурной защиты. При выходе из строя датчиков температуры или обрыве цепи их соединения с управляющим устройством последнее не позволяет включить электродвигатель в сеть.

В случае короткого замыкания в цепи датчиков с управляющим устройством транзисторы будут закрыты, управляющий переход транзистора обесточен, реле отключается и своими контактами разрывает пень питания катушки магнитного пускателя.

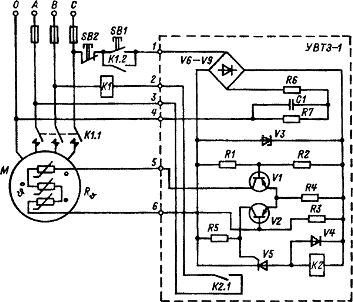

Рисунок 18 - Схема электрическая принципиальная устройства встроенной температурной защиты электродвигателей УВТЗ-1
Датчики температуры устанавливают в асинхронные двигатели на заводе при их изготовлении или капитальном ремонте, а также в действующие электродвигатели во время эксплуатации. После их установки измеряют сопротивление всей цепи датчиков, которое при температуре 20 ±5° должно быть в пределах 120... 150 Ом.

Измерительный ток применяемого омметра не может превышать 50 мА. а напряжение — 2, 5 В. Использовать для этих целей мегомметры не разрешается.
