Материал: Курс лекций Томск 2002 Эксплуатация нефтяных и газовых скважин введение общая характеристика нефтяной залежи

Блочное заводнение целесообразно на больших неоконтуренных месторождениях, когда по данным разведочных скважин очевидна промышленная нефтеносность в районе их расположения. В этом случае до окончательной разведки месторождения и определения контуров нефтеносности возможен ускоренный ввод объекта в эксплуатацию путем разрезания рядами нагнетательных скважин месторождения на отдельные блоки с самостоятельными сетками эксплуатационных скважин. Тогда внутри каждого блока бурят добывающие скважины в виде рядов, число и плотность которых на площади блока определяют гидродинамическими и технико-экономическими расчетами. При окончательной разведке и оконтуривании месторождения блоки, введенные в эксплуатацию раньше, технологически вписываются в общую схему разработки и составляют с ней органически целое.

Очаговое заводнение используют в сочетании с любой другой системой заводнения для улучшения охвата пласта вытеснением, а также для выработки запасов из отдельных линз или участков пласта (застойных зон), на которые не распространяются влияние закачки от ближайших нагнетательных рядов. Как правило, при очаговом заводнении используют под нагнетание одну из добывающих скважин, расположенную рационально по отношению к окружающим добывающим скважинам и в зоне пласта с повышенной проницаемостью. Однако для очагового заводнения возможно бурение специальной скважины или даже группы скважин для увеличения охвата воздействием большего объема нефтенасыщенной части пласта или его слабопроницаемых зон.

При достаточно детальной геологической изученности объекта разработки очаговое заводненне может применяться и как самостоятельное на всех этапах разработки и доразработки месторождения и в известном смысле является средством регулирования процесса вытеснения.

Избирательную систему заводнення применяют, как и очаговую, при выработке запасов нефти из сильно неоднородных прерывистых как по простиранию, так и по толщине коллекторов. При этой системе точки бурения нагнетательных скважин определяют с учетом детального изучения геологических условий распространения продуктивного пласта, его связей с забоями ближайших добывающих скважин и таким образом

, чтобы обеспечить максимально возможную интенсивность вытеснения нефти водой и свести до минимума влияние неоднородности и линзовидности пласта на полноту выработки и конечный коэффициент нефтеотдачи. Вследствие этого нагнетательные скважины оказываются расположенными на площади хаотично, отражая естественную неоднородность коллектора.

Это осложняет систему водоснабжения натнетательных скважин. На первых этапах разработки, когда геологическая информация ограничена или просто недостаточна, эта система не может быть применена. Она эффективна лишь на последующих этапах, когда выявляются детали строения пласта н результаты влияния на скважины закачки основной системы заводнения.

Площадное заводнение - наиболее интенсивная система воздействия на пласт, обеспечивающая самые высокие темпы разработки месторождений. Добывающие и нагнетательные скважины при этой системе располагаются правильными геометрическими блоками в виде пяти-, семи- или девятиточечных сеток, в которых нагнетательные и добывающие скважины чередуются (рис. 3.1). При разбуриваннп площади по таким равномерным сеткам скважин оказывается, что при пятиточечной схеме на каждую нагнетательную скважину приходится одна добывающая, при семиточечной схеме две добывающие, а при девятиточечной три добывающие скважины. Учитывая, что нагнетательные скважины не дают продукцию, становится очевидным, что девятиточечная схема экономически вытоднее, однако интенсивность воздействия на залежь при этом меньше и вероятность существования целиков нефти при прорыве воды в добывающие скважины больше. Исторически сложилось так, что площадное заводненне использовали на последних стадиях разработки как вторичные методы добычи нефти. Однако система площадного заводнения имеет самостоятельное значение, может эффективно использоваться на ранних этапах разработки при хорошей изученности пласта.

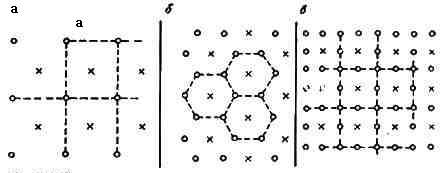

Рис. 3.1. Схема размещения скважин при площадном заводнении:

а - 5 - точечная система; б - 7 - точечная система; в - 9 - точечная система.

Пунктиром выделены симметричные элементы
В заключение необходимо заметить, что перечисленные схемы размещения скважин могут применяться не только при закачке воды, но и при закачке газа или при проталкивании газом или водой различных растворителей в виде оторочек. Однако масштабы применения других методов воздействия, по сравнению с закачкой воды, настолько малы, что приходится говорить главным образом о размещении скважин при заводнении.

3.3. Основные характеристики поддержания пластового давления закачкой воды

Техника и технология ППД закачкой воды связана с некоторыми понятиями и определениями, которые характеризуют процесс, его масштабы, степень компенсации отборов закачкой, сроки выработки запасов, число нагнетательных и добывающих скважин и др. К числу таких характеристик относится количество нагнетаемой воды. При искусственном водонапорном режиме, когда отбор нефти происходит при давлении в пласте выше давления насыщения, объем отбираемой жидкости, приведенный к пластовым условиям, должен равняться объему нагнетаемой жидкости, также приведенной к пластовым условиям, г. е. к пластовой температуре и давлению. Поскольку в этих условиях пластовая продукция состоит только из нефти и воды, а газ находится в растворенном состоянии, то можно написать следующее уравнение баланса расходов жидкостей, приведенных к пластовым условиям:

, (3.1)

Q_наг - объемный расход нагнетаемой воды при стандартных условиях (например, м³/г); b_в - объемный коэффициент нагнетаемой воды, учитывающий увеличение объема воды при нагревании до пластовой температуры и уменьшение ее объема при сжатии до пластового давления (для обычных пластовых температур и давлений b_в = 1,01); Qн - объемная добыча нефти (суммарный дебит) при стандартных условиях (дебит товарной нефти); b_н - объемный коэффициент нефти, учитывающий ее расширение за счет растворения газа, повышения температуры и незначительное сжатие от давления. (Для каждого конкретного пласта b_н определяется экспериментально на установках pVT или приближенно рассчитывается по статистическим формулам. Обычно b_н = 1,05 - 1,30, но иногда достигает величины 2,5 для нефтей грозненских месторождений верхнего мела); Q_в - объемная добыча извлекаемой из пласта воды, измеренная при стандартных условиях; b_в^' - объемный коэффициент извлекаемой минерализованной воды, который может отличаться от объемного коэффициента для пресной воды; Q_ут - объемный расход воды, уходящей во внешнюю область (утечки); k - коэффициент, учитывающий потери воды, при периодической работе нагнетательных скважин на самоизлив, при порывах водоводов и по другим технологическим причинам. Обычно коэффициент k = 1,1 - 1,15.

Из уравнения (3.1) находят расход нагнетаемой воды Q_наг. Очевидно, число нагнетательных скважин n_наг, их средний дебит q_наг и расход нагнетаемой воды Q_наг связаны соотношением

. (3.2)

Если по результатам опытной эксплуатации нагнетательных скважин или по результатам расчета известен их дебит q_наг, то из (3.2) определяют необходимое число нагнетательных скважин n_наг. Если n_наг предопределено схемой размещения скважин, то из (3.2) определяют средний дебит нагнетательной скважины q_наг, который зависит от гидропроводности пласта в районе нагнетательной скважины и от репрессии, т. е. от величины давления нагнетания воды.

Дебит нагнетательной скважины находят гидродинамическими расчетами всей системы добывающих и нагнетательных скважин или приближенно по формуле радиального притока, преобразованной для репрессии. Давление нагнетания и дебиты должны находиться в технически осуществимых пределах и не должны превышать возможностей технологического оборудования. Некоторое регулирование этих величин возможно воздействием на призабойную зону нагнетательных скважин для улучшения их поглотительной способности (кислотные обработки, гидроразрывы и др.).

Для оценки степени компенсации отборов жидкостей из пласта закачкой вводится понятие коэффициента компенсации.

Коэффициент текущей компенсации

. (3.3)

- отношение дебита нагнетаемой воды к дебиту отбираемых жидкостей, приведенных к пластовым условиям за единицу времени (год, месяц, сутки и т.д.). Этот коэффициент показывает, насколько скомпенсирован отбор закачкой в данный момент времени. Если m_т < 1, закачка отстает от отбора н следует ожидать падения среднего пластового давления. Если m_т > 1, закачка превышает отбор и давление в пласте должно расти. При m_т = 1 должна наблюдаться стабилизация текущего пластового давления на существующем уровне, независимо, каким он был в начале разработки.

Коэффициент накопленной компенсации

. (3.4)

Числитель в (3.4) - суммарное количество закачанной в пласт воды от начала закачки до данного момента времени t. Знаменатель - суммарное количество отобранной из пласта нефти и воды, приведенное к пластовым условиям, а также суммарные утечки за время нагнетания в течение всей эксплуатации залежи, включая отбор жидкости разведочными скважинами. При этом, если m
