Материал: Курс лекций Томск 2002 Эксплуатация нефтяных и газовых скважин введение общая характеристика нефтяной залежи

_н < 1, текущее среднее пластовое давление меньше первоначального, так как закачка не скомпенсировала суммарный отбор. Если m_н = 1. среднее пластовое давление восстанавливается до начального пластового давления, так как закачка полностью компенсирует суммарный отбор жидкостей.

Если m_н > 1, текущее среднее пластовое давление превышает первоначальное, так как закачано в пласт жидкости больше, чем отобрано.

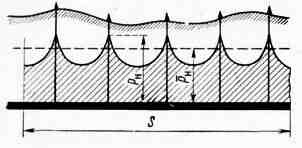

Рис. 3.2. Изменение давления вдоль линии нагнетания
В технологии добычи нефти часто пользуются такими понятиями, как «давление на линии нагнетания» и «давление на линии отбора». Введение этих понятий упрощает физическую картину фильтрации жидкости от линии расположения нагнетательных скважин к рядам добывающих скважин, а также позволяет однозначно характеризовать депрессию обусловливающую приток жидкости к линиям отбора. Давление на линии нагнетания - это среднеинтегральное давление в пласте вдоль линии нагнетательных скважин. Вокруг нагнетательных скважин образуются репрессионные воронки, обращенные вверх с наибольшим давлением (вершина воронки) на забоях нагнетательных скважин (рис. 3.2). На рисунке ординаты заштрихованной части эпюры - абсолютные величины давлений в пласте, изменяющиеся вдоль S. Средняя ордината, т. е. высота рн прямоугольника длиной S и площадью РнS, - среднеинтегральное давление.

По определению

. (3.13)

или

, (3.14)

где F - заштрихованная площадь эпюры давлений.

Забойные давления нагнетательных скважин могут быть различны. Закон распределения давления вокруг забоя скважин близок к логарифмическому. Используя формулу для распределения давления при радиальном течении, можно построить кривые распределения давления между нагнетательными скважинами. Таким образом, по эпюре распределения давления вдоль линии нагнетания в реальном конкретном случае может быть определена площадь эпюры F, а по формуле (3.14) найдено давление на линии нагнетания. Существуют весьма простые расчетные методы определения давления на линии нагнетания, однако эти методы справедливы только при одинаковых забойных давлениях во всех нагнетательных скважинах, равных расстояниях между скважинами и однородном пласте. Расчетная формула имеет вид

(3.15)

где Рн - давление на забоях нагнетательных скважин (во всех скважинах одинаковое); Q - суммарный дебит нагнетательного ряда;

- внутреннее фильтрационное сопротивление нагнетательного ряда.

Здесь μ - вязкость воды; k - проницаемость; h - толщина пласта; n - число скважин в ряду; σ - половина расстояния между нагнетательными скважинами; r_пр - приведенный радиус нагнетательной скважины.

Рис. 3.3. Изменение давления вдоль линии отбора
Давление на линии отбора определяется аналогично, т. е. как среднеинтегральное давление вдоль линии добывающих скважин. В добывающих скважинах депрессионная воронка обращена вершиной вниз (рис. 3.3). Давление на линии отбора равно

(3.16)

или

, где F - площадь заштрихованной эпюры.

При аналитических расчетах

где Р_с - давление на забоях добывающих скважин данного ряда (одинаковые во всем ряду); Q - дебит добывающих скважин данного ряда, расположенных в пределах длины S.

Среднее давление на линии нагнетания меньше забойных давлений в нагнетательных скважинах (Р_н^' < Р_н), а среднее давление на линии отбора больше забойных давлений в добывающих скважинах (P_с^' > P_с). Величина Р_н^' - P_с^'= ΔР, называется депрессией между линией нагнетания и линией отбора. От величины этой депрессии зависит дебит добывающих рядов скважин, который увеличивается с ростом ΔР. Увеличение депрессии может быть достигнуто как за счет увеличения давления на линии нагнетания рн, так и за счет снижения давления на линии отбора P_с.

3.4. Водоснабжение систем ППД

Основное назначение системы водоснабжения при поддержании пластового давления - добыть нужное количество воды, пригодной для закачки в пласт, распределить ее между нагнетательными скважинами и закачать в пласт. Конкретный выбор системы водоснабжения зависит от того, на какой стадии разработки находится данное месторождение.

В настоящее время ППД стремятся осуществить с самого начала разработки месторождения. В этом случае необходимо большое количество (практически 100%) пресной воды, так как добывающие скважины на этой стадии практически дают безводную продукцию. В дальнейшем скважины все больше обводняются, появляется во все возрастающих количествах попутная вода, которая должна быть утилизирована. В связи с этим системы водоснабжения должны видоизменяться и приспосабливаться к конкретным условиям разработки месторождения. Проектируемая система водоснабжения должна предусматривать рост обводненности продукции скважин и необходимость утилизации всех так называемых промысловых сточных вод, включая ливневые, попутные, воды установок по подготовке нефти н др.

Для соблюдения мер по охране природы и окружающей среды система водоснабжения в любом случае должна предусматривать 100%-ную утилизацию сточных вод и работу всей системы ППД по замкнутому технолотическому циклу.

Это усложняет и несколько удорожает систему водоснабжения, так как возникает необходимость специальной подготовки сточных вод, очистки их от нефтепродуктов н взвеси, борьбы с возрастающей коррозией технологического оборудования и водоводов. Однако сточные воды, как правило, содержащие ПАВы, вводимые на установках по обезвоживанию и обессоливанию нефти, обладают улучшенными отмывающими и нефтевытесняющими способностями, что должно привести к увеличению нефтеотдачи пласта.

Конкретный выбор системы водоснабжения зависит от источников воды для закачки в пласт, которыми могут быть:

открытые водоемы (рек, озер, морей);
грунтовые, к которым относятся подрусловые воды;
водоносные горизонты данного месторождения;
сточные воды, состоящие из смеси добытой вместе с нефтью пластовой воды,
воды отстойных резервуарных парков, установок по подготовке нефти, ливневые воды промысловых объектов. Сточные воды загрязнены нефтепродуктами и требуют специальной очистки.

Используемая для ППД вода не должна вызывать образование нерастворимых соединений при контакте с пластовой водой, что может привести к закупорке пор, или, как говорят, должна обладать химической совместимостью с пластовой. Качество воды оценивают в первую очередь следующими параметрами: количеством механических примесей (КВЧ - количество взвешенных частиц), нефтепродуктов, железа и его соединений, дающих при окислении кислородом нерастворимые осадки, закупоривающие поры пласта, сероводорода (H₂S), способствующего коррозии водоводов и оборудования, микроорганизмов, а также солевым составом воды и ее плотностью.

Практика показала, что в большинстве случаев можно исключить специальную химическую подготовку воды и не предъявлять жесткие требования к КВЧ, а в ряде случаев в десятки раз увеличить допустимое КВЧ без заметного уменьшения поглотительной способности скважин. Например, для высокопроницаемых пластов Ромашкинского месторождения была доказана возможность нагнетания воды с содержанием до 30 мг/л нефти и до 40 - 50 мг/л твердых частиц размером 5 - 10 мкм.

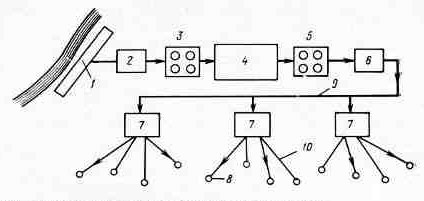

Рис. 3.4. Типовая схема водоснабжения системы ППД:

1 - водозаборные устройства; 2 - станции I подъема; 3 - буферные емкости для грязной воды; 4 - станция водоподготовки; 5 - буферные емкости для чистой воды; 6 - насосная станция II подъема; 7 - кустовые насосные станции (КНС); 8 - нагнетательные скважины; 9 - разводящий водовод; 10 - водовод высокого давления (10 - 20 Мпа)

Однако опыт показал, что нормирование качества воды для нагнетания в пласт нецелесообразно, так как пористость, проницаемость и трещиноватость пластов могут в широком диапазоне изменять требования к воде и к содержанию КВЧ в частности. Обычно при опытной закачке выявляются как пригодность имеющейся воды, так и возможная приемистость нагнетательных скважин и требуемое давление.

Система водоснабжения состоит обычно из нескольких достаточно самостоятельных звеньев или элементов, к которым относятся водозаборные устройства, напорные станции первого подъема, станция водоподготовки (при необходимости), напорная станция второго подъема, нагнетающая очищенную воду в разводящий коллектор и напорные станции третьего подъема или так называемые кустовые насосные станции (КНС), закачивающие воду непосредственно в нагнетательные скважины.

Между отдельными звеньями системы водоснабжения создаются промежуточные буферные емкости для запаса воды, обеспечивающие непрерывность работы системы при кратковременных изменениях пропускной способности отдельных элементов в результате остановок по технологическим причинам или при авариях: порывах водоводов, остановке скважин.

Такая система водоснабжения - типичная для восточных районов европейской части России и некоторых других районов - показана на рис. 3.4. При использовании сточных вод необходимое количество пресных вод (или морских) сокращается. Это приводит к уменьшению мощности водозаборных сооружений, станции первого подъема, а также буферных емкостей перед станцией водоподготовки. Давление, развиваемое насосами (как правло, центробежными) станции первого подъема, обычно невелики и зависят в известной мере от рельефа местности, удаления станции водоподготовки и расхода жидкости. Как правило, оно не превышает 1,0 МПа. Давление развиваемое насосами станции второго подъема, обычно больше и обусловлено необходимостью создания подпора на приеме насосов высокого давления самых удаленных станций третьего подъема (КНС). Давление подпора иногда достигает 3,0 МПа.

Разводящий водовод, питающий КНС, иногда выполняется в виде кольцевого водовода, замыкающего все КНС в единое кольцо, если они размещаются по периметру промысловой площади. Кольцевая схема обеспечивает непрерывность питания всех КНС при порыве водовода практически в любом месте.

Совершенно новые технические решения системы водоснабжения были найдены для условий Западной Сибири, Тюменской области и некоторых других районов. Мощная и широко распространенная пластовая водонапорная система, залегающая на глубинах от 900 до 1100 м, в этих районах позволила решить проблему водоснабжения проще и экономически дешевле, использовать для ППД подземные воды мощных водонапорных комплексов апт-сеноманских и альб-сеноманских отложений. Дебиты водяных скважин, пробуренных на эти пласты, достигают 3000 - 4000 м³/сут при депрессиях, измеряемых несколькими метрами водяного столба. Сущность новых технических решений заключалась в устранении ряда промежуточных элементов типовой схемы, в совмещении нагнетательных скважин с водозаборными и создании КНС непосредственно в водозаборных скважинах. В принципе эти схемы не являются оригинальными, так как на ряде месторождений межпластовый переток воды из водоносных пластов, залегающих выше или ниже нефтеносного, был
