Материал: Курс лекций Томск 2002 Эксплуатация нефтяных и газовых скважин введение общая характеристика нефтяной залежи

Каждая КНС обеспечивает водой ближайшие три - шесть нагнетательных скважин, которые группируются по давлению. Обслуживание одной КНС большего числа нагнетательных скважин нецелесообразно, так как это приводит к необходимости прокладки более длинных водоводов высокого давления к удаленным нагнетательным скважинам.

Как правило, каждая нагнетательная скважина соединяется с КНС самостоятельным водоводом, так как в этом случае обеспечивается централизованный (в КНС) индивидуальный замер поглотительной способности каждой скважины, возможность группировки скважин по давлениям нагнетания и раздельного нагнетания, а также более независимая работа нагнетательных скважин и системы в целом в случаях порывов водоводов.

Водоводы, идущие от КНС к нагнетательным скважинам, работают под очень высоким давлением, достигающим 25 МПа, изготавливаются из труб диаметром 89 или 102 мм и укладываются в траншеи на глубину ниже глубины промерзания. Расход жидкости замеряется централизованно на распределительной гребенке внутри КНС с помощью диафрагменных счетчиков высокого давления.

Поскольку расход воды на каждую скважину и давление нагнетания достаточно стабильны, то отпадает необходимость в постоянном измерении этих величин. Поэтому регистрирующий прибор - расходомер может быть установлен один. Он поочередно может быть подключен к измерительной диафрагме (измеряется перепад давления при прохождении жидкости через диафрагму) во фланцевом соединении каждого водовода.

3.6. Оборудование кустовых насосных станций

Кустовые насосные станции оборудуются насосами различных типов: АЯП, 5МС7Х10; 6МС7Х10 и др. В последнее время разработаны центробежные насосы специально для поддержания пластового давления. Некоторые технические характеристики этих насосов приведены ниже:

ЦНС-150 х 100, z = 8, Q == 150 м³/ч, P = 10,0 МПа

ЦНС-150 х 125, z = 0, Тоже P =12,5 »

ЦНС-150 х 150, z =12, » P = 15,0 »

ЦНС-150 х 175, z =14, » P = 17,5 »

ЦНС-150 х 200, z = 16, » P = 20,0 »

Размеры насосов, м:

длина . ....... ... ... ……… 2,5 - 3,3

ширина .....................….. 1,5

высота .....................…. 1,5

Масса, т.......................... 4-5,5

Номинальное давление Р этих насосов соответствует режиму наивысшего коэффициента полезного действия. Расчетный к. п. д. насосов - 0,7; частота вращения вала n = 3000 1/мин. Насосы допускают подпор 0,8 - 3 МПа и при некотором снижении подачи развивают повышенное давление (насос ЦНС-150 х 200 при Q = 100 м³/ч развивает давление до 25 МПа).

Насосы изготавливаются в так называемом черном и нержавеющем (НЖ) исполнении (проточная часть выполнена из нержавеющей стали) для перекачки агрессивных сточных вод. Насосы НЖ примерно в 4 раза дороже насосов черного исполнения.

Привод насосов - синхронный электродвигатель мощностью от 700 до 1500 кВт с массой до 6,5 т и напряжением электропитания 3 кВт (электродвигатели СТД). Насосы ЦНС имеют замкнутую циркуляционную систему смазки, приводимую в действие масляным насосом мощностью 3 кВт и поддерживающим давление в системе 0,28 МПа.

В последнее время созданы так называемые блочные кустовые насосные станции - БКНС, изготавливающиеся индустриальным; способом и доставляющиеся на место установки в виде отдельных блоков, число которых определяется проектируемой производительностью. На месте установки они монтируются с помощью мощных автокранов. Основной блок представляет собой раму из таврового проката, на которой установлены насос, двигатель с масляной системой и другими элементами.

Рама заделана в железобетонную плиту, служащую общей опорой. Сверху для укрытия оборудования от осадков предусмотрена металлическая кабина, состоящая из каркаса, на котором укрепляются панели с минераловатными матами для утепления (при необходимости). БКНС могут работать при температурах до - 55 °С (специально для условий Севера), причем обогрев осуществляется за счет теплоты, выделяемой электродвигателями. В кабинах также имеется вентиляционная система.

Кроме основных блоков в состав БКНС входят вспомогательные блоки, в которых размещаются электрические распределительные устройства, распределительная гребенка напорного коллектора, низковольтное оборудование и блок для управления и автоматики. БКНС, созданные на базе насоса ЦНС-150Х150, рассчитаны на подачу 3600, 7200 и 10800 м³/сут. В соответствии с этим в состав БКНС входит один, два или три рабочих насоса ЦНС-150Х150 и, кроме того, в обязательном порядке один насос резервный (табл. 3.1).

Таблица 3.1

Основные характеристики БКНС

Блок	Шифр блока	Масса с оборудова-нием, т	Размеры, м	Число блоков при числе насосов
Блок	Шифр блока	Масса с оборудова-нием, т	Размеры, м	2	3	4
Насосный крайний (резервный)	НБ-1	19	9,8 х 3,1 х 3	1	1	1
Насосный средний (рабочий)	НБ-2	18	9,8 х 3 х 3	1	2	3
Низковольтный	А-1	10	9,8 х 3 х 3	1	1	1
Блок управления и автоматики	А-2	10	9,8 х 3 х 3	1	1	1
Распределительная гребенка напорного коллектора	БГ-1	9,85	6,2 х 3 х 3	2	2	2
Электрическое распределительное устройство	РУ-6		9 х 7,5 х 4,2	1	1	1

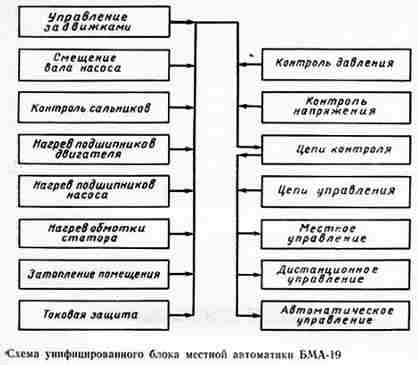

Схема унифицированного блока местной автоматики БМА-19

БКНС не лишены известных недостатков. К их числу относится повышенная вибрация вследствие отсутствия фундамента, в результате которой может наблюдаться смещение блоков (сползание) на слабых грунтах. Кроме того, при ремонте насосов, их разборке и смене возникает необходимость снятия крышки кабины, а также использования для этих целей автокранов. Несмотря на эти недостатки, БКНС позволили сильно сократить сроки строительно-монтажных работ при сооружении системы ППД и осуществлять поддержание пластового давления на ранних стадиях разработки месторождения, не допуская существенного снижения пластового давления. Современные КНС и БКНС - высокоавтоматизированные объекты системы ППД. Они могут работать практически без обслуживающего персонала при периодической проверке функционирования отдельных элементов и узлов оборудования. Это достигается

благодаря использованию местной автоматики, с помощью которой контролируют важнейшие узлы и элементы оборудования. Обычно такой контроль за работой КНС осуществляется с помощью унифицированного блока местной автоматики БМА-19.

Как видно из схемы, при нарушении хотя бы одного из установленных параметров работы станции, например при падении давления в нагнетательной линии, нагреве статора или подшипника электродвигателя, возникает электрический сигнал, который дает команду в цепях управления на остановку соответствующего агрегата. При этом управление работой станции может быть как местное, так и дистанционное с центрального диспетчерского пункта.

Кроме того, станция БМА-19 предусматривает возможность автоматического пуска резервного насоса при заданном снижении давления в нагнетательной гребенке. Выкидные линии автоматизированной КНС должны быть снабжены дистанционно управляемыми задвижками высокого давления с электроприводами, а также обратными клапанами.

3.7. Технология и техника использования глубинных вод для ППД

Использование вод глубинных водоносных пластов, залегающих выше или ниже нефтеносного пласта, для поддержания давления известно давно. Вначале такое использование сводилось к одновременному вскрытию водоносного и нефтеносного пластов одной скважиной. Если давление в водоносном пласте было больше, чем в нефтеносном пласте, происходил переток воды и вытеснение нефти в продуктивном горизонте.

Воды глубинных пластов, как правило, очень чистые, без взвеси, с малым содержанием окислов железа, минерализованные, являются хорошим вытесняющим нефть агентом. На месторождениях с водоносными горизонтами, использование воды которых допустимо с точки зрения охраны природы и санитарно-гигиенических норм, эти горизонты могут быть идеальными источниками водоснабжения системы ППД.

При использовании глубинных вод необходимо различать:

1. Системы с естественным перетоком воды из водоносного пласта в нефтеносный под воздействием естественной репрессии приведенных давлений без применения механических средств для принудительной закачки (дожимных насосов).

2. Системы с принудительным перетоком, в которых необходимая для закачки воды репрессия создается с помощью специальных погружных или поверхностных дожимных насосов.

Обе системы в свою очередь могут подразделяться на системы с нижним перетоком, когда водоносный пласт залегает выше нефтеносного и системы с верхним перетоком, когда водоносный пласт залегает ниже нефтеносного.

Рис. 3.6. Схема оборудования скважины при естественном внутренном перетоке:

1 - нефтяной пласт; 2 - камера для установки дебитомера (расходомера);

3 - разделительный пакер; 4 - водоносный пласт; 5 - перекрестная муфта

Кроме того, использование глубинных вод может быть осуществлено по схеме с внутрискважинным перетоком, при которой вода глубинного водоносного горизонта закачивается в нефтяной пласт без выхода ее на поверхность и по схеме внескважинным перетоком, при котором вода глубинного водоносного горизонта подается (естественно или принудительно) на поверхность, а затем закачивается в соседние нагнетательные скважины или в ту же водозаборную скважину по второму каналу (рис. 3.6). В последнем случае происходит совмещение функций водозаборной и нагнетательной скважин.
