Материал: Курс лекций Томск 2002 Эксплуатация нефтяных и газовых скважин введение общая характеристика нефтяной залежи

где ρо - плотность газа при стандарных условиях; g - ускорение силы тяжести; Тср, zср - средние абсолютная температура в скважине и коэффициент сжимаемости соответственно;

Рк - давление в межтрубном пространстве на устье скважины (абсолютное); Р(х) - давление на глубине х (абсолютное),

Распределение давления газа Р(х) можно рассчитать по упрощенной формуле через параметры на устье скважины, а именно

Так как (9.53) - уравнение прямой, то достаточно вычислить давления Р, задавшись одним значением х. Полученную точку нанести на график и соединить ее прямой с точкой, соответствующей давлению на устье Рк. Температурная линия 3 строится путем соединения прямой линией пластовой температуры Тп и температуры на устье Ту. После того как газ достигнет башмака НКТ и начнется его поступление через башмак, давление в межтрубном пространстве может быть снижено до рабочего Рр, которое определяется нормальным режимом работы газлифтной скважины, характеризуемым расчетной линией распределения давления в НКТ 1. При нормальной работе газлифта черед башмак давления в НКТ и межтрубном пространстве на уровне башмака практически равны (рис. 9.13. точка с). Проводя линию 7, параллельную линии 2, до пересечения с горизонтальной линией на устье скважины, получим рабочее давление на устье Рр. Из принципов работы пусковых клапанов следует, что первый клапан закрывается при вступлении в работу второго, второй - при вступлении в работу третьего и т. д. Процесс разгазирования столба жидкости на участке L₁, газом, поступающим через первый клапан, характеризуется перемещением точки Рт1 (по горизонтальной линии от точки а влево к линии 1, пока давление в НКТ не снизится до Рт1. К этому времени уровень жидкости обнажает второй клапан, через который газ начинает поступать в НКТ на глубине L₂. Верхний клапан должен закрыться. Следовательно, закрывающий перепад первого клапана должен равняться расстоянию между точками а и Рт₁ в соответствующем масштабе. Аналогично, для второго клапана закрывающий перепад будет равен расстоянию между точками б и Рт₂ и т. д. Все клапаны должны быть отрегулированы на эти открываюшие перепады созданием соответствующих натяжения пружины или давления в сильфонных камерах при их зарядке на поверхности в специальной испытательной установке, с учетом температуры на глубине их установки (Т

₁, Т₂ и т. д.).

До сих пор были наложены основные принципы размещения пусковых клапанов, которые не учитывают гидравлических потерь в самих клапанах при прохождении через них газа. Эти потери зависят от конструкции клапанов, сечения проточных каналов (отверстий штуцеров) и расхода газа. Для определения потерь на испытательных стендах снимаются характеристики пропускной способности клапанов и зависимости от перепада давления до и после клапана, а также регулируются их закрывающие и

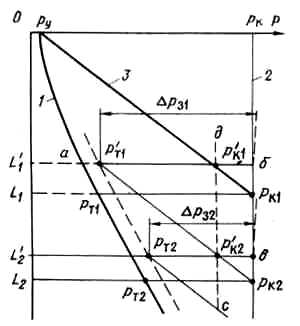

Рис. 9.14. Графический метод размещения пусковых клапанов с учетом поправок на открывающий

и закрывающий перепад давлений: 1 - Р (х) в НКТ - при нормальной работе газлифта; 2 - Р (х) в

межтрубном пространстве (давление газа); 3 - распределение гидростатического давления при

переливе; 4 - распределение гидростатического давления в НКТ между 1 и 2 клапанами
открывающие перепады. Кроме того, для инициирования прохождения газа через клапан необходимо создавать начальный перепад давления примерно в 20 м столба жидкости аналогичному тому, как это делается при размещении пусковых отверстий. Изложенная методика расчета размещения позволяет определить минимально необходимое число клапанов при данном пусковом давлении рк. Если увеличить рк (см. рис. 9.13), что соответствует смещению линии 2 вправо, то число ступеней между линиями 1 и 2 уменьшится, а следовательно, уменьшится число необходимых клапанов. Однако для уверенного пуска газлифта число клапанов берется с некоторым запасом. Это означает, что закрытие, например, верхнего (первого) клапана происходит не при выходе на нормальный режим (точка Рт1 рис. 9.13), а несколько раньше, т. е. при давлении в НКТ, несколько большем, чем Рт1. Для уяснения этих деталей рассмотрим размещение первого клапана (рис. 9.14). Точка Рк1 определяет равенство давлений в НКТ и в межтрубном пространстве. Для создания инициирующего перепада клапан надо установить на такой глубине, чтобы давление за ним Р'к1 было бы меньше Рк1. Этот начальный перепад будет определяться расстоянием по горизонтали между точками б и Р'к1. Если задается перепад в 20 м столба жидкости, то необходимо эту величину отложить в единицах давления на горизонтальной линии а - б, начиная от точки б. Глубина установки первого клапана с учетом упомянутой поправки будет уже не на L

₁, как прежде, a L^'₁, т. е. несколько меньшая.

Для гарантирования пуска расчетное давление в НКТ на уровне первого клапана L'₁ несколько увеличивают. С этой целью закрывающий перепад первого клапана ΔР₁= Рк₁- Рт₁, полученный ранее, уменьшают примерно на 10 % и откладывают его в масштабе по горизонтальной линии а - б, начиная с точки а, и получают точку Р'т1, - давление в НКТ, при котором должен закрыться первый клапан, установленный на глубине L₁. Положение второго клапана определяют проведением прямой 4, параллельной линии 3. Но в отличие от предыдущего эта новая линия 4 начинается в точке Р'т1, а не в точке Рт1, как раньше. Пересечение линии 4 с линией давления газа даст точку Р'к2, обеспечивающую начальный перепад давления в 20 м столба жидкости на уровне второго клапана, и определит глубину его установки L'₂. Аналогично продолжается определение глубин установки и других клапанов. Очевидно, что с учетом этих поправок число клапанов увеличится, но увеличится и надежность системы. Учет этих поправок вносит изменения и в закрывающие перепады. Для первого клапана закрывающий перепад ΔΠз₁ будет равен расстоянию от точки б до точки Р'т1. Для второго клапана ΔΠз₂ - расстояние от точки в до точки Р'т2 и т. д.

Здесь не рассмотрен случай, когда при пуске газлифтной скважины перелива не происходит и вся жидкость остается в НКТ. В этом случае уровень в НКТ не доходит до устья на некоторую величину, которую можно определить из формулы пускового давления (9.20). Если на устье скважины при ее пуске существует давление Ру, то формула (9.20) несколько изменится. К давлению пуска прибавится противодавление на устье Ру, которое надо преодолеть. С учетом этого формула для пускового давления (9.20) примет вид

где h - погружение башмака под статический уровень. Подставляя вместо Рпус давление в межтрубном пространстве Рк, и решая (9.54) относительно h, получим возможное понижение уровня жидкости в межтрубном пространстве:

Таким образом, h есть понижение уровня, отсчитанное от статического в межтрубном пространстве, когда на него действует давление газа Рк, а в НКТ имеется противодавление Ру. Давление в межтрубном пространстве Рк уравновешивается столбом жидкости в НКТ высотой х и противодавлением на устье Ру. Из равенства этих давлений получим

Откуда

Здесь величина x отсчитывается от уровня жидкости в межтрубном пространстве, оттесненного от статического на величину h. Тогда расстояние S этого уровня жидкости в НКТ от устья будет равно

Подставляя в (9.58) значение h согласно (9.55) и значение х согласно (9.57), получим

или после преобразований

Таким образом, если S > 0, т. e. уровень в НКТ ниже устья, то построение линии 3 должно начинаться из точки с координатами Ру и S, а не из точки Ру, 0, как это показано на рис. 9.13 и 9.14. В остальном графические построения остаются прежними.

9.7. Принципы расчета режима работы газлифта

Определение параметров режима работы газлифтной скважины основано на использовании кривых распределения давления при движении ГЖС в трубе. Важнейшими величинами, подлежащими определению, являются удельный расход нагнетаемого газа и давление нагнетания. Причем задача установления режима работы газлифта может быть поставлена по-разному. Например, ограничений на рабочее давление газа не накладывается; рабочее давление газа ограничено; рабочее давление не ограничено, но ограничен удельный расход газа; расход удельной энергии на подъем жидкости должен быть минимальным и т. д.

Инженерный расчет газлифта, как и любого другого способа эксплуатации, возможен лишь в том случае, если уравнения притока жидкости и газа известны.

Рис. 9.15. Графический метод определения глубин ввода газа в лифтовые трубы

с помощью кривых распределения давления
При давлении на забое выше давления насыщения газовый фактор постоянный, и поэтому уравнение притока газа не требуется. Однако дренируемые пласты при вскрытии нескольких пропластков общим фильтром могут содержать чисто газовые прослои, для которых закон притока газа может существенно отличаться от закона притока жидкости. В таких случаях для расчета нужна индикаторная линия для газа или уравнение его притока.

При заданном дебите проектируемой газлифтной скважины по уравнению притока или по индикаторной линии можно определить забойное Давление Рс, соответствующее заданному дебиту Q. Должен быть известен пластовый газовый фактор Го При заданном дебите. Кроме того, должны быть известны или обоснованно приняты все остальные данные, необходимые для расчета кривой распределения давления Р(х). Начиная от точки Рс, по методу снизу вверх, по шагам, используя ту или иную методику расчета, определяют давления на разных глубинах и по этим данным строят кривую распределения Р(х) (рис. 9.15, кривая 1).

Если Рс > Рнас, то в методику расчета вносится соответствующее изменение, и расчет кривой распределения давления для ГЖС начинается не от точки Рс, а от точки Рнас, лежащей выше.
