Материал: Курс лекций Томск 2002 Эксплуатация нефтяных и газовых скважин введение общая характеристика нефтяной залежи

давлениях используют цементировочные агрегаты, предназначенные для цементировочных работ при бурении. Число агрегатов n определяется как частное от деления общей необходимой гидравлической мощности на гидравлическую мощность одного агрегата, причем для запаса берется еще один насосный агрегат,

, (4.31)

где Q - расчетный суммарный расход жидкости; Pу - давление на устье скважины; qа - подача одного агрегата на расчетном режиме; Ра - давление, развиваемое агрегатом; η - коэффициент, учитывающий техническое состояние насосных агрегатов и их износ η = 0,75 - 1. Агрегат 4АН-700 снабжен дизелем мощностью 588 кВт при 2000 об/мин трехплунжерным насосом 4Р-700 с диаметрами плунжеров 100 или 120 мм. Ход плунжера 200 мм. Коробка передачи имеет четыре скорости. Характеристика агрегата приведена в табл. 4. 1. Песчано-жидкостная смесь готовится в пескосмесительном агрегате (2ПА; ЗПА и др.), который представляет собой бункер для песка емкостью 10 м³ с коническим дном. В нижней части

Таблица 4.1

Характеристика насосного агрегата 4АН-700

Скорость	Частота вращения, 1/мин	Теоретическая подача, л/с, при втулках		Давление, МПа
Скорость	Частота вращения, 1/мин	100 мм	120 мм	100 мм	120 мм
1	80	6,3	9	71,9	50,0
2	109	8,5	12,3	52,9	36,6
3	153	12,0	17,3	37,4	26,0
4	192	15,0	22,0	29,8	20,7

* Примечание: к. п. д. агрегата - 0,83; коэффициент наполнения - 1; частота вращения

вала двигателя - 1800 1./мин.

бункера вдоль продольной оси установлен шнек. Скорость вращения шнека ступенчато изменяется от 13,5 до 267 об/мин. В соответствии с этим подача песка изменяется от 3,4 до 676 кг/мин. Кроме того, агрегат снабжен насосом 4НП (насос песковый) низкого давления для перекачки песчано-жидкостной смеси. Бункер со всем оборудованием смонтирован на шасси тяжелого автомобиля.

Специальные рабочие жидкости завозят на скважину автоцистернами или приготавливают в небольших (10 - 15 м³) емкостях, установленных на салазках. В обвязку поверхностного оборудования монтируют фильтры высокого давления - шламоуловители, предупреждающие закупорку насадок крупными частицами породы. Песчано-жидкостная смесь готовится тремя способами:

с повторным использованием песка и жидкости (закольцованная схема);
со сбросом отработанного песка с повторным использованием жидкости;
со сбросом жидкости и песка.

Наиболее экономична закольцованная схема, так как при этом расходы жидкости и песка минимальные. Кроме того, при использовании специальных жидкостей (нефть, раствор кислоты, глинистый раствор и др.) не загрязняется территория. Для сравнения можно привести фактические данные, полученные на Узеньском месторождении. При работе по кольцевой схеме было израсходовано 20 м³ воды и 4,1 т песка, а при работе со сбросом воды и песка потребовалось 275 м³ воды и 14 т песка.

Схема (рис. 4.12) предусматривает также необходимые операции по промывке скважины как через колонну НКТ, так и через кольцевое пространство. Обязательным элементом схемы обвязки является установка обратных клапанов на выкидных линиях агрегатов и лубрикатора или байпаса для ввода шаров-клапанов пескоструйного аппарата.

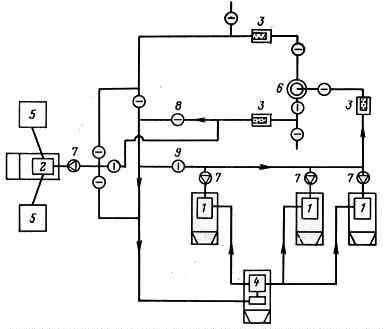

Рис. Схема обвязки поверхностного оборудования при работе по замкнутому циклу:

1 - АН-700; 2 - ЦА-320; 3 - шламоуловитель; 4 - пескосмеситель; 5 - емкость;

6 - скважина; 7 - обратный клапан; 8 - открытые краны; 9 - закрытые краны
В качестве рабочей используют различные жидкости, исходя из условия ее относительной дешевизны, предотвращения ухудшения коллекторских свойств пласта и открытого фонтанирования. Состав жидкости устанавливают в лабораториях. Для целей ГПП используют воду, 5 - 6%-ный раствор ингибированной соляной кислоты, дегазированную нефть, пластовую сточную или соленую воду с ПАВами, промывочный раствор. В случае если плотность рабочей жидкости не обеспечивает глушение скважины, добавляют утяжелители: мел, бентонит и др.

Объем рабочей жидкости принимается равным 1,3 - 1,5 объема скважины при работе по замкнутому циклу. При работе со сбросом объем жидкости определяют из простого соотношения

, (4.32)

где qн - -принятый расход жидкости через одну насадку; n - число одновременно действующих насадок; t - продолжительность перфорации одного интервала (15 - 20 мин); .N - число перфорационных интервалов.

Количество песка принимается из расчета 50 - 100 кг песка на 1 м³ жидкости.

Процесс ГПП связан с работой насосных агрегатов, развивающих высокие давления, и в некоторых случаях с применением горячих жидкостей. Поэтому проведение этих работ регламентируется особыми правилами по охране труда и пожарной безопасности, несоблюдение которых может привести к очень тяжелым последствиям. Перед началом работ обязательна опрессовка всех коммуникаций на давление, в 1,5 раза превышающее рабочее. ГПП осуществляют, начиная с нижних интервалов.

Пескоструйная перфорация в отличие от кумулятивной или пулевой перфорации позволяет получить каналы с чистой поверхностью и сохранить проницаемость на обнаженной поверхности пласта. Громоздкость операции, задалживание мощных технических средств и большого числа обслуживающего персонала определяют довольно высокую стоимость этого способа перфорации и сдерживают ее широкое применение по сравнению с кумулятивной перфорацией.

4.5. Методы освоения нефтяных скважин

Освоение скважины - комплекс технологических операций по вызову притока и обеспечению ее продуктивности, соответствующей локальным возможностям пласта. После проводки скважины, вскрытия пласта и перфорации обсадной колонны, которую иногда называют вторичным вскрытием пласта, призабойная зона и особенно поверхность вскрытого пласта бывают загрязнены тонкой глинистой взвесью или глинистой коркой. Кроме того, воздействие на породу ударных волн широкого диапазона частот при перфорации вызывает иногда необратимые физико-химические процессы в пограничных слоях тонкодисперсной пористой среды, размеры пор которой соизмеримы с размерами этих пограничных слоев с аномальными свойствами. В результате образуется зона с пониженной проницаемостью или с полным ее отсутствием.

Цель освоения - восстановление естественной проницаемости коллектора на всем протяжении вплоть до обнаженной поверхности пласта перфорационных каналов и получения продукции скважины, соответствующей ее потенциальным возможностям. Все операции по вызову притока и освоению скважины сводятся к созданию на ее забое депрессии, т. е. давления ниже пластового. Причем в устойчивых коллекторах эта депрессия должна быть достаточно большой и достигаться быстро, в рыхлых коллекторах, наоборот, небольшой п плавной.

Различают методы освоения пластов с высоким начальным давлением, когда ожидаются фонтанные проявления, н с малым давлением (на разработанных площадях), когда угрозы открытого фонтанирования нет и предполагается механизированный способ эксплуатации. В практике нефтедобычи известно много случаев открытого нерегулируемого фонтанирования скважин с длительными пожарами в результате нарушения технологии вскрытия пласта н освоения скважины. Такие явления не только выводят из строя саму скважину, но и приводят к истощению самого месторождения.

Можно выделить шесть основных способов вызова притока:

тартание, поршневание, замена скважинной жидкости на более легкую, компрессорный метод, прокачка газожидкостной смеси, откачка глубинными насосами.

Перед освоением на устье скважины устанавливается арматура или ее часть в соответствии с применяемым методом и предлагаемым способом эксплуатации скважины. В любом случае на фланце обсадной колонны должна быть установлена задвижка высокого давления для перекрытия при необходимости ствола скважины.

Тартание - это извлечение из скважины жидкости желонкой, спускаемой на тонком (16 мм) канате с помощью лебедки. Желонка изготавливается из трубы длиной 8 м, имеющей в нижней части клапан со штоком, открывающимся при упоре на шток. В верхней части желонки предусматривается скоба для прикрепления каната. Диаметр желонки обычно не превышает 0,7 диаметра обсадной колонны. За один спуск желонка выносит жидкость объемом, не превышающим 0,06 м³.

Тартание - малопроизводительный, трудоемкий способ с очень ограниченными возможностями применения, так как устьевая задвижка при фонтанных проявлениях не может быть закрыта до извлечения из скважины желонки и каната. Однако возможность извлечения осадка и глинистого раствора с забоя и контроля за положением уровня жидкости в скважине дают этому способу некоторые преимущества.

Поршневание. При поршневании (свабировании) поршень или сваб спускается на канате в НКТ. Поршень представляет собой трубу малого диаметра (25 - 37,5 мм) с клапаном, в нижней части открывающимся вверх. На наружной поверхности трубы (в стыках) укреплены эластичные резиновые манжеты (3 - 4 шт.), армированные проволочной сеткой. При спуске поршня под уровень жидкость перетекает через клапан в пространство над поршнем. При подъеме клапан закрывается, а манжеты, распираемые давлением столба жидкости над ними, прижимаются к стенкам НКТ и уплотняются. За один подъем поршень выносит столб жидкости, равный глубине его погружения под уровень жидкости. Глубина погружения ограничена прочностью тартального каната и обычно не превышает 75 - 150 м. Поршневание в 10 - 15 раз производительнее тартания. Устье при поршневании также остается открытым, что связано с опасностями неожиданного выброса.

Замена скважинной жидкости. Замена осуществляется при спущенных в скважину НКТ и герметизированном устье, что предотвращает выбросы и фонтанные проявления. Выходящая из бурения скважина обычно заполнена глинистым раствором. Производя промывку скважины (прямую или обратную) водой или дегазированной нефтью, можно получить уменьшение забойного давления на величину

, (4.33)

где ρ₁- плотность глинистого раствора; ρ₂ - плотность промывочной жидкости; L - глубина спущенных НКТ; β - средний угол кривизны скважины.
