Материал: Курс лекций Томск 2002 Эксплуатация нефтяных и газовых скважин введение общая характеристика нефтяной залежи

2. Если забой скважины оборудован фильтром, то возможны два варианта конструкции. Первый вариант (рис. 4.1, б): скважина бурится сразу до подошвы пласта, крепится обсадной колонной с заранее насверленными отверстиями в нижней части, приходящимися против продуктивной толщи пласта, затем выше кровли пласта колонна цементируется по способу манжетной заливки. Пространство между перфорированной частью колонны и вскрытой поверхностью пласта остается открытым.

Условия применения такой конструкции по существу одинаковы с условиями для применения открытого забоя. Однако в этом случае более надежно крепление забоя и гарантируется сохранение полного диаметра колонны до самого забоя даже в случаях частичного обрушения пород в призабойной части.

Второй вариант (рис. 4.1, в): башмак обсадной колонны спускается до кровли пласта и цементируется. В открытой части пласта находится фильтр с мелкими круглыми или щелевидными отверстиями. Кольцевое пространство между верхней частью фильтра и низом обсадной колонны герметизируется специальным сальником или пакером. Основное назначение фильтров - предотвращение поступления песка в скважину. Одно время широкое применение нашли фильтры с продольными щелевыми отверстиями длиной 50 - 80 мм и шириной 0,8 - 1,5 мм.

Кроме того, применялись так называемые кольцевые фильтры, в которых щели создавались между торцами металлических колец, одеваемых на перфорированную трубу. Между торцами колец в нескольких точках по периметру устанавливались прокладки из калиброванной металлической ленты, определявшие ширину кольцевых щелей. В ряде случаев использовались гравийные фильтры, представляющие собой две перфорированные мелкими отверстиями концентрично расположенные трубы. В кольцевое пространство между трубами утрамбовывался отсортированный гравий диаметром 4 - 6 мм, который и являлся основным фильтрующим элементом, задерживающим пластовый песок. Известны также металлокерамические фильтры, изготовляемые путем спекания под давлением керамической дроби. Кольца из такого материала одеваются на перфорированную трубу и на ней закрепляются. Металлокерамические фильтры обладают малым гидравлическим сопротивлением и задерживают самые мелкие фракции песка. Кроме того, известны другие конструкции фильтров, которые не нашли распространения.

Конструкция забоя с фильтром применяется редко и только как средство борьбы с образованием песчаных пробок в скважинах, вскрывающих несцементированные нефтенасыщенные песчаные пласты, склонные к пескопроявлению.

3. Скважины с перфорированным забоем (рис. 4.1, г) нашли самое широкое распространение (более 90% фонда). В этом случае пробуривается ствол скважины до проектной отметки. Перед спуском обсадной колонны ствол скважины и особенно его нижняя часть, проходящая через продуктивные пласты, исследуется геофизическими средствами. Результаты таких исследований позволяют четко установить нефте-, водо- и газонасыщенные интервалы и наметить объекты эксплуатации. После этого в скважину опускается обсадная колонна, которая цементируется от забоя до нужной отметки, а затем перфорируется в намеченных интервалах. Скважина с перфорированным забоем имеет следующие преимущества:

упрощение технологии проводки скважины и выполнения комплексных геофизических исследований геологического разреза;
надежная изоляция различных пропластков, не вскрытых перфорацией;
возможность вскрытия пропущенных или временно законсервированных нефтенасыщенных интервалов;
возможность поинтервального воздействия на призабойную зону пласта (различные обработки, гидроразрыв, раздельная накачка или отбор и др.);
устойчивость забоя скважины и сохранение ее проходного сечения в процессе длительной эксплуатации.

Перфорированный забой при вскрытии пласта, склонного к пескопроявлению, не обеспечивает надежную защиту скважины от поступления песка и образования песчаных пробок на забое. Поэтому при вскрытии рыхлых коллекторов для защиты от песка против перфорированного интервала размещают дополнительный фильтр для задержки песка. Однако в этом случае фильтрационное сопротивление потоку пластовой жидкости резко возрастает.

Кроме того, перфорированный забой вызывает сгущение линий тока у перфорационных отверстий, что приводит к увеличению фильтрационного сопротивления по сравнению с открытым забоем.

4.2. Приток жидкости к перфорированной скважине

При фильтрации жидкости, подчиняющейся линейному закону, приток жидкости к скважине можно выразить следующим образом:

, (4.1)

где R_ф - фильтрационное сопротивление.

Приток жидкости к перфорированной скважине

(4.2)

будет отличаться тем, что вследствие сгущения линий тока у перфорационных отверстий возникнет дополнительное фильтрационное сопротивление R_доп:

, (4.3)

где С - некоторая геометрическая характеристика.

Подставляя (4.3) в (4.2), получим

. (4.4)

Можно представить два крайних случая геометрической характеристики забоя.

1. Нет ни одного отверстия в обсадной колонне. Тогда, очевидно q_п= 0, С = ∞.

2. Вся поверхность обсадной колонны в пределах толщины пласта покрыта перфорационными отверстиями. В этом случае сгущения линий тока не происходит и геометрия потока не будет отличаться от геометрии потока к забою скважины с открытым забоем. Очевидно, в этом случае С = 0.

Таким образом, величина С должна изменяться от 0 до ∞. С увеличением числа перфорационных отверстий n, их диаметра d, а также глубины L перфорационных каналов в породе пласта дополнительное фильтрационное сопротивление R_доп должно уменьшаться, а следовательно, должно уменьшаться С. Таким образом,

. (4.5)

Задача о притоке жидкости к перфорированной скважине была решена методом электрогидродинамических аналогий (ЭГДА), основанном на тождественности уравнений фильтрации и распространения электрического тока в геометрически подобных системах. Отношение дебита перфорированной скважины к дебиту скважины с открытым забоем, принятой за эталон, при прочих равных условиях принято называть коэффициентом гидродинамического совершенства

. (4.6)

Подставляя вместо q_п его значение из (4.4) и вместо q - из (4.1) и сокращая, найдем

. (4.7)

В методе ЭГДА в геометрически подобных системах токи являются аналогом расходов фильтрующейся жидкости, напряжения перепадов давлений и омические сопротивления - фильтрационных сопротивлений.

Используя гладкий цилиндрический электрод в качестве электрической модели скважины с открытым забоем и цилиндр из изоляционного материала с вмонтированными электродами в качестве модели перфорированной скважины, сравнивают протекающие через них токи при последовательном помещении этих моделей в токопроводящую среду (электролит) геометрически подобную пластовой системе и определяют коэффициент совершенства системы η и, используя (4.7), находят С (рис. 4.2).

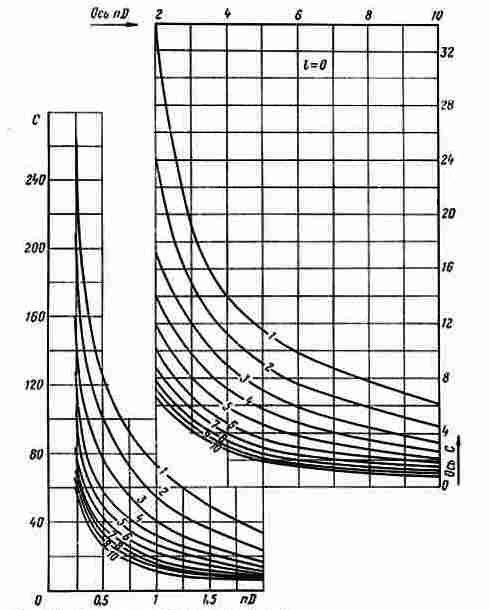

Рис. 4.2. Зависимость C = f(nD, а, l) при l = 0:

n - плотность перфорации; D - диаметр скважин, d' - диаметр отверстий; l' - глубина

перфорационных отверстий; l = l' / D, α = d' / D. 1 - а = 0,02; 2 - oc = 0,04; 3 - a = 0,06;

4 - a = 0,08; 5 - a = 0,l; 6 - a = 0,12; 7 - a = 0,14; 8 - a = 0,16; 9 - oc = 0,18; 10 - a = 0,2

Меняя число электродов n, их диаметр d и длину L, можно установить зависимость C = f{n, d, L).

Несовершенные скважины бывают трех видов: скважина с открытым забоем, частично вскрывающая пласт на величину b (рис. 4.3, а) - несовершенная скважина по степени вскрытия - δ = b/h; скважина с перфорированным забоем и вскрывающая пласт на полную толщину (рис. 4.3, б) - несовершенная скважина по характеру вскрытия; скважина, перфорированная не на всю толщину пласта и вскрывающая его частично (рис. 4.3, в) - несовершенная по степени и характеру вскрытня (двойной вид несовершенства).

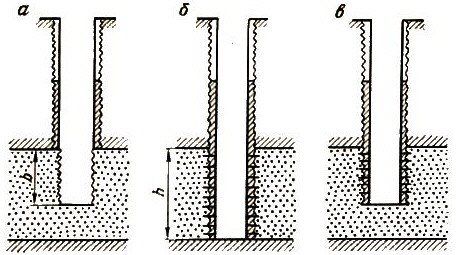

Рис. 4.3. Виды несовершенных скважин:

а - скважина, несовершенная по степени вскрытия; б - скважина, несовершенная по характеру

вскрытия, в - скважина с двойным видом несовершенства по степени и характеру вскрытия
Используя метод ЭГДА для определения притока в скважины, несовершенные по степени вскрытия, получим зависимости C = f(a, δ) для различных безразмерных толщин пласта а = h/D, где h - полная толщина пласта

, D - диаметр скважины (рис. 4.4).

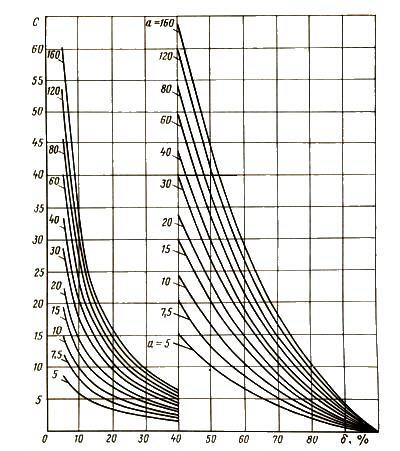

Рис. 4.4. Зависимость C = f{a, 6) для скважин, несовершенных по степени вскрытия
Для скважины с двойным несовершенством величина С может быть найдена следующим образом. Представим приток в скважину с двойным несовершенством состоящим из двух последовательных притоков (рис. 4.5): - притока в фиктивную несовершенную по степени вскрытия скважину увеличенного радиуса R и притока в несовершенную по характеру вскрытия скважину с действительным радиусом r_с и плотностью перфорации n.

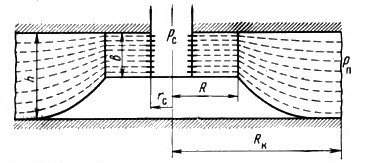

Рис. 4.5. Схема фильтрации жидкости к скважине с двойным видом несовершенства
При этом движении поток жидкости на своем пути от контура питания Р_к до стенки скважины r_с будет последовательно преодолевать несколько фильтрационных сопротивлений: R₁ - фильтрационное сопротивление от Р_к до стенки фиктивной скважины R,

R₂ - дополнительное фильтрационное сопротивление, вызванное несовершенством скважины по степени вскрытия и равное - (μ/2πkh) *С₁, где С₁ - коэффициент, учитывающий несовершенство по степени вскрытия фиктивной скважины радиусом R, R₃ - фильтрационное сопротивление от R до стенки скважины r_с при толщине пласта b = δ٠h, где δ - степень вскрытия; R₄ - дополнительное фильтрационное сопротивление, вызванное несовершенством по характеру вскрытия при толщине пласта также b = δ٠h и учитываемое коэффициентом C₂. Приток в такую сложную систему определится следующим образом:

, (4.8)

Из формул (4. 1) и (4.3) следует

; (4.9)

; (4.10)

; (4.11)

. (4.12)

Тот же приток можно определить через сумму двух фильтрационных сопротивлений. Одно из них есть фильтрационное сопротивление, возникающее при течении от R_к до r_с для плоско-радиального течения и равное

. (4.13)

Второе - дополнительное фильтрационное сопротивление R*
