Для одновременной раздельной эксплуатации двух пластов одной скважиной на глубине 2000 - 3000 м и более в СевКавНИПИнефти разработана установка ГУЭ2ГП, обеспечивающая надежное разобщение газовых пластов при больших перепадах давлений и температур, независимое регулирование работы каждого пласта. Установка допускает эксплуатацию верхнего пласта по затрубному пространству, нижнего - по НКТ, а при необходимости эксплуатацию обоих пластов по НКТ.

Скважинная установка для эксплуатации двух газовых пластов (ГУЭ2ГП) одной скважиной показана на рис. 16.15. Она состоит из гидравлического переключающего устройства (ГПУВ) Г и шлипсового пакера П. Переключающее устройство предназначено для разобщения трубного и затрубного надпакерного пространств. Управляется устройство гидравлически при помощи шаров, спускаемых в скважину на проволоке через НКТ.

Устройство состоит из корпуса 5, в верхний конец которого ввернут сальник 8, а в нижний - переводник 1. Внутри размещен цилиндр 3, который прижат к упорному диску, опирающемуся на торец сальника.

В корпусе сальника размещен подвижный поршень 4, который на нижнем конце имеет головку, образованную уплотняющими

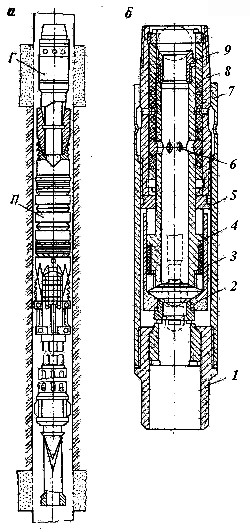

Рис. 16.15. Скважинная установка для эксплуатации двух газовых пластов одной скважиной ГУЭ2ГП:

а - схема размещения ГУЭ2ГП в скважине; б - переключающее устройство установки; 1- переводник; 2, 9 - нижнее и верхнее седло соответственно; 3 - цилиндр; 4 - поршень; 5 - корпус; 6 - отверстия; 7 - кожух; 8 - сальник; 9 - седло

и упорными кольцами, сжатыми гайками. Длина хода поршня в цилиндре равна 45 мм. Надпоршневое пространство на наружной поверхности цилиндра пазами соединено с трубным пространством ниже седла 2. В корпусе сальника и в верхней части поршня просверлено по шесть отверстий 6 диаметром и = 10 мм. Отверстия по горизонтали совпадают с отверстиями в распорном кольце при крайнем верхнем положении поршня и перекрываются глухим кольцом при нижнем его положении.

На корпусе сальника помещен кожух 7, предохраняющий обсадную колонну от прямого воздействия струи при прокачке через НКТ в затрубное пространство. Для сообщения трубного и затрубного надпакерного пространства, т. е. для перевода поршня из нижнего положения в верхнее, через лубрикатор фонтанной арматуры в трубы спускают груз с навинченным на нижнем конце специальным шаром диаметром 38 мм.

После того как шар садится на нижнее седло, над ним создается гидравлическое давление, на 6 - 7 МПа выше существовавшего. Это давление, действуя снизу на головку поршня, заставляет его перемещаться в верхнее положение - устройство открыто. Для его закрытия в НКТ спускают груз с шаром диаметром 45 мм до посадки последнего на верхнее седло 9. При создании над шаром давления поршень перемещается в нижнее крайнее положение - устройство закрыто. Благодаря применению в качестве уплотняющих деталей пластмассовых элементов, пакер обладает высокой химической и температурной стойкостью. Установка ГУЭ2ГП прошла промышленные испытания в скважинах Полтавского ГПУ.

Метод ОРЭ двух пластов одной скважиной начал применяться в СССР с 1949 г. на Елшано-Курдюмском газовом месторождении и получил распространение на месторождениях Украины, Туркмении, Узбекистана. По схеме ОРЭ было обустроено свыше 140 скважин на месторождениях Укргазпрома, Туркменгазпрома, Узбекгазпрома.

17. СИСТЕМЫ ПРОМЫСЛОВОГО СБОРА И ПОДГОТОВКИ НЕФТИ И ПРИРОДНОГО ГАЗА

17.1. Системы сбора скважинной продукции

В настоящее время известны следующие системы промыслового сбора: самотечная двухтрубная, высоконапорная однотрубная и напорная.

При самотечной двухтрубной системе сбора (рис. 17.1) продукция скважин сначала разделяется при давлении 0,6 МПа. Выделяющийся при этом газ под собственным давлением транспортируется до компрессорной станции или сразу на газоперерабатывающий завод (ГПЗ), если он расположен поблизости. Жидкая фаза направляется на вторую ступень сепарации. Выделившийся здесь газ используется на собственные нужды. Нефть с водой самотеком (за счет разности нивелирных высот) поступает в резервуары участкового сборного пункта, откуда подается насосом в резервуары центрального сборного пункта (ЦСП).

За счет самотечного движения жидкости уменьшаются затраты электроэнергии на ее транспортировку. Однако данная система сбора имеет ряд существенных недостатков:

1) при увеличении дебита скважин или вязкости жидкости (за счет увеличения обводненности, например) система требует реконструкции;

2) для предотвращения образования газовых скоплений в трубопроводах требуется глубокая дегазация нефти;

3) из-за низких скоростей движения возможно запарафинивание трубопроводов, приводящее к снижению их пропускной способности;

Рис. 17.1. Принципиальная схема самотечной двухтрубной системы сбора:

1 - скважины; 2 - сепаратор 1 - и ступени; 3 - регулятор давления типа "до себя"; 4 - газопровод; 5 - сепаратор 2-й ступени; 6 - резервуары; 7 - насос; 8 - нефтепровод; УСП - участковый сборный пункт; ЦСП - центральный сборный пункт

Рис. 17.2. Принципиальная схема высоконапорной однотрубной системы сбора:

1 - скважины; 2 - нефтегазопровод; 3 - сепаратор 1-й ступени; 4 - сепаратор 2-й ступени; 5 - регулятор давления; 6 - резервуары

Рис. 17.3. Принципиальная схема напорной системы сбора:

1 - скважины; 2 - сепаратор 1-й ступени; 3 - регулятор давления типа "до себя"; 4 - газопровод; 5 - насосы; 6 - нефтепровод, 7 - сепаратор 2-й ступени; 8 - резервуар; ДНС - дожимная насосная станция
4) из-за негерметичности резервуаров и трудностей с использованием газов 2-й ступени сепарации потери углеводородов при данной системе сбора достигают 2...3 % от общей добычи нефти.

По этим причинам самотечная двухтрубная система сбора и настоящее время существует только на старых промыслах.

Высоконапорная однотрубная система сбора (рис. 17.2) предложена в Грозненском нефтяном институте. Ее отличительной особенностью является совместный транспорт продукции скважин на расстояние в несколько десятков километров за счет высоких (до 6...7 МПа) устьевых давлений.

Применение высоконапорной однотрубной системы позволяет отказаться от сооружения участковых сборных пунктов и перенести операции по сепарации нефти на центральные сборные пункты. Благодаря этому достигается максимальная концентрация технологического оборудования, укрупнение и централизация сборных пунктов, сокращается металлоемкость нефтегазосборной сети, исключается необходимость строительства насосных и компрессорных станций на территории промысла, обеспечивается возможность утилизации попутного нефтяного газа с самого начала разработки месторождений.

Недостатком системы является то, что из-за высокого содержания газа в смеси (до 90 % по объему) в нефтегазосборном трубопроводе имеют место значительные пульсации давления и массового расхода жидкости и газа. Это нарушает устойчивость трубопроводов, вызывает их разрушение из-за большого числа циклов нагружения и разгрузки металла труб, отрицательно влияет на работу сепараторов и контрольно-измерительной аппаратуры.

Высоконапорная однотрубная система сбора может быть применена только на месторождениях с высокими пластовыми давлениями.

Напорная система сбора (рис. 17.3), разработанная институтом Гипровостокнефть, предусматривает однотрубный транспорт нефти и газа на участковые сепарационные установки

, расположенные на расстоянии до 7 км от скважин, и транспорт газонасыщенных нефтей в однофазном состоянии до ЦСП на расстояние 100 км и более.

Продукция скважин подается сначала на площадку дожимной насосной станции (ДНС), где при давлении 0,6...0,8 МПа в сепараторах 1-й ступени происходит отделение части газа, транспортируемого затем на ГПЗ бескомпрессорным способом. Затем нефть с оставшимся растворенным газом центробежными насосами перекачивается на площадку центрального пункта сбора, где в сепараторах
2-й ступени происходит окончательное отделение газа. Выделившийся здесь газ после подготовки компрессорами подается на ГПЗ, а дегазированная нефть самотеком (высота установки сепараторов 2-й ступени 10...12 м) в сырьевые резервуары.

Применение напорной системы сбора позволяет:

- сконцентрировать на ЦСП оборудование по подготовке нефти, газа и воды для группы промыслов, расположенных в радиусе 100 км;

- применять для этих целей более высокопроизводительное оборудование, уменьшив металлозатраты, капитальные вложения и эксплуатационные расходы;

- снизить капиталовложения и металлоемкость системы сбора, благодаря отказу от строительства на территории промысла компрессорных станций и газопроводов для транспортировки нефтяного газа низкого давления;

- увеличить пропускную способность нефтепроводов и уменьшить затраты мощности на перекачку вследствие уменьшения вязкости нефти, содержащей растворенный газ.

Недостатком напорной системы сбора являются большие эксплуатационные расходы на совместное транспортирование нефти и воды с месторождений до ЦСП и, соответственно, большой расход энергии и труб на сооружение системы обратного транспортирования очищенной пластовой воды до месторождений для использования ее в системе поддержания пластового давления.

В настоящее время в развитых нефтедобывающих регионах применяют системы сбора, лишенные указанных недостатков.

Система, изображенная на рис. 17.4 а, отличается от традиционной напорной тем, что еще перед сепаратором первой ступени в поток вводят реагент деэмульгатор, разрушающий водонефтяную эмульсию. Это позволяет отделить основное количество воды от продукции скважин на ДНС. На центральном же сборном пункте установка комплексной подготовки нефти расположена перед сепаратором второй ступени. Это связано с тем, что нефть, содержащая растворенный газ, имеет меньшую вязкость, что обеспечивает более полное отделение воды от нее.
