Материал: Курс лекций Томск 2002 Эксплуатация нефтяных и газовых скважин введение общая характеристика нефтяной залежи

В условиях сильной заболоченности территории промыслов Западной Сибири водозаборные скважины приходится бурить в виде куста, в котором одна из скважин вертикальная, а несколько других - наклонные. Забои таких наклонных водозаборных скважин удается разнести, на расстояние до 500 м от вертикали. Этим достигается снижение взаимного влияния скважин друг на друга и, следовательно, повышение их дебита.

Описанные технические схемы водоснабжения системы ППД, как показал опыт их использования в условиях Западной Сибири, позволили:

1. Уменьшить металлоемкость системы ППД.

2. Сократить энергетические затраты, так как существенно сокращается общая длина водоводов.

3. Уменьшить более чем в 2 раза удельные капиталовложения на получение 1 м³ воды.

4. Уменьшить также более чем в 2 раза себестоимость 1 м³ добываемой воды.

5. Добиться высокой стабильности работы всей системы ППД и качества нагнетаемой воды вследствие отсутствия контакта воды с воздухом и сокращения времени контакта воды с железом в результате уменьшения длины водоводов.

3.8. Поддержание пластового давления закачкой газа

В продуктивных коллекторах, в составе которых присутствует много глинистого материала, разбухающего при его смачивании пресной водой, закачка воды для ППД, как правило, неэффективна. Нагнетательные скважины обладают очень низкой поглотительной способностью с большим затуханием приемистости, требует специальной обработки воды и высоких давлений нагнетания. Однако в этих же условиях закачка сухого углеводородного газа, не взаимодействующего с породами коллектора, может оказаться достаточно эффективной, так как при этом обеспечиваются технически приемлемые параметры процесса, такие как приемистость и давление.

С энергетической точки зрения ППД закачкой газа - процесс более энергоемкий по сравнению с закачкой воды. Другими словами, на вытеснение единицы объема нефти при закачке газа затрачивается энергии больше, чем при вытеснении нефти водой. Это объясняется двумя главными причинами.

1. При закачке воды необходимое забойное давление создается как давлением воды на устье нагнетательной скважины, так и большим гидростатическим давлением водяного столба в скважине. При закачке газа, плотность которого значительно меньше плотности воды, гидростатическое давление газового столба мало (примерно в 7 - 15 раз меньше, чем водяного). Поэтому необходимое забойное давление приходится создавать за счет увеличения давления на устье (давление нагнетания), вследствие чего возрастают затраты энергии на закачку газа в пласт.

2. При закачке газа, вследствие его большой сжимаемости, необходимый объем газа нужно предварительно сжать до забойного давления, на что расходуется большое количество энергии. Тогда как при закачке воды, вследствие ее «жесткости», энергия на сжатие практически равна нулю.

Кроме того, некоторое количество нагнетаемого углеводородного газа растворяется в пластовой нефти, отчего общее количество закачиваемого газа увеличивается.

Поэтому ППД закачкой газа не нашло широкого распространения и применяется главным образом на истощенных нефтяных месторождениях, пластовое давление которых мало

, или на неглубоких месторождениях.

Количество газа, необходимое для нагнетания в пласт только для поддержания пластового давления на существующем уровне, очевидно, равняется сумме объемов добытой нефти, воды и газа, приведенных к пластовым условиям (Р, Т).

Компрессоры, необходимые для осуществления ППД, подбираются в соответствии с давлением на устье и общим расходом нагнетаемого газа.

При наличии на данном месторождении или поблизости мощного источника природного газа достаточно высокого давления его можно эффективно использовать для ППД. Это приводит к большому сокращению капитальных вложений, так как отпадает необходимость в строительстве компрессорных станций, и к сокращению энергетических затрат на закачку газа, составляющих главные статьи расходов на осуществление ППД закачкой газа в пласт. В качестве рабочего агента может быть использован не только сухой углеводородный газ, но и воздух, а также и углекислый газ - 002, если имеются его источники.

Использование углеводородного и углекислого газов более предпочтительно, так как их высокая растворимость в нефти приводит к снижению вязкости нефти на контакте с газом в пласте и увеличению коэффициента вытеснения. Кроме того, закачка чистого углеводородного газа, а тем более углекислоты более безопасна, чем закачка воздуха, при котором возможно образование взрывоопасных смесей с углеводородами.

Газ в нагнетательные скважины обычно закачивают через НКТ, спускаемые до верхней части фильтра колонны. Кольцевое пространство между НКТ и обсадной колонной перекрывается пакером, устанавливаемым в нижней части НКТ. Это делается для изоляции колонны, которая не всегда выдерживает высокие давления закачки, а на истощенных месторождениях обсадные колонны из-за коррозии бывают негерметичными.

Прорывы нагнетаемого газа в отдельные добывающие скважины увеличивают его удельный расход н энергетические затраты на процесс. Поэтому важно своевременное их выявление и устранение. Прорывы газа в добывающие скважины происходят по наиболее проницаемым прослоям после вытеснения из них жидкости (нефти и воды). Для их выявления следят за величиной газового фактора в добывающих скважинах и за химическим составом газа. Особенно просто выявляются такие прорывы при закачке воздуха, когда в извлекаемом газе резко увеличивается содержание азота, сопровождаемое увеличением газового фактора.

Борьба с прорывами нагнетаемого газа ведется уменьшением отборов жидкости из скважин, в которых отмечается прорыв. В результате чего возрастает забойное давление в скважине и снижается или полностью прекращается поступление газа. Иногда приходится полностью закрывать скважину, в которую произошел прорыв газа. В некоторых случаях борьбу с прорывами ведут со стороны нагнетательной скважины, в которую вместе с газом закачивают воду, нефть или другую вязкую жидкость, заполняющую проницаемый прослой и таким образом затрудняющую фильтрацию газа по такому прослою.

3.9. Методы теплового воздействия на пласт

Эти методы являются перспективными для добычи высоковязких нефтей и нефтей с неньютоновскими свойствами. Однако существуют месторождения с такими условиями залегания и свойствами нефти, при которых тепловые методы воздействия могут оказаться единственными, допускающими промышленную разработку.

Если пластовая температура равна или близка к температуре начала кристаллизации парафина в пластовых условиях, то вытеснение нефти холодной водой приведет к охлаждению пласта, выпадению парафина и закупорке пор, что усилится при сильной послойной неоднородности пласта. Нагнетаемая холодная вода, быстро продвигаясь по наиболее проницаемому прослою, станет источником охлаждения выше и ниже залегающих менее проницаемых прослоев. Охлаждение приведет в лучшем случае к загустению нефти, а в худшем - к выпадению растворенных парафинов в твердую фазу и консервации запасов нефти в пропластках. Указанные особенности свойств нефти и сильная послойная неоднородность пласта могут привести к получению значительного эффекта при закачке в такой пласт теплоносителя. В этом случае горячая вода (или пар), проникая по хорошо проницаемому прослою, будет прогревать выше и нижезалегающие слои пласта, что приводит к снижению вязкости нефти и способствует более полному извлечению запасов.

Методы теплового воздействия на пласт перспективны как методы увеличения нефтеотдачи пластов и как едва ли не единственный способ добычи высоковязких нефтей и битумов. Различают следующие основные виды тепловых методов.

1. Закачка в пласт горячих теплоносителей (вода и пар).

2. Создание внутрипластового подвижного очага горения.

3. Циклическая тепловая обработка призабойной зоны пласта.

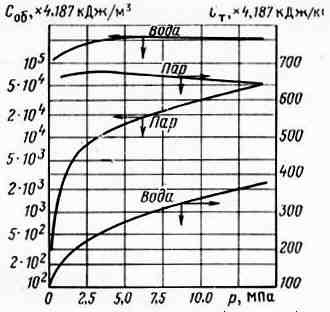

Если первые два технологических процесса относятся к методам воздействия на пласт, то последний имеет большее отношение к методам воздействия на призабойную зону пласта. Наилучшие теплоносители среди технически возможных - вода и пар. Это объясняется их высокой энтальпией (теплосодержанием на единицу массы). Вообще теплосодержание пара выше, чем воды, однако с увеличением давления они приближаются друг к другу (рис. 3.10).
