Глубина подвески насоса и условия работы ЭЦЭН как на приеме, так и на его выкиде довольно просто определяется с помощью кривых распределения давления вдоль ствола скважины и НКТ. Предполагается, что методы построения кривых распределения давления P(х) уже известны из общей теории движения газожидкостных смесей в НКТ.

Если дебит задан, то из формулы (11.2) (или по индикаторной линии) определяется забойное давление P_с, соответствующее этому дебиту. От точки Р = Р_с строится график распределения давления (по шагам) Р(х) по схеме «снизу вверх». Кривая Р(х) строится для заданного дебита Q, газового фактора Г₀ и прочих данных, таких как плотность жидкости, газа, растворимость газа, температура, вязкость жидкости и др., учитывая при этом, что от забоя газожидкостная смесь движется по всему сечению обсадной колонны.

На рис. 11.10 показана линия распределения давления P(х) (линия 7), построенная снизу вверх от точки с координатами Р_с, H.

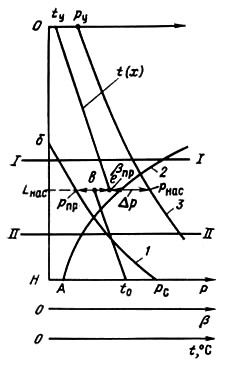

Рис. 11.10. Определение глубины подвески ПЦЭН и условий его работы с помощью

построения кривых распределения давления: 1 - Р(х) - построенная от точки Рс;

2 - β(х) - кривая распределения газосодержания; 3 - Р(х), построенная от точки Ру;

ΔР - перепад давлений, развиваемый ПЦЭН
В процессе вычисления по шагам значений Р и х в качестве промежуточной величины для каждого шага получаются значения расходной газонасыщенности β. По этим данным, начиная с забоя, можно построить новую кривую β(x) (рис. 11.10, кривая 2). При забойном давлении, превышающем давление насыщения P_с > P_нас, линия β(х) будет иметь своим началом точку, лежащую на оси ординат выше забоя, т. е. на той глубине, где давление в стволе скважины будет равно или меньше P_нас.

При Р_с < Р_нас свободный газ будет присутствовать на забое и поэтому функция β(x) при х = Н уже будет иметь некоторое положительное значение. Абсцисса точки А будет соответствовать начальной газонасыщенности β на забое (х = Н).

При уменьшении х β будет возрастать в результате уменьшения давления.

Построение кривой P(х) должно быть продолжено до пересечения этой линии 1 с осью ординат (точка б).

Выполнив описанные построения, т. е. построив линии 1 и 2 от забоя скважины, приступают к построению кривой распределения давления P(х) в НКТ от устья скважины, начиная от точки х = 0 P = P_у, по схеме «сверху вниз» по шагам по любой методике и в частности по методике, описанной в общей теории движения газожидкостных смесей в трубах (глава 7). Вычисление производится для заданного дебита Q, того же газового фактора Г₀ и других данных, необходимых для расчета.

Однако в этом случае кривая P(х) рассчитывается для движения ГЖС по НКТ, а не по обсадной колонне, как в предыдущем случае.

На рис. 11.10 функция P(х) для НКТ, построенная сверху вниз, показана линией 3. Линия 3 должна быть продолжена вниз либо до забоя, либо до таких значений х, при которых газонасыщенность β становится достаточно малой (4 - 5%) или даже равной нулю.

Поле, лежащее между линиями 1 и 3 и ограниченное горизонтальными линиями I - I и II - II, определяет область возножных условий работы ПЦЭН и глубины его подвески. Расстояние по горизонтали между линиями 1 и 3 в определенном масштабе определяет перепад давлений ΔP, который должен сообщить потоку насос, чтобы скважина работала с заданным дебитом Q, забойным давлением P_c и устьевым давлением P_у.

Кривые на рис. XI. 10 могут быть дополнены кривыми распределения температур t(х) от забоя до глубины подвески насоса и от устья также до насоса с учетом скачка температуры (расстояние в - е) на глубине подвески ПЦЭН, происходящего от тепловой энергии, выделяемой двигателем и насосом. Этот температурный скачок можно определить, приравнивая потери механической энергии в насосе и электродвигателе к приращению тепловой энергии потока. Полагая, что переход механической энергии в тепловую совершается без потерь в окружающую среду, можно определить приращение температуры жидкости в насосном агрегате.

. (11.11)

Здесь с - удельная массовая теплоемкость жидкости, Дж/кг-°С; η_н и η_д- к. п .д. насоса и двигателя соответственно.

Тогда температура жидкости, покидающей насос, будет равна

,

где t_пр - температура жидкости на приеме насоса.

При отклонении режима работы ПЦЭН от оптимального к. п. д. будет уменьшаться и нагрев жидкости будет увеличиваться.

Для того чтобы выбрать типоразмер ПЦЭН, необходимо знать дебит и напор.

При построении кривых Р(х) (см. рис. 11.10) дебит должен быть задан. Перепад давлений на выкиде и приеме насоса при любой глубине его спуска определяется как расстояние по горизонтали от линии 1 до линии 3. Этот перепад давлений необходимо перевести в напор, зная среднюю плотность жидкости ρ в насосе. Тогда напор будет

. (11.12)

Плотность жидкости ρ при обводненной продукции скважины определяется как средневзвешенная [формула (11.6)] с учетом плотностей нефти и воды при термодинамических условиях насоса.

По данным испытаний ПЦЭН при работе на газированной жидкости установлено, что при газосодержании на приеме насоса 0 < β_пр< 5 - 7% напорная характеристика практически не изменяется. При β_пр > 5 - 7 % напорные характеристики ухудшаются и в расчетный напор необходимо вносить поправки. При β_пр , доходящих до 25 - 30%, происходит срыв подачи насоса. Вспомогательная кривая β(х) (см. рис. 11.10, линия 2) позволяет сразу определять газосодержание на приеме насоса при различной глубине его спуска.

Определенные по графикам подача и необходимый напор должны соответствовать выбранному типоразмеру ПЦЭН при работе его на оптимальном или рекомендованных режимах.

12. ГИДРОПОРШНЕВЫЕ НАСОСЫ

12.1. Принцип действия гидропоршневого насоса

Гидропоршневые насосы (ГПН) состоят из двух основных частей: гидравлического поршневого двигателя объемного типа D (рис. 12.1) и соединенного с двигателем общим штоком поршневого насоса двухстороннего действия Н. Важным элементом ГПН, управляющим его работой, является золотниковое устройство 3. По принципу действия оно аналогично действию четырехходового крана. Внутренняя часть золотника с каналами может поворачиваться на 90° и занимать два положения (рис. 12.1, сплошные и пунктирные линии). Такие переключения (повороты) осуществляются автоматически от штока двигателя.

Рабочая жидкость нагнетается с поверхности силовым насосом по трубопроводу 1 (НКТ) и при положении золотника, показанном на рисунке, попадает в верхнюю полость цилиндра двигателя D. Одновременно нижняя полость цилиндра двигателя D с помощью золотника сообщается с выкидной линией 2 (кольцевое пространство).

Под действием давления рабочей жидкости поршень 3 двигателя совершает ход вниз. Жидкость из-под поршня выходит через золотник в выкидной трубопровод 2 (кольцевое пространство). В конце хода вниз четырехходовой кран (золотник) автоматически поворачивается на 90°, а его каналы занимают положение, показанное на рис. 12.1 пунктиром. Рабочая жидкость из трубопровода 1 (НКТ) благодаря новому положению золотника получает доступ в нижнюю полость цилиндра двигателя D, а отработанная жидкость из верхней полости цилиндра попадает в выкидную линию 2. Под действием давления рабочей жидкости, поступающей в нижнюю полость, поршень 3 совершает ход вверх. В конце хода вверх золотник, связанный со штоком двигателя, снова поворачивается на 90° в обратную сторону, а его каналы снова занимают первоначальное положение. Это обеспечивает поступление рабочей жидкости в верхнюю полость двигателя и ход вниз. Скорость перемещения поршня двигателя и число его ходов, очевидно, будет зависеть от скорости закачки рабочей жидкости. При малой скорости закачки число ходов поршня двигателя будет малым и наоборот. Однако число ходов не может увеличиваться беспредельно. Инерция поршневой группы агрегата, золотника и жидкости в каналах будет лимитировать число 1 ходов, которое обычно не превышает 100.

Рис. 12.1. Принципиальная схема гидропоршневого насоса двойного действия

с золотником, схематично показанного в виде двухходового крана
Жестко со штоком двигателя связан поршень (плунжер) 4 скважинного насоса Н, который также совершает возвратно-поступательное движение. Цилиндр насоса имеет с обеих сторон по одному нагнетательному 5 и всасывающему 6 клапану. При ходе поршня 4 вниз пластовая жидкость под действием давления на глубине погружения насоса будет поступать в верхнюю полость цилиндра насоса, проходя по обводному каналу 7 и через верхний всасывающий клапан 6. Пластовая жидкость из нижней полости цилиндра при ходе поршня 4 вниз будет вытесняться через нижний нагнетательный клапан 5 в выкидной трубопровод 2 (кольцевое пространство), смешиваясь там с отработанной рабочей жидкостью. При ходе поршня 4 вверх в полости под поршнем будет происходить всасывание пластовой жидкости через нижний всасывающий клапан 6, а в полости над поршнем нагнетание пластовой жидкости через верхний нагнетательный клапан 5 в выкидной трубопровод 2, т. е. в кольцевое пространство.

Конструктивно золотник выполнен в виде фасонной втулки, сидящей на штоке двигателя, которая может перемещаться в своем цилиндре с подводящими и отводящими каналами. В верхней и нижней частях штока двигателя имеются короткие пазы - каналы, через которые рабочая жидкость попадает в цилиндр золотника и смещает фасонную втулку для сообщения полостей цилиндра двигателя с трубопроводами 1 и 2. Благодаря двойному действию подача насоса почти в 2 раза больше подачи обычного плунжерного насоса одинарного действия при прочих равных условиях (диаметр, ход, габарит).

Существуют ГПН одинарного действия или так называемого дифференциального типа, в которых подача насосом пластовой жидкости происходит только при ходе вверх (рис. 12.2). Рабочая жидкость подается по каналу 6 в пространство под поршень двигателя и далее через специальный канал 7 в поршне, перекрываемый управляющим клапаном 5, попадает в полость над поршнем 4 (рис. 12.2, а).

Рис. 12.2. Принципиальная схема ГПН дифференциального типа

(одинарного действия): а - ход вниз, б - ход вверх

Поскольку верхняя площадь поршня 4 больше нижней на величину площади штока, то сила, действующая сверху, будет больше, чем снизу, поэтому поршень 4 двигателя переместится вниз. Вместе с ним получит перемещение вниз плунжер 1 в насосном цилиндре. Нагнетательный клапан 2 в плунжере откроется. При крайнем нижнем положении поршня двигателя управляющий клапан 5 перекроется, и канал 7 закроется (рис. 12.2,б).
